Cet article fournit des informations sur le kit d'alimentation P/N : E593661, Kit d'alimentation - Adaptateur uniquement, Moniteurs de bureau de la série 02.

Ces blocs d'alimentation sont utilisés avec les moniteurs tactiles de bureau 2202L, 2402L et 2702L.

Spécifications

1. DESCRIPTION GÉNÉRALE

2.SPÉCIFICATIONS GÉNÉRALES

• Dimensions 120mm (L) × 52.5mm (l) × 32.5mm (H) ou 110mm (L) × 62.0mm (l) × 31.5mm (H)(sans protrusion et câble）
• Poids Environ 284g
• Prise 3 broches (IEC60320-1 C14)
• Couleur Noir
• Câble de sortie DC
  • Longueur Environ 1.8m
  • Cordon 17AWG
  • Prise Extérieure φ5.5, Intérieure φ2.1

3. SPÉCIFICATIONS D'ENTRÉE

• Tension
  • Classification AC100-240V
  • Plage de fonctionnement    AC90-264V
• Fréquence
  • Classification 50／60Hz
  • Plage de fonctionnement 47-63Hz
• Courant d'entrée AC  Max.1.7A

4. SPÉCIFICATIONS DE SORTIE (BLOC D'ALIMENTATION）

• Tension nominale DC12V
• Courant de sortie Max. 4.16A
• Tension de ripples Moins de 300mVp-p (Sous alimentation AC normale）

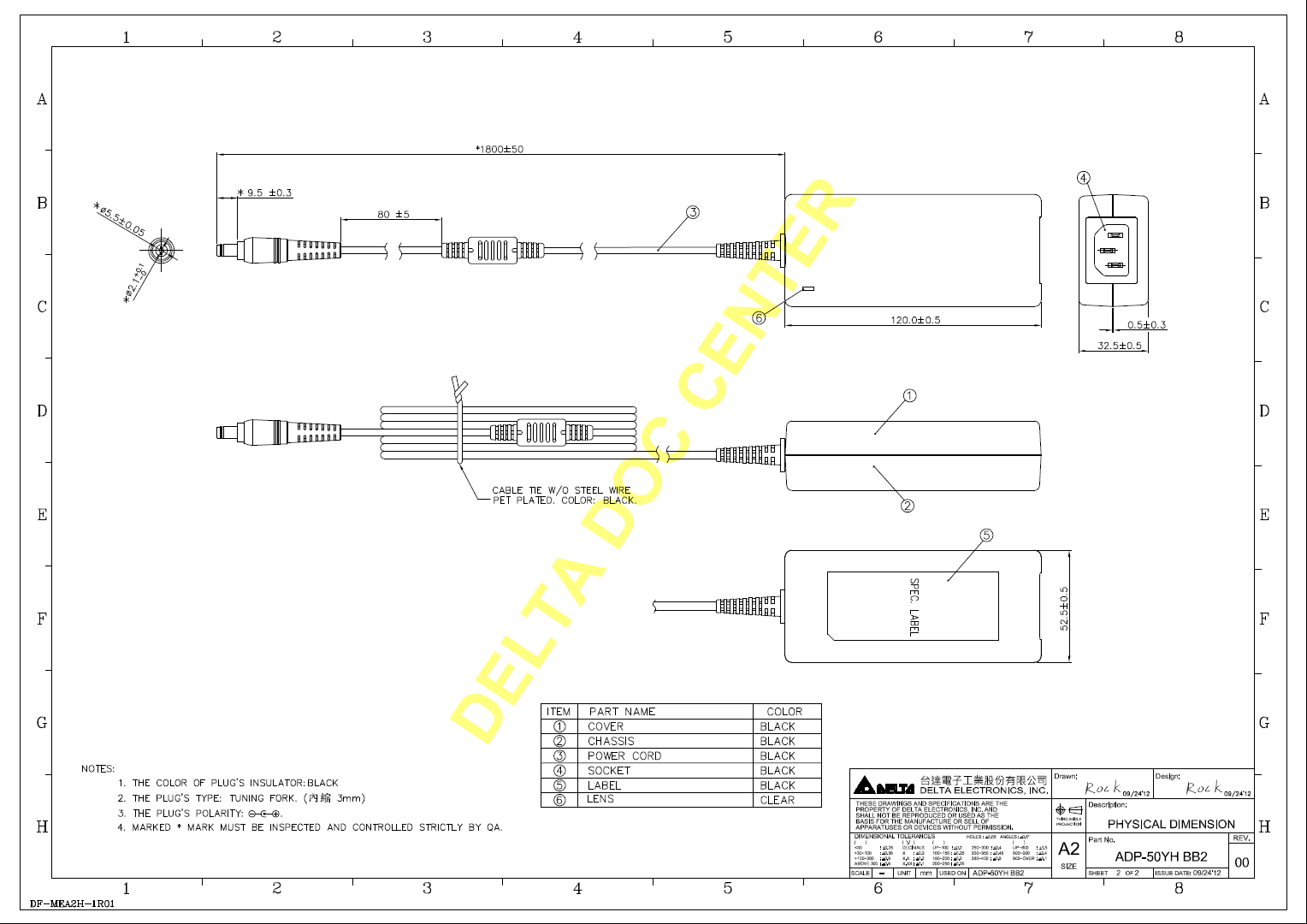

Schéma

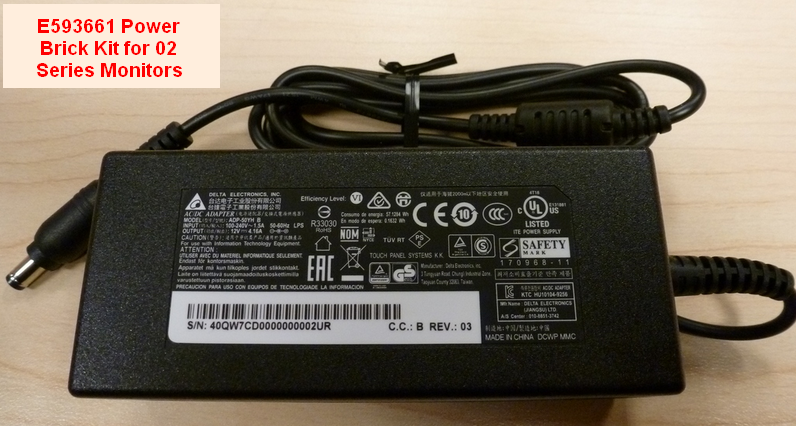

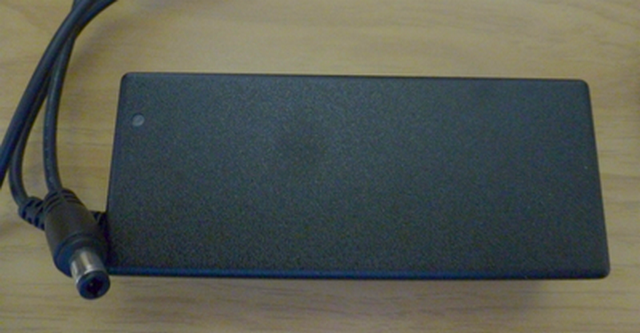

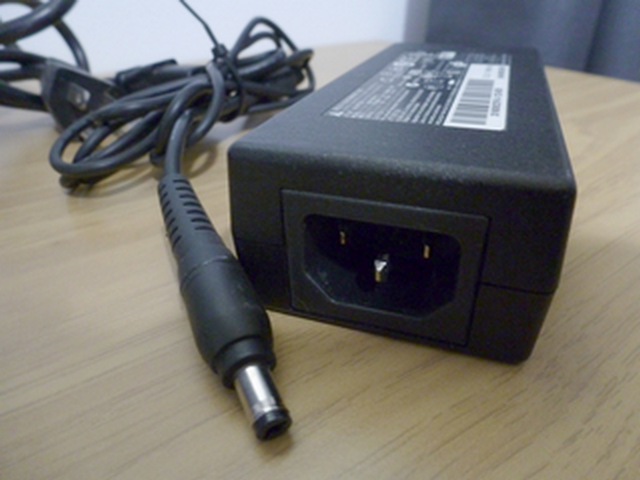

Photos
