Cet article fournit des informations sur les méthodes de montage prises en charge pour les moniteurs IDS de la série 53 d'Elo.

• Remarque : Il est fortement recommandé qu'au moins deux personnes manipulent, soulèvent ou déplacent l'affichage IDS.
• Remarque : Ne laissez pas l'affichage IDS face vers le bas pendant de longues périodes, car cela entraînera des dommages permanents au panneau LCD.

Orientations de montage
Les orientations de montage suivantes sont prises en charge : paysage, portrait et sur table.

Orientation Paysage

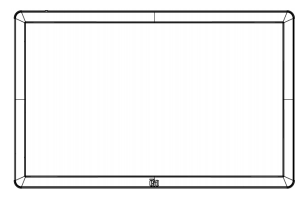

Lorsque vous montiez l'affichage IDS en orientation paysage, assurez-vous que le logo Elo se trouve au même endroit que sur les images ci-dessous.



Orientation Portrait
Lorsque vous faites pivoter l'affichage IDS en orientation portrait, assurez-vous que le logo Elo se trouve au même endroit que sur les images ci-dessous. Les ports IO seront situés en bas.



Sur Table
Lorsque l'affichage IDS est utilisé en application sur table, soutenez l'affichage IDS en utilisant le motif de montage VESA à l'arrière pour supporter le poids de l'affichage IDS. Un support supplémentaire autour du bord peut également être ajouté si souhaité pour maintenir la planéité de l'écran tactile.

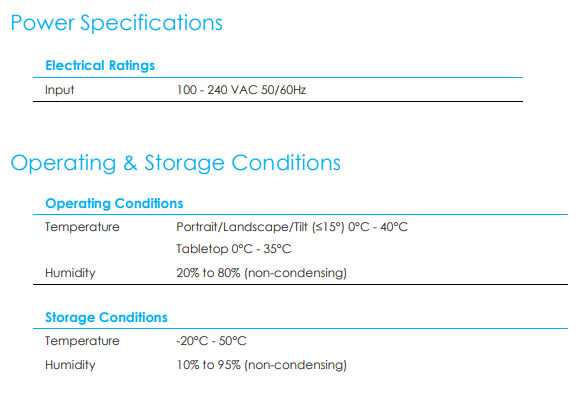

Des méthodes de refroidissement doivent être mises en place pour garantir que la température de l'air sous le moniteur ne dépasse pas les spécifications de fonctionnement. Consultez la section Conditions de fonctionnement et de stockage pour les exigences du mode sur table.


Mode Incliné

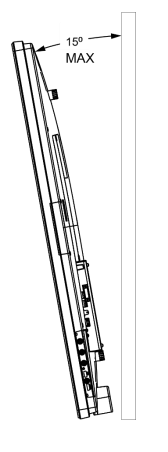

L'affichage IDS peut supporter un angle d'inclinaison de 15º.


Montage VESA Arrière
Un motif de montage à quatre trous, 600x600mm et 400x400mm est fourni à l'arrière de l'affichage IDS.
Les montages conformes à la norme VESA FDMI sont codés

Consultez www.elotouch.com pour des dessins dimensionnels.

• Dessin Dimensionnel 5553L
• Dessin Dimensionnel 6553L

Méthodes de montage optionnelles
Un kit de montage mural à profil bas est disponible pour les affichages IDS ET6553L/ET5553L. Des informations détaillées sont disponibles sur le dessin de spécification marketing à www.elotouch.com.

Kit de montage mural à faible profil Elo :

• P/N E282876 et Dessin MS602094 pour IDS ET6553L
• P/N E727774 et Dessin MS602320 pour IDS ET5553L

Consultez le guide utilisateur de montage mural pour des informations détaillées sur l'installation.

Montage des enceintes audio en orientation portrait (optionnel)

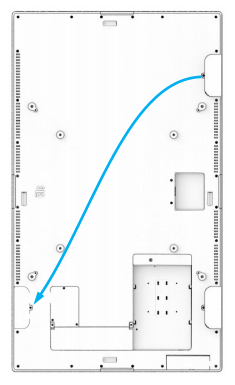

Lorsque l'affichage IDS est monté en mode portrait, déplacez l'enceinte située en haut à droite vers le bas à gauche pour obtenir une meilleure performance stéréo naturelle.

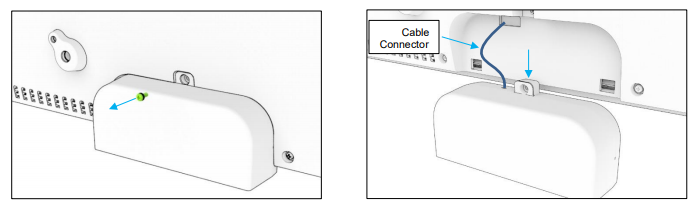

1. Retirez la vis de montage de l'enceinte et faites glisser l'enceinte vers le bas pour dégager les crochets de montage. Tirez l'enceinte vers le bas suffisamment pour exposer le connecteur de câble et déconnectez le connecteur.

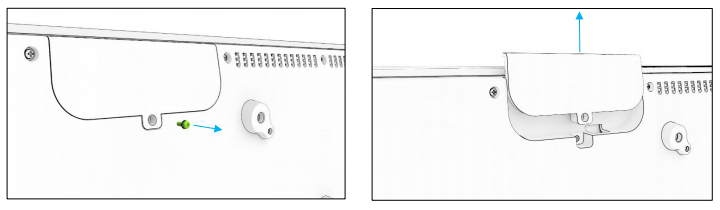

2. Retirez la vis de montage du cache de montage en haut à droite de l'affichage IDS et faites glisser le cache vers le bas pour dégager les crochets de montage.

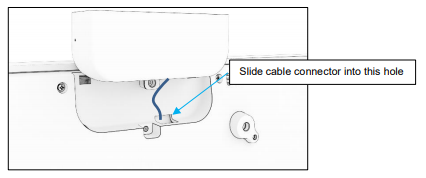

3. Installez l'enceinte dans le nouvel emplacement en connectant le connecteur de câble de l'enceinte. Ensuite, insérez le câble et le connecteur à travers le trou et faites glisser l'enceinte vers le bas depuis le haut afin que les deux crochets s'engagent dans les fentes du cache arrière. Réinstallez la vis de montage.



4. Installez le cache retiré à l'étape 2 à l'emplacement de l'ancienne enceinte en le glissant afin que les crochets s'engagent dans les fentes du cache arrière, puis installez la vis de montage.

Les informations de montage ci-dessus se trouvent également aux pages 12-17 du manuel de l'utilisateur 5553L/6553L.
