Cet article explique comment assembler le support de sol avec montage sur poteau E048069

Ci-dessous sont décrites les étapes pour assembler le support de sol avec montage sur poteau P/N : E048069.

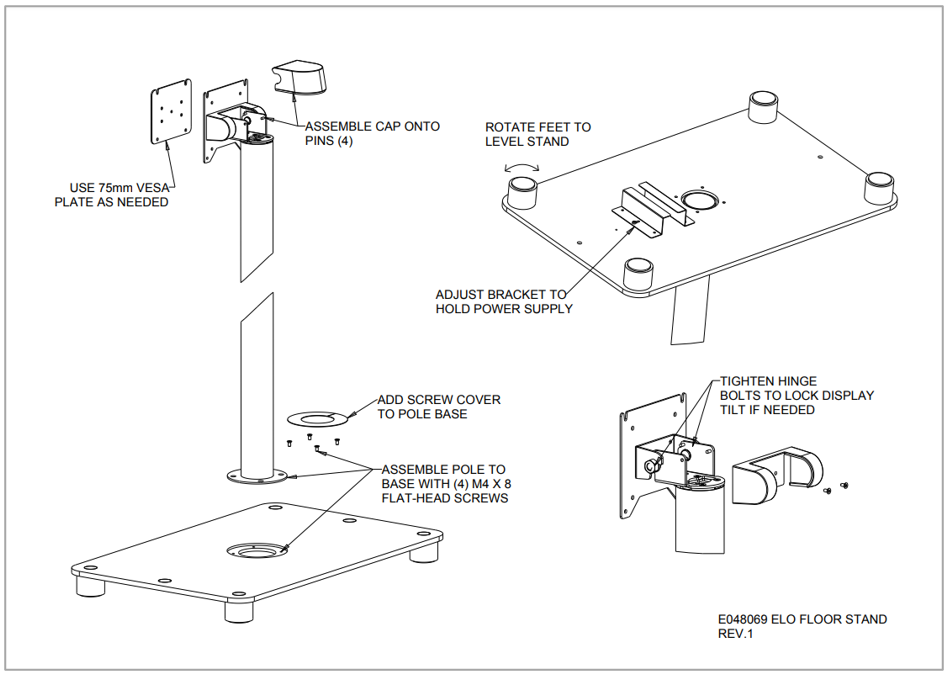

Chaque kit de support de poteau est expédié avec la feuille d'instructions d'assemblage ci-dessous.



Voici des photos du support de poteau hors de la boîte et assemblé.

1. Étiquette extérieure sur la boîte.

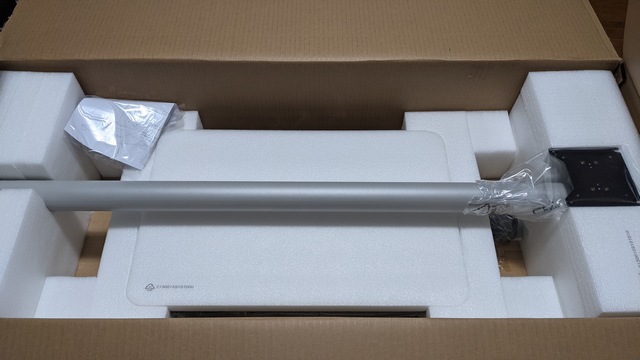

2. Retirez le poteau de la couche supérieure de la boîte.

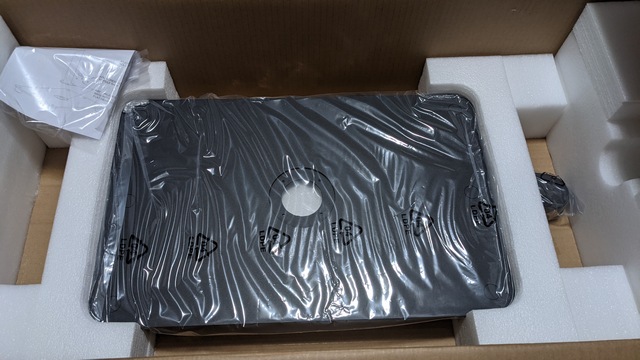

3. Retirez la base du support et d'autres pièces de la boîte.

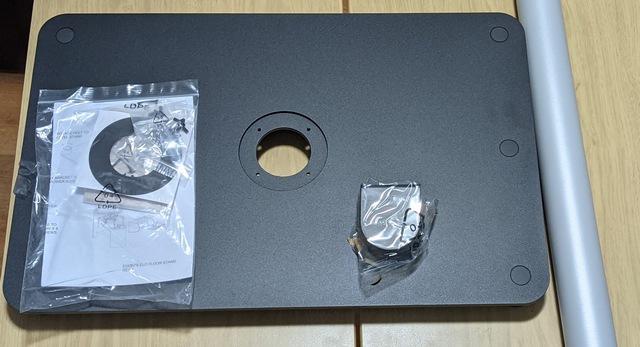

4. Ci-dessous, le contenu de la boîte avant de déballer les pièces.

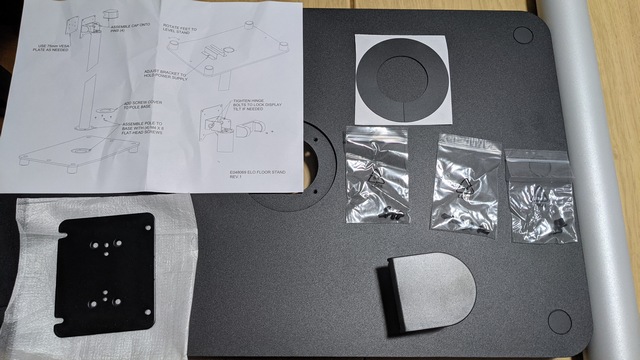

5. Tous les contenus de la boîte déballés.

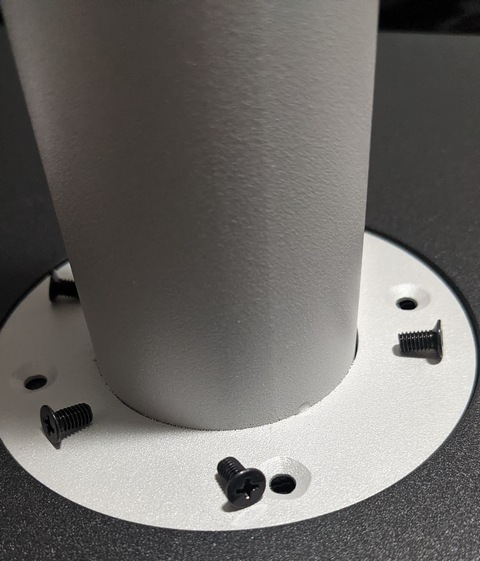

6. Placez le poteau sur la base et alignez les trous.

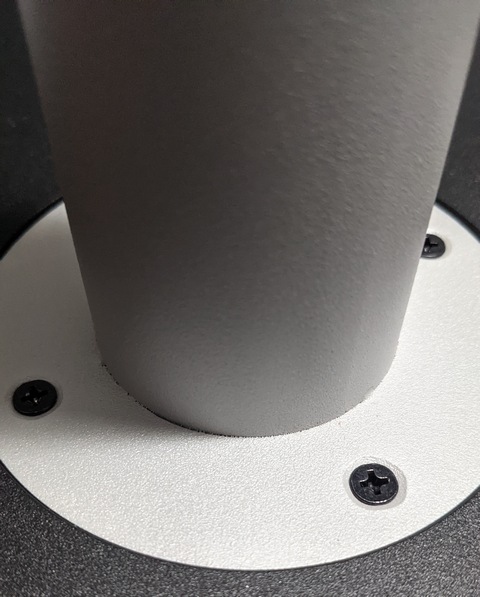

7. Utilisez les vis à tête plate pour fixer le poteau à la base du support.

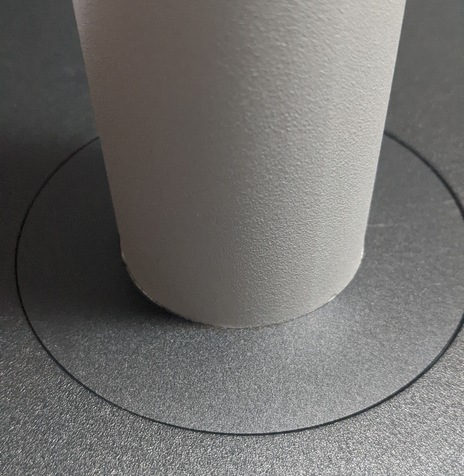

8. Alignez le couvercle adhésif sur les vis et appuyez en place.

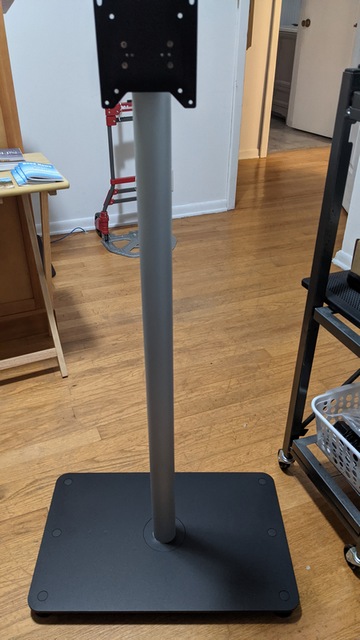

9. Faites passer les câbles souhaités à travers le trou au bas de la base et à travers le trou d'accès dans le poteau.

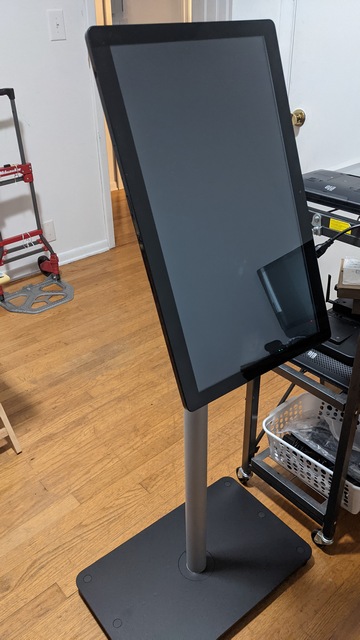

10. Fixez le moniteur ou l'ordinateur tactile au poteau en utilisant les vis VESA de 4 mm fournies. Si un VESA de 75 mm est nécessaire, utilisez la plaque VESA de 75 mm incluse.
