Cet article fournit des informations concernant les paramètres audio sur les moniteurs IDS des séries 01 et 02 d'Elo.

Cela s'applique aux moniteurs Elo IDS suivants : 3201L, 4201L, 5501L, 7001L, 7001LT, 3202L, 4202L, 4602L, 5502L

Audio
L'audio provenant de la prise Line In du moniteur tactile, des ports HDMI ou DisplayPort du moniteur tactile, ou des ports Line In, HDMI ou DisplayPort du module informatique peut être diffusé par les haut-parleurs internes du moniteur tactile. Consultez le paramètre “Source Audio” dans le menu OSD pour plus de détails. Lorsque des écouteurs sont branchés sur la prise de sortie casque, les haut-parleurs internes s'éteignent et l'audio est diffusé par les écouteurs. Le volume et la mise en sourdine des sorties haut-parleur et casque sont contrôlés par l'OSD.

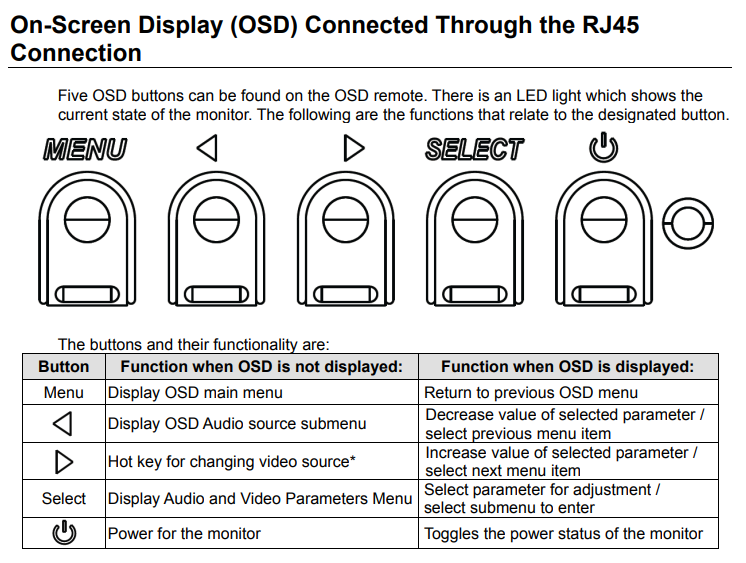

Ajustements audio via l'OSD

*La touche de raccourci permet à l'utilisateur de changer rapidement la source vidéo d'entrée. Si l'utilisateur appuie accidentellement sur cette touche, il peut rapidement appuyer sur le bouton Menu pour annuler un changement de source vidéo.

L'utilisation des boutons OSD contrôle une interface graphique utilisateur à l'écran qui s'affiche par-dessus votre vidéo d'entrée, permettant un ajustement intuitif des paramètres d'affichage suivants :

Sélection Audio

• Permet à l'utilisateur de choisir la source audio. Les choix sont : Depuis la Source Vidéo, Line in et ECM Line-in (disponible uniquement si un ECM est détecté)
• S'il n'y a pas de module informatique branché, et que la source vidéo est HDMI, les options sont : Line In et HDMI.
• Par défaut : Source Vidéo.

Muet

• Permet à l'utilisateur d'activer ou de désactiver le son sur le moniteur tactile.

Volume

• Permet à l'utilisateur de changer le niveau de volume sur le moniteur tactile.

Dépannage
Si vous ne recevez pas d'audio par les haut-parleurs du moniteur, vérifiez les éléments suivants :

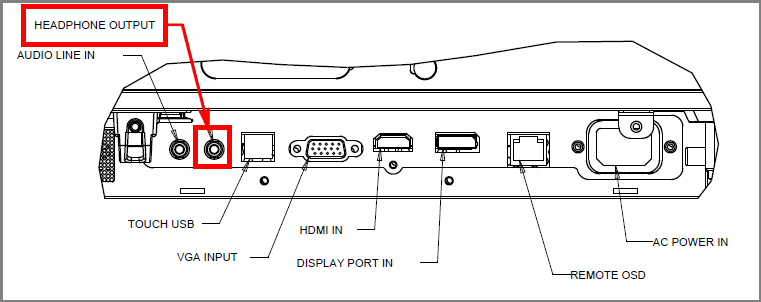

• Quelque chose est-il branché sur la connexion de sortie casque du moniteur ? Si oui, débranchez-le.

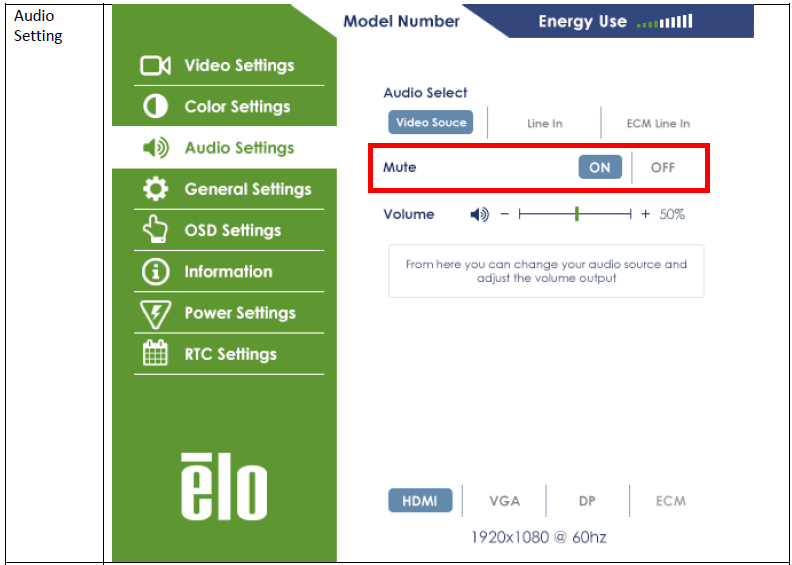

• Les haut-parleurs sont-ils en sourdine ? Allez dans le menu OSD et naviguez vers la section Paramètres Audio et vérifiez les réglages de Muet.

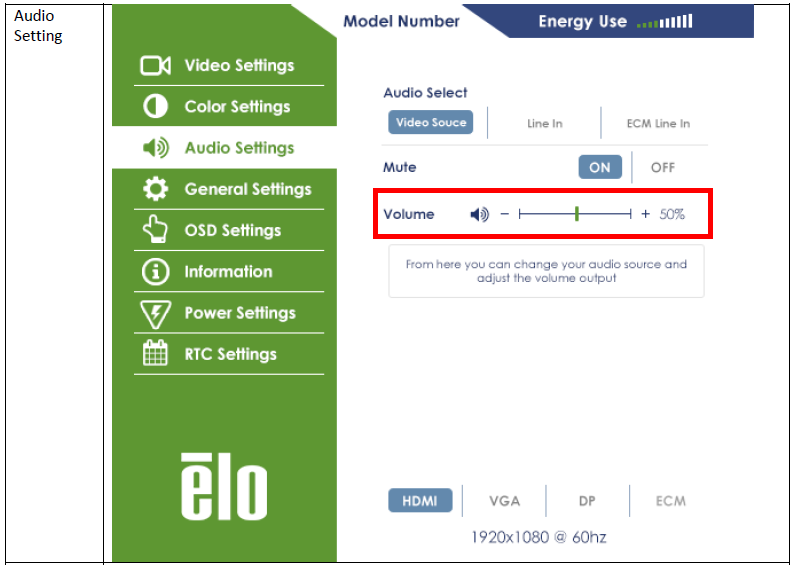

• Le volume est-il réglé correctement ? Allez dans le menu OSD et naviguez vers la section Paramètres Audio et vérifiez les réglages de Volume.

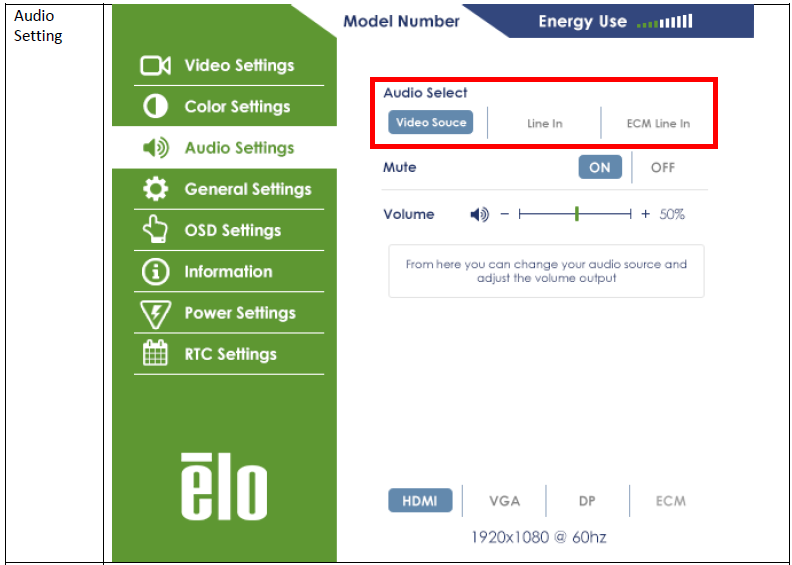

• La bonne source audio est-elle activée ? Allez dans le menu OSD et naviguez vers la section Paramètres Audio et vérifiez les réglages de Sélection Audio et réglez la source sur la source appropriée.
  • Si vous utilisez un module informatique Elo ECM, ECM Line In doit être sélectionné comme source.

Pour des informations supplémentaires, veuillez consulter les guides de l'utilisateur pour les moniteurs IDS des séries 01 et 02 :

• Guide de l'utilisateur de la série 01
• Guide de l'utilisateur de la série 02
