Cet article explique comment ajouter un CFD (Affichage à l'usage du client) à l'arrière d'un Elo I-Series 3.0 avec un appareil Intel

Le système sur lequel cela est démontré est l'Elo E709537 : ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Étapes pour ajouter un CFD à un Elo I-Series 3.0 avec un appareil Intel

1. Placez l'appareil I-Series face vers le bas sur une surface de protection.



2. Retirez les deux vis Phillips



3. Faites glisser le couvercle en plastique arrière vers l'extérieur




4. Faites glisser le Couvercle CFD Arrière inclus à l'arrière de l'unité et remplacez les deux Vis Phillips

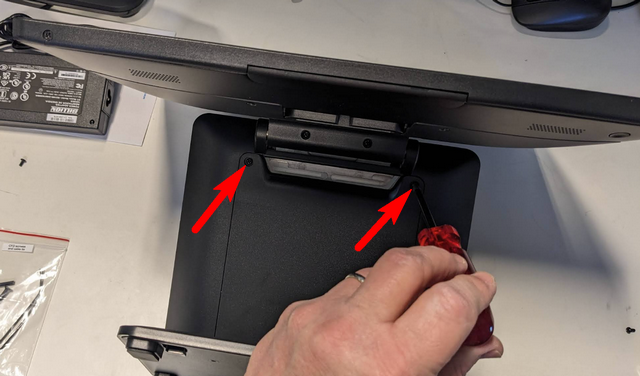

5. Retirez les deux vis Phillips de la porte de support avant

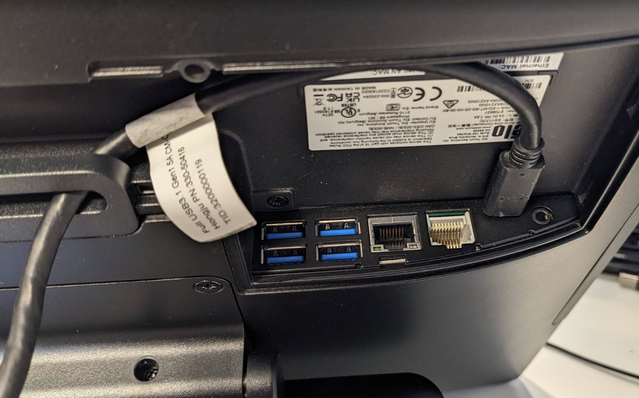

6. Faites passer le câble USB-C du CFD à travers le trou de routage des câbles et connectez-le au port USB-C sur le AIO

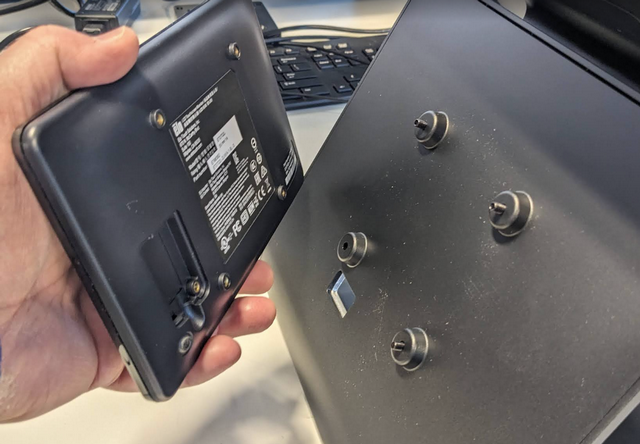

7. Utilisez les vis incluses pour fixer le CFD à l'arrière de l'unité à travers les trous de montage pré-percés






Les éléments ci-dessous se trouvent dans le Manuel de l'utilisateur du produit.
