Cet article décrit comment ajouter ou retirer de la RAM (mémoire) sur l'Elo I-Series 3 avec systèmes Intel
Attention : Cette procédure est recommandée pour être réalisée uniquement par des spécialistes électroniques certifiés. Nous déconseillons fortement de l'entreprendre sans expérience préalable dans le démontage d'appareils électroniques complexes. Il est conseillé d'acheter des systèmes avec la capacité de RAM souhaitée préinstallée, plutôt que d'essayer de l'augmenter après l'achat. Veuillez noter que tout dommage résultant du produit pendant ce processus ne sera pas couvert par la garantie du fabricant.
Spécifications de la mémoire RAM pour I-Series 3 avec systèmes Intel
- Celeron & i3 : 8 Go 4800 MHz DDR5 SO-DIMM sur 1 des 2 emplacements (extensible jusqu'à 32 Go maximum sur 2 emplacements)
- REMARQUE : Mémoire maximale utilisant 2 emplacements. Extensible jusqu'à 8 Go maximum, SO-DIMM DDR5-4800. Vérifiez la marque de la mémoire incluse dans votre unité avant d'acheter le kit de mémoire.
- i5 & i7 : 16 Go 4800 MHz DDR5 SO-DIMM sur 1 des 2 emplacements (extensible jusqu'à 32 Go maximum sur 2 emplacements)
- REMARQUE : Mémoire maximale utilisant 2 emplacements. Extensible jusqu'à 32 Go maximum, SO-DIMM DDR5-4800. Vérifiez la marque de la mémoire incluse dans votre unité avant d'acheter le kit de mémoire.
Kits de mise à niveau de mémoire d'Elo
- 8 Go 4800 MHz DDR5 SO-DIMM – Elo P/N : E466053
- 16 Go 4800 MHz DDR5 SO-DIMM – Elo P/N : E466237
- 32 Go 4800 MHz DDR5 SO-DIMM – Elo P/N : E466430
Matériel requis
- Système Elo I-Series 3 compatible avec Intel
- Surface de travail protectrice
- Tournevis Philips #2
- Outils de levage en plastique professionnels (voir exemple ici)
Étapes
- (cette procédure est réalisée sur le modèle de 22 pouces I-Series 3 avec Intel)
1. Déconnecter l'alimentation et tous les câbles connectés de l'I-Series et placer l'unité face vers le bas sur une surface de travail protectrice.

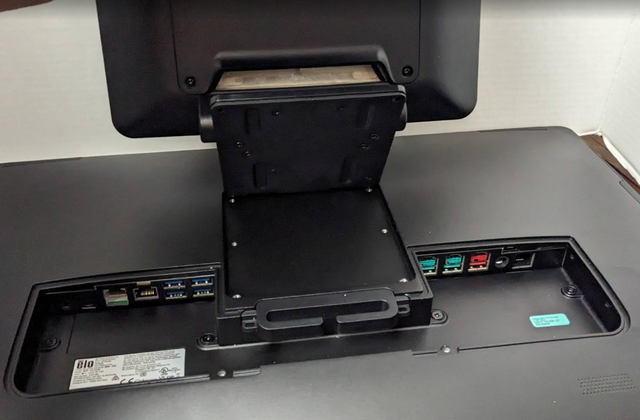

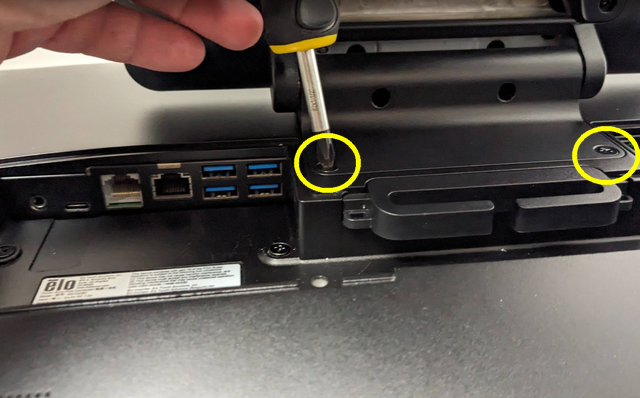

2. Retirer le socle (si équipé) en retirant les deux (2) vis Philips au bas du support VESA.

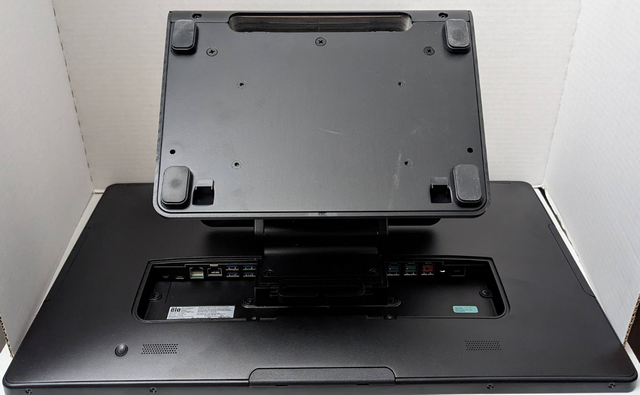

3. Soulever le socle et l'éloigner de l'unité.

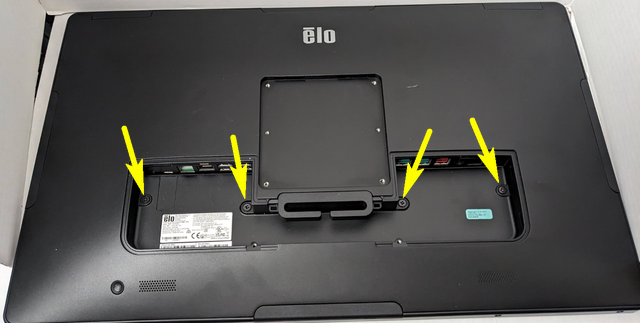

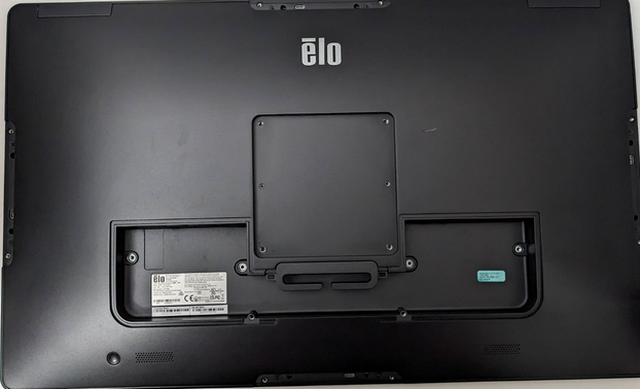

4. Retirer les quatre (4) vis Philips indiquées ci-dessous.

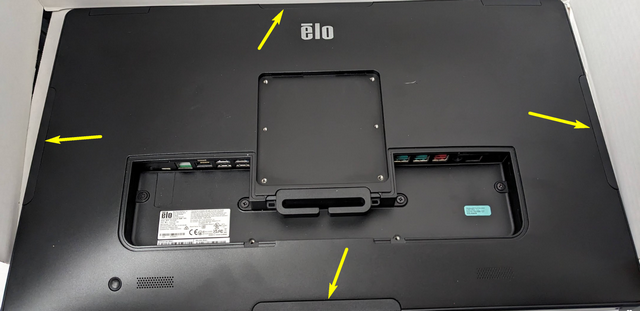

5. Retirer les quatre (4) couvercles périphériques.

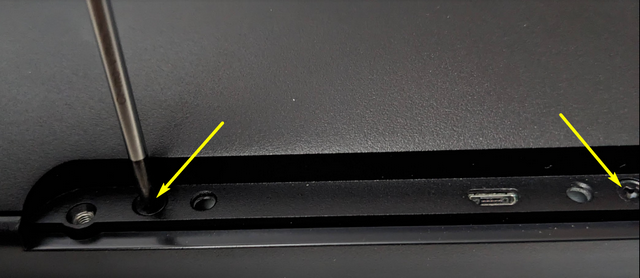

6. Retirer les deux (2) vis de chaque port périphérique, il y en aura huit (8) en tout.

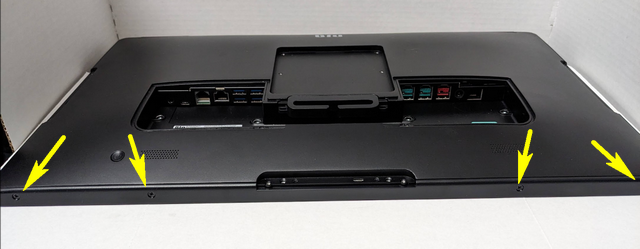

7. Retirer les quatre (4) vis Philips sur le bord inférieur de l'unité.
- Remarque : Sur les modèles de 15 pouces, il n'y aura que deux (2) vis Philips sur le bord inférieur.

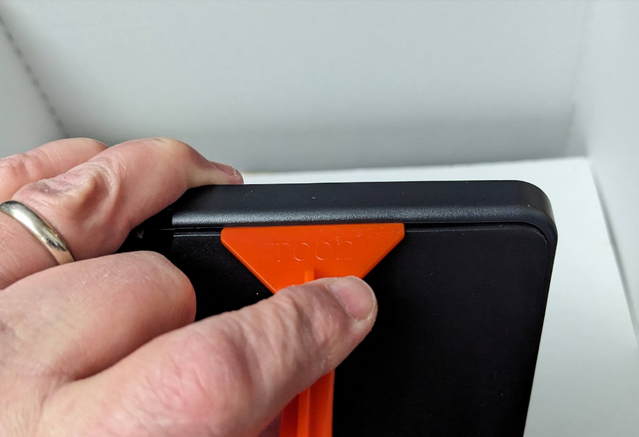

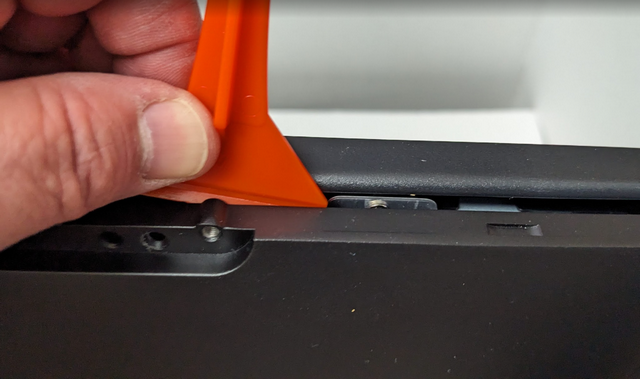

8. À l'aide de l'outil de levage en plastique professionnel, soulever le couvercle arrière loin du cadre avant. Commencez sur l'un des bords courts et travaillez doucement tout autour jusqu'à ce que l'arrière se sépare du cadre avant.

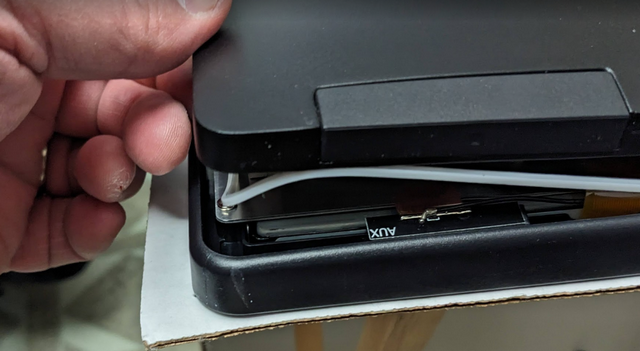

9. Soulever le couvercle arrière, en faisant attention au joint d'étanchéité en caoutchouc. Si le joint en caoutchouc commence à se soulever, s'arrêter, et ramener le joint dans la bonne position.

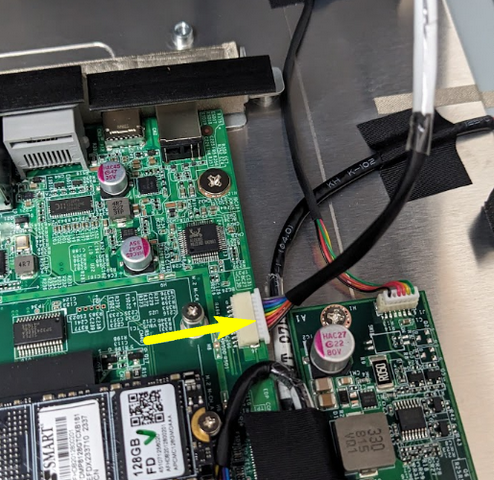

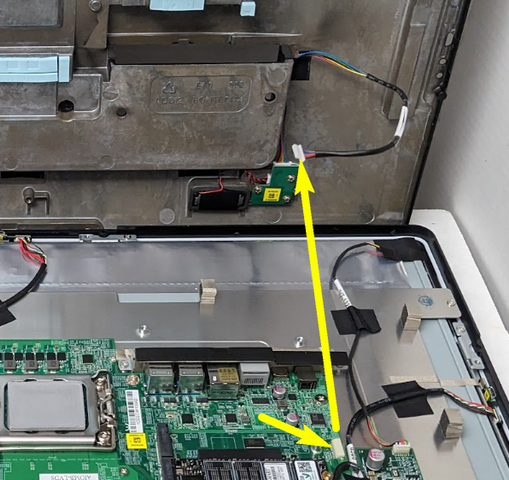

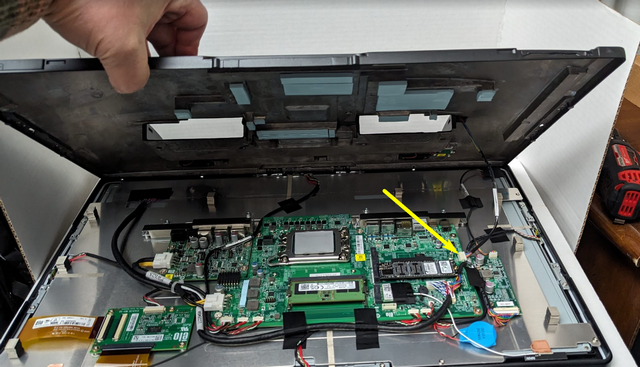

10. Soulever soigneusement le couvercle arrière loin. Faites attention à la connexion des câbles ! Déconnectez soigneusement le connecteur de câbles de la carte.

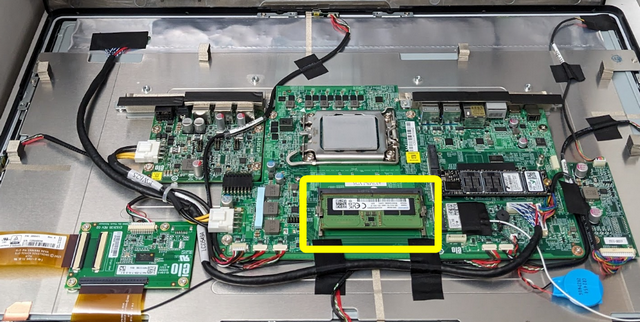

11. La RAM (module de mémoire) est située en haut au centre de la carte de circuit imprimé.

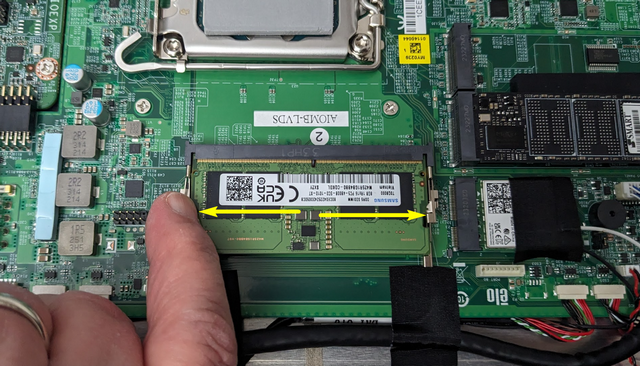

12. Pousser les languettes de retenue de RAM vers l'extérieur pour libérer le module de mémoire.

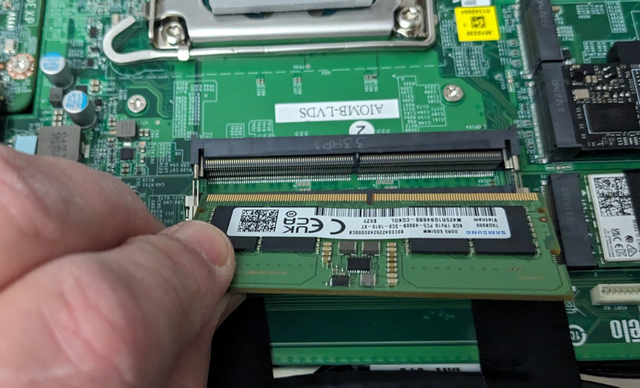

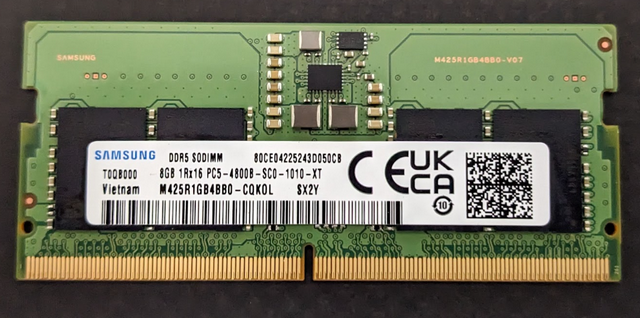

13. Remplacer/Ajouter avec de la RAM compatible.
- Remarque : Ne pas mélanger les fabricants de RAM et les types. Utilisez toujours la même marque et le même type de RAM lors du remplacement.
14. Réassembler le système I-Series 3 dans l'ordre inverse.
