Cet article fournit des instructions étape par étape pour accéder en toute sécurité au SSD et à la RAM sur l'Elo I-Series 3 de 15 pouces avec systèmes Intel

L'accès au SSD et à la RAM sur un Elo I-Series 3 avec Intel peut être nécessaire pour mettre à niveau le stockage, améliorer les performances ou remplacer des composants défaillants. Augmenter la RAM peut améliorer le multitâche, tandis que mettre à niveau le SSD peut étendre le stockage et améliorer la réactivité du système. Cette procédure peut également être nécessaire pour le dépannage matériel ou l'entretien. Elle ne doit être effectuée que par du personnel qualifié, car une manipulation inadéquate peut endommager l'appareil ou annuler la garantie.

Outils et Équipements Requis

• Tournevis cruciforme (#1 ou #2)
• Bracelet anti-statique (recommandé)
• Surface de protection ou tapis anti-statique

Précautions de Sécurité

• Éteignez l'appareil et déconnectez-le de toutes les sources d'alimentation avant de commencer.
• Portez un bracelet anti-statique pour éviter les dommages dus à la décharge électrostatique (ESD).
• Manipulez les composants internes avec soin pour éviter tout dommage.

Procédure

1. Préparer l'Appareil

• Placez l'I-Series 3 face vers le bas sur une surface propre, douce et protectrice pour éviter les rayures ou les dommages.

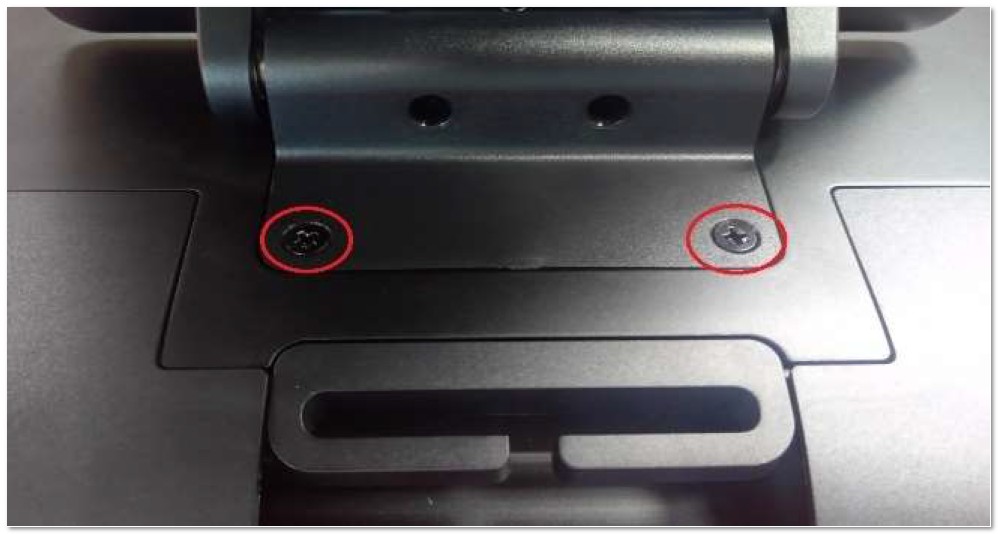

• Si l'appareil a un support, retirez-le en dévissant les vis et en le soulevant de l'unité.

2. Retirer les Couvercles Externes

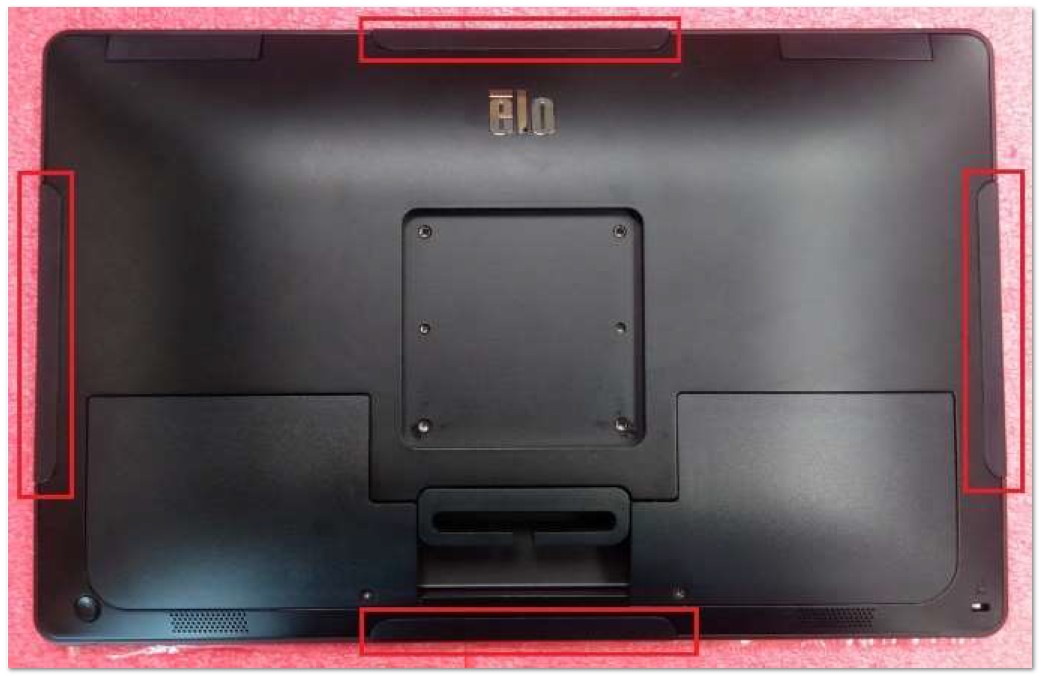

• Détachez les quatre (4) couvercles des ports périphériques latéraux en les tirant doucement vers l'extérieur.

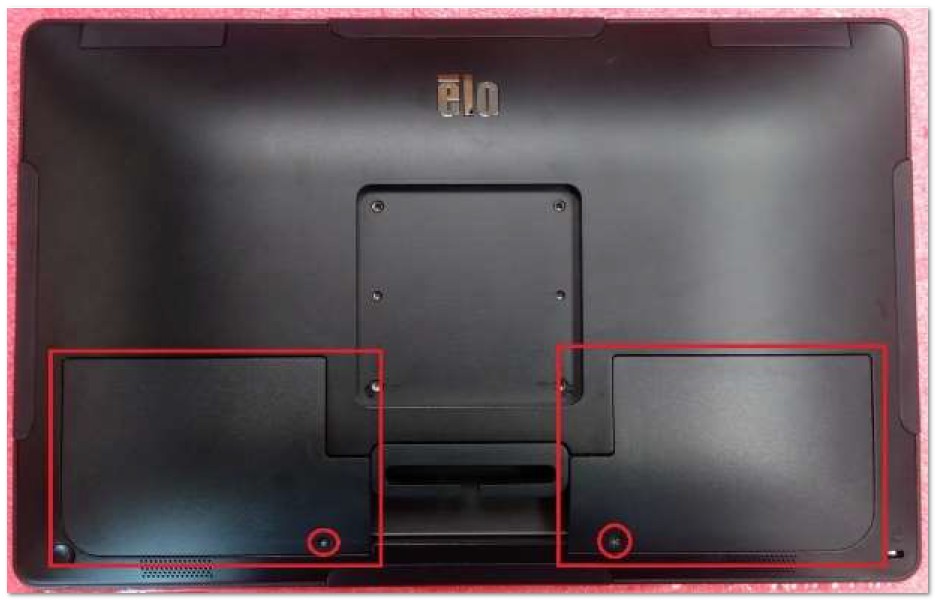

• Retirez les deux (2) couvercles de câbles en les soulevant soigneusement de l'appareil.

3. Retirer les Vis du Couvercle Arrière

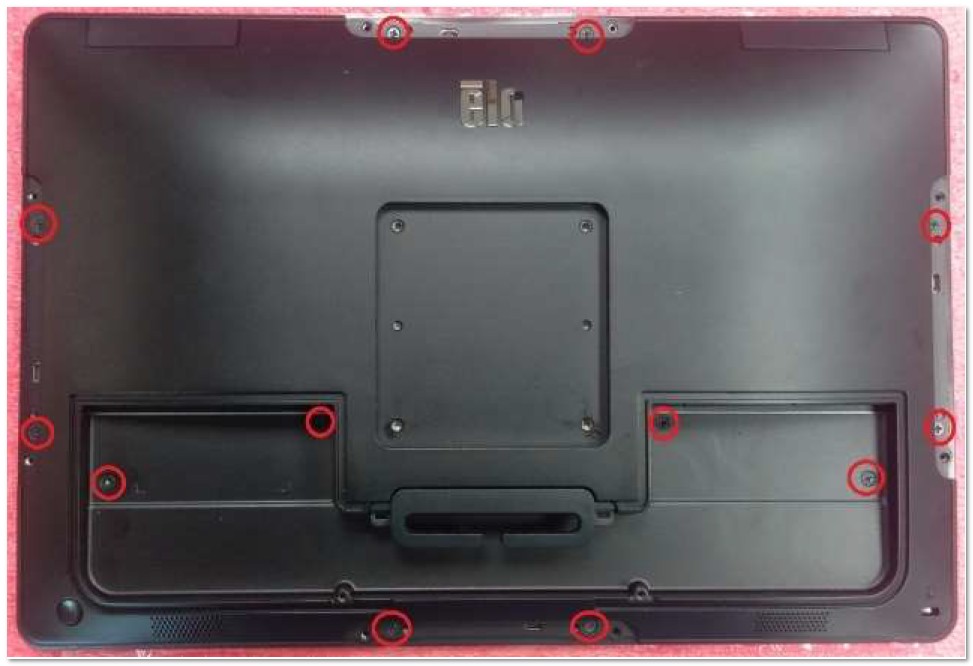

• Utilisez un tournevis cruciforme pour retirer les douze (12) vis du couvercle arrière.

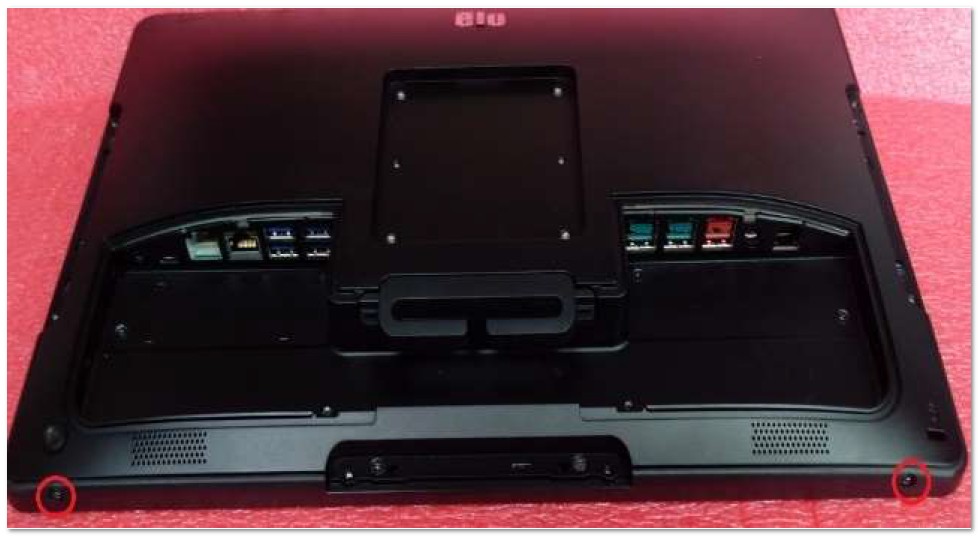

• Repérez et retirez les deux (2) vis supplémentaires en bas de l'unité.

4. Détacher le Couvercle Arrière

• Soulevez délicatement le couvercle arrière en commençant par le bord inférieur et en vous déplaçant progressivement vers le haut.
• Lorsque le couvercle atteint un angle d'environ 45 degrés, relâchez doucement le crochet qui maintient le bord avant.
• Continuez à soulever le couvercle jusqu'à ce qu'il soit vertical.
• Déconnectez le câble reliant le couvercle arrière à la carte mère en le débranchant soigneusement.

• Retirez complètement le couvercle arrière et mettez-le de côté.

Post-Procédure

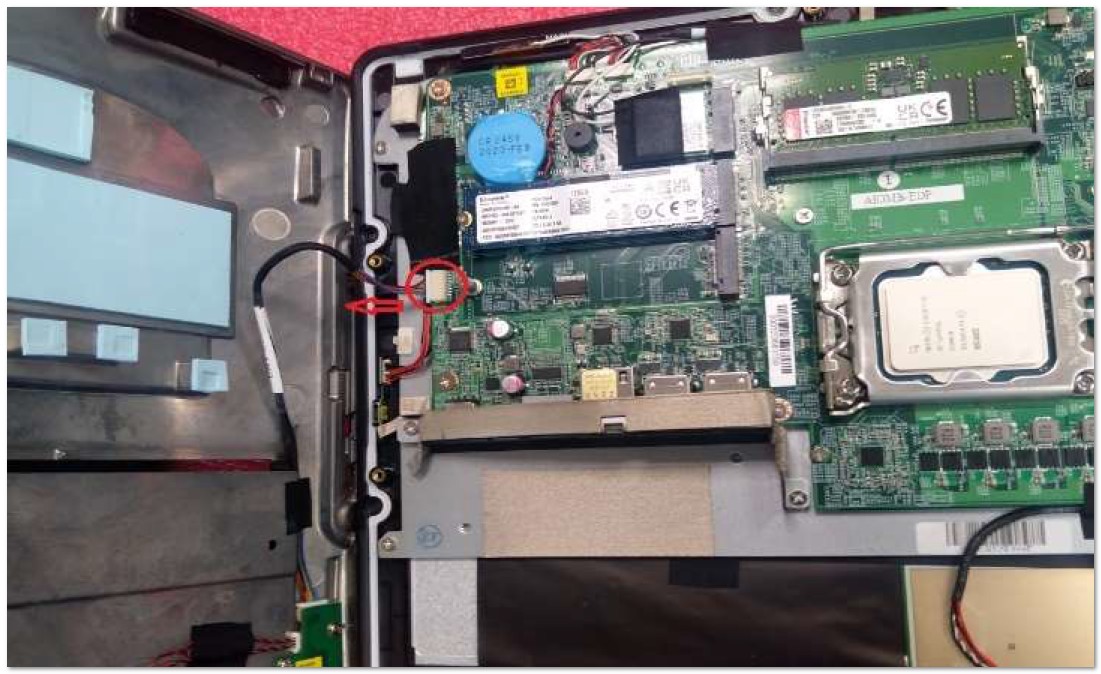

• Le SSD et la RAM sont maintenant accessibles pour un remplacement ou une mise à niveau.

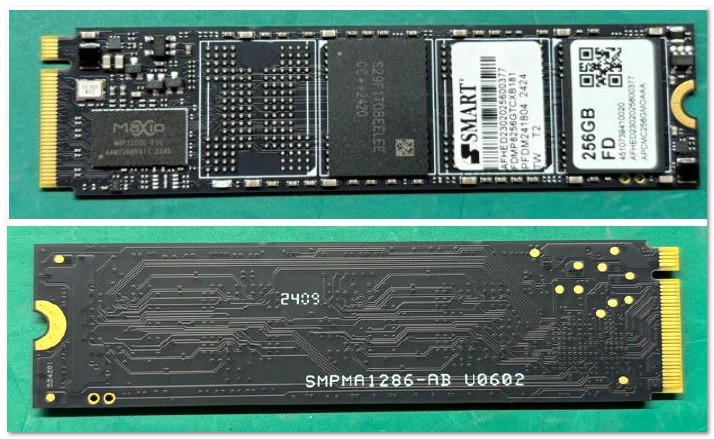

  • Le SSD sur l'I-Series 3.0 avec systèmes Intel utilise le facteur de forme M.2 PCIe (NVMe)

•

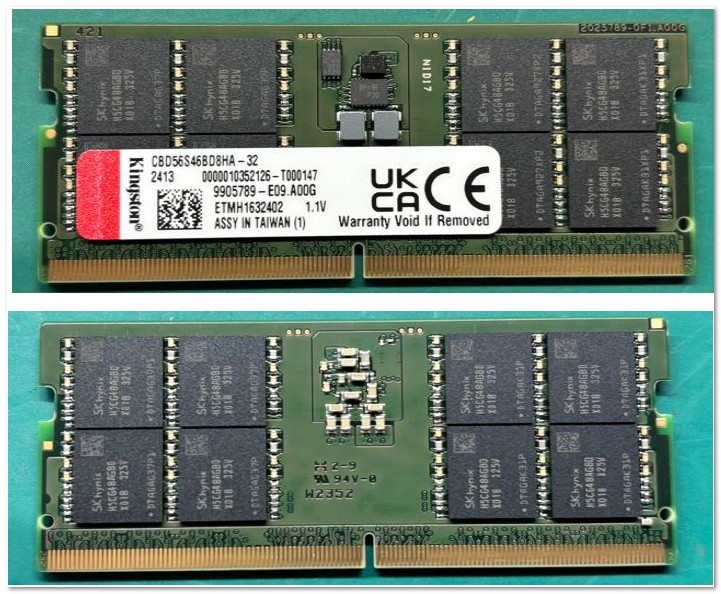

  • La RAM sur l'I-Series 3.0 avec systèmes Intel utilise le facteur de forme 5600MHz DDR5 SO-DIMM.

• Lors du réassemblage, assurez-vous que tous les câbles sont reconnectés correctement et que les vis sont bien serrées.
• Vérifiez que le joint de classification IP est intact afin de maintenir la protection contre la poussière et l'humidité.

Remarques et Avertissements

• Précaution de Classification IP : Un réassemblage incorrect peut compromettre la classification IP. Assurez-vous que le couvercle arrière est correctement aligné et solidement fixé.
• Risque de Dommages : Évitez une force excessive lors du retrait des couvercles et de la déconnexion des câbles pour prévenir les dommages aux connecteurs ou à la carte mère.
