Cet article fournit des informations sur E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Ce bloc d'alimentation est vendu dans le kit Elo Power Brick : E845269 et est utilisé sur les systèmes Elo I-Series 3 avec Intel, E-Series 3, et EloPOS.

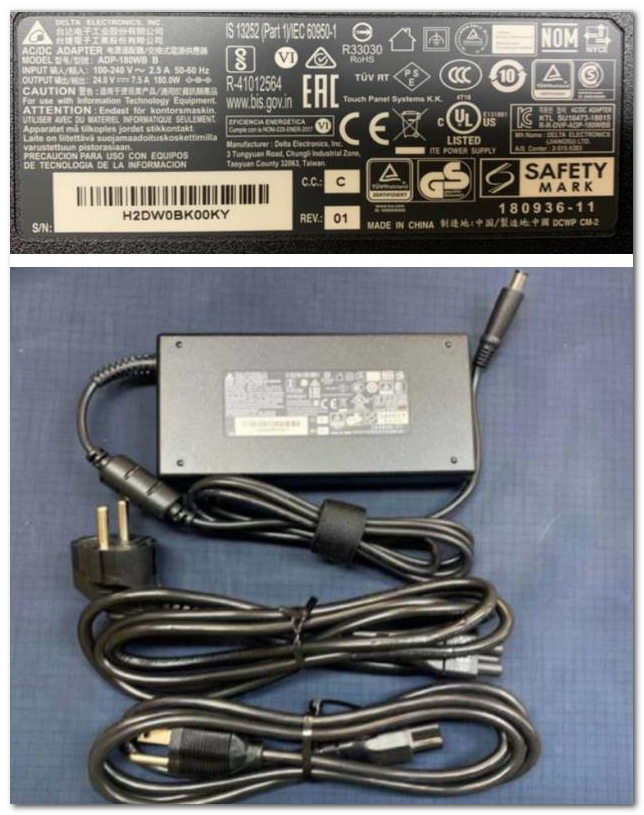

Photos :

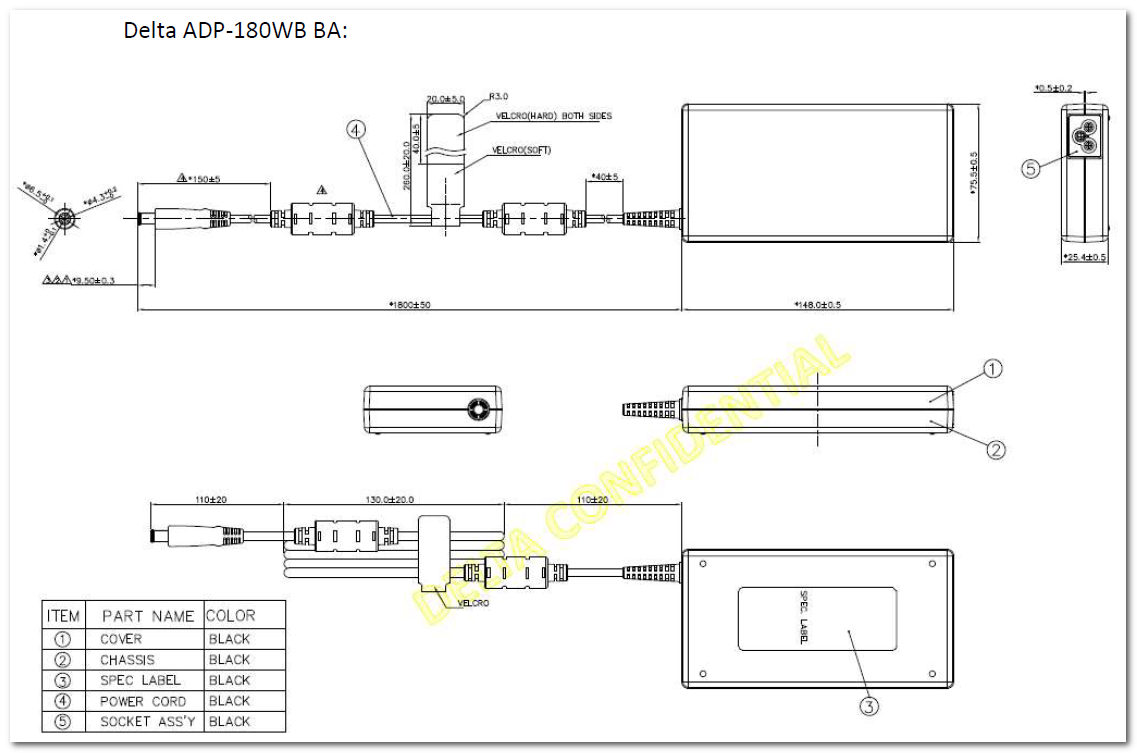

Dessins :



Spécifications de l'adaptateur secteur

1. Caractéristiques d'entrée AC :

• 1.1 Tension d'entrée nominale 100Vac / 240Vac
• 1.2 Plage de tension d'entrée Continu 90Vac à 264Vac
• 1.3 Plage de fréquence d'entrée Continu 47Hz à 63Hz
• 1.4 Courant d'entrée 100Vac/50Hz, pleine charge <3a></3a>
• 1.5 Courant d'appel : Le courant d'appel de crête et l'intégrale Joule seront mesurés à différentes tensions réseau à faible température ambiante. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 Efficacité : Efficacité moyenne à des charges de 25-50-75 et 100% à 115Vac/60Hz & 230Vac/50Hz 89%
• 1.7 Exigence de faible consommation
  • 115Vac/sans charge <0.15w></0.15w>
  • 230Vac/sans charge <0.15w></0.15w>
• 1.8 Facteur de puissance (PF) (EN-61000-3-2) 230Vac/50Hz, pleine charge 0.9

2. Caractéristiques de sortie DC :

• 2.1 Tension de sortie nominale Mesurée à l'extrémité du câble DC 24V
• 2.2 Courant de sortie En mode tension constante 0A à 7.5A
• 2.3 Plage de tension de sortie 0A à 7.5A en sortie à l'extrémité du câble DC 24V±5%
• 2.4 Ondulation et bruit de sortie : (0.1uF Cap. Céramique et 47uF Cap. Aluminium en parallèle entre la sortie du câble)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Tension de sortie/sursaut sous charge : 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Temps de retard à l'allumage : 100Vac/240Vac, 0A~7.5A <3s.></3s.>
• 2.7 Temps de maintien 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Temps de montée 100Vac/240Vac, 0A~7.5A de 10% à 90% de Vo ≦100ms

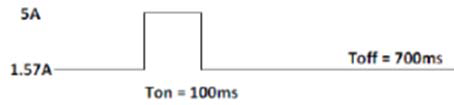

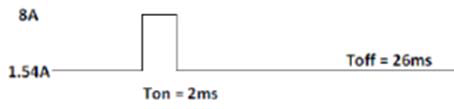

• 2.9 Changement de charge dynamique : taux de variation : 20mA/us Vo:24V±10%

.



Type d'entrée AC :

• Type de prise C6

Câble DC :

• TYPE : UL 11352 16AWG
• LONGUEUR : 1800 mm

Dimensions du connecteur DC :

• NOM DU MODÈLE : ADP-180WB BA
• TYPE DE PRISE : TYPE B CLASSE DE TENSION JEITA RC-5320A 5 : 6.5x1.4x9.5
