Cet article fournit des informations sur E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Ce bloc d'alimentation est vendu dans le kit Elo Power Brick : E845269 et est utilisé sur les systèmes Elo I-Series 3 avec Intel, E-Series 3 et EloPOS.

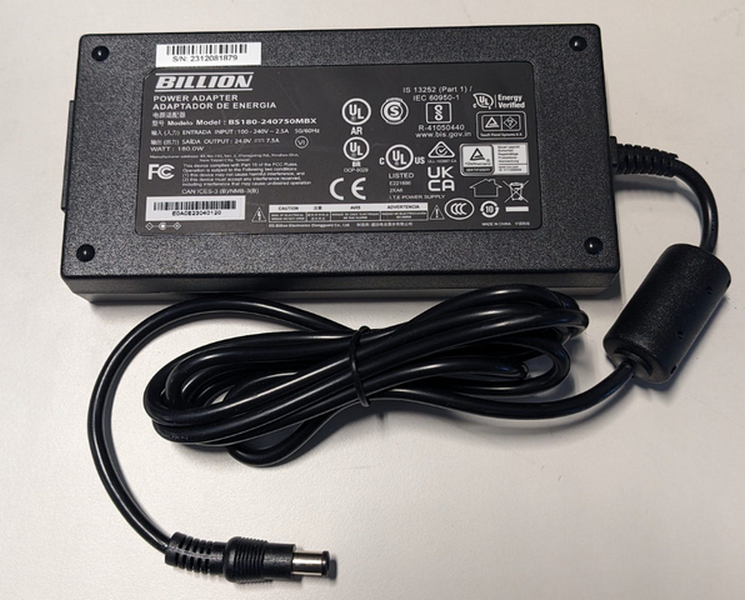

Photos :

Dessin :

Étiquette :

Spécifications :

Dimension et Configuration

• Poids : 396g
• Broche d'entrée : Bureau 3PIN / C6
• Dimensions : 152.3 × 75.6 × 26.4 mm
• Connecteur de sortie : Ø 6.5 × 4.3 × 1.4 mm (Broche centrale) × 9.5 mm, 180°
• Couleur de l'unité : Noir
• Polarité : Centre "+"
• Classification plastique : 94V-0
• Câble : UL11352/1866, 16AWG/1C, Longueur : 1.8M
• Noyau EMI : 14.2 × 28.5 × 6.35 mm

Exigences d'entrée

• Tension d'entrée

  • Plage de fonctionnement : 100.0 - 240.0 VAC
  • Plage de conception : 90.0 - 264.0 VAC

• Fréquence de ligne d'entrée

  • Plage de fonctionnement : 50.0 - 60.0 Hz
  • Plage de conception : 47.0 - 63.0 Hz

• Courant d'entrée

  • Le courant d'entrée maximum est mesuré à pleine charge (2.5 A) sous des conditions de tension de 100.0 VAC.

• Courant d'appel

  • <29% 230="230" i²t="I²T" fusible="Fuse" &="&" bd,="BD," avec="with" moins="less" sous="under" vac="VAC" conditions="conditions"></29%>
  • Courant d'appel au démarrage à froid pleine charge, 25°C ≤120A/8.3ms

• Consommation d'énergie

  • La consommation d'alimentation est inférieure à 0.21 watts dans des conditions de tension d'entrée nominale de 115.0/230.0 VAC.

• Efficacité

  • Doit fournir une efficacité moyenne lorsqu'elle est mesurée à 25%, 50%, 75% et 100% de charge sous des conditions de 115.0/230.0 VAC (60/50Hz) après une période de brûlage de 30 minutes.

Tension de sortie nominale

• Tension de sortie DC : 24.0V
• Plage de régulation de tension : 22.8V - 25.2V
• Charge (A) :
  • Minimale : 0.0A
  • Maximale : 7.5A
  • Pique : 20A
