Cet article explique comment utiliser le bouton d'alimentation à distance sur le Elo Backpack avec Intel.

Aperçu

Le Elo Backpack avec Intel comprend un port de bouton d'alimentation à distance qui permet d'allumer ou d'éteindre le système sans appuyer sur le bouton d'alimentation physique. Ce port est destiné aux installations où le Backpack est monté à l'intérieur d'un cabinet, d'un enclos ou derrière un écran.

Le bouton d'alimentation à distance remplit la même fonction que le bouton d'alimentation physique et est fourni comme une méthode de contrôle alternative.

Comment fonctionne le bouton d'alimentation à distance

• Le port utilise un connecteur Phoenix

• Le contrôle de l'alimentation est déclenché à l'aide d'un contact à sec momentané

• Fermer brièvement le contact simule l'appui sur le bouton d'alimentation

• Aucune tension externe ne doit être appliquée

Détails du connecteur et répartition des broches

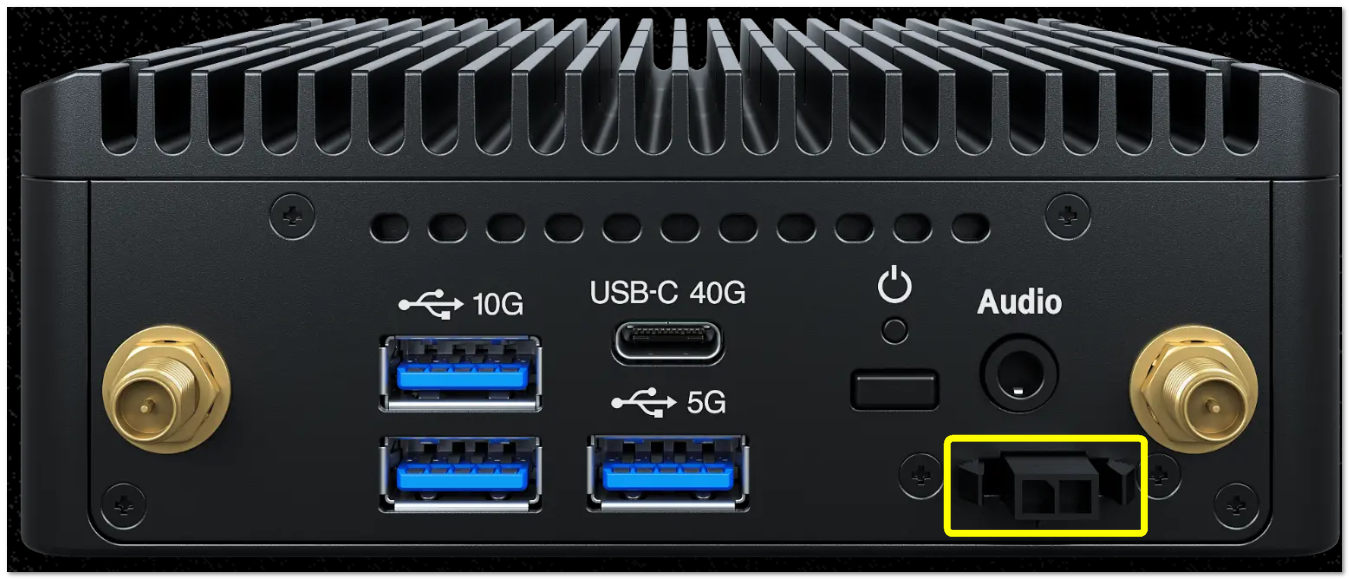

Le connecteur du bouton d'alimentation à distance (CN11) utilise la répartition de broches suivante :

• Court-circuitez momentanément la broche 1 à la broche 2 pour allumer ou éteindre le système

• Durée d'appui recommandée : 0,5 à 1 seconde

• Le comportement d'alimentation suit les paramètres du bouton d'alimentation du BIOS et du système d'exploitation

Cas d'utilisation typiques

• Bouton d'alimentation externe ou caché sur un kiosque ou un cabinet

• Contrôle basé sur relais à partir d'un PLC ou d'un système d'automatisation

• Contrôle d'alimentation synchronisé avec un enclos ou un écran

• Installations où le bouton d'alimentation physique est inaccessible

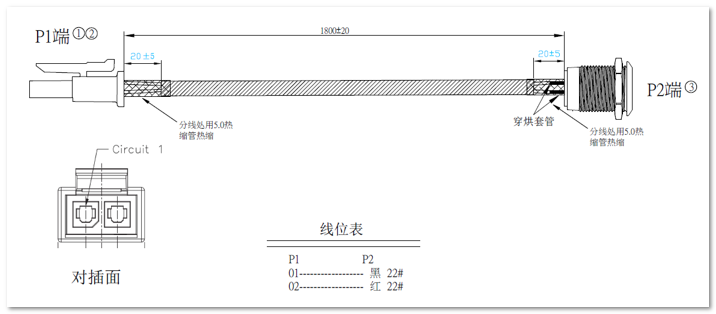

Étant donné que les exigences des clients varient, Elo ne fournit pas de câble d'alimentation à distance standard. Les clients peuvent câbler le connecteur Phoenix selon leurs besoins d'installation spécifiques.

Intégration avec les écrans Elo IDS

Lorsque le Backpack avec Intel est monté sur un écran Elo IDS compatible, le port de bouton d'alimentation à distance peut être utilisé pour synchroniser le contrôle d'alimentation entre l'écran et le Backpack, permettant aux deux appareils de s'allumer et de s'éteindre ensemble.

Notes d'utilisation importantes

Résumé

Le port de bouton d'alimentation à distance sur le Elo Backpack avec Intel fournit un moyen simple et basse tension de contrôler à distance l'alimentation du système à l'aide d'un connecteur Phoenix et d'un contact à sec momentané. Cela permet une intégration flexible dans des cabinets, kiosques et installations d'écrans Elo sans commuter l'alimentation principale.
