Cet article fournit des instructions pour remplacer le module mémoire (RAM) dans un Elo Backpack® avec un processeur Intel.
ℹ Avant de commencer
Avant de procéder à l’entretien de l’appareil, éteignez-le, débranchez tous les câbles d’alimentation et périphériques, et utilisez une protection ESD (décharge électrostatique) appropriée pour éviter d’endommager les composants internes.
Avant de procéder à l’entretien de l’appareil, éteignez-le, débranchez tous les câbles d’alimentation et périphériques, et utilisez une protection ESD (décharge électrostatique) appropriée pour éviter d’endommager les composants internes.
Procédure de remplacement de la RAM
- Placez l’Elo Backpack avec Intel sur une surface de travail propre et protégée.
- Retirez la vis de fixation du bloc d’alimentation, puis retirez le bloc d’alimentation.
- Si des supports de montage en surface sont installés, retirez les quatre vis de fixation et détachez les supports.
- À l’aide d’un tournevis Phillips PH1, retirez les quinze (15) vis fixant le châssis.
- Séparez soigneusement le couvercle supérieur du châssis inférieur.
Le couvercle métallique peut adhérer légèrement à l’enceinte. Si nécessaire, utilisez un outil en plastique pour commencer doucement à séparer le couvercle avant de le soulever à la main.

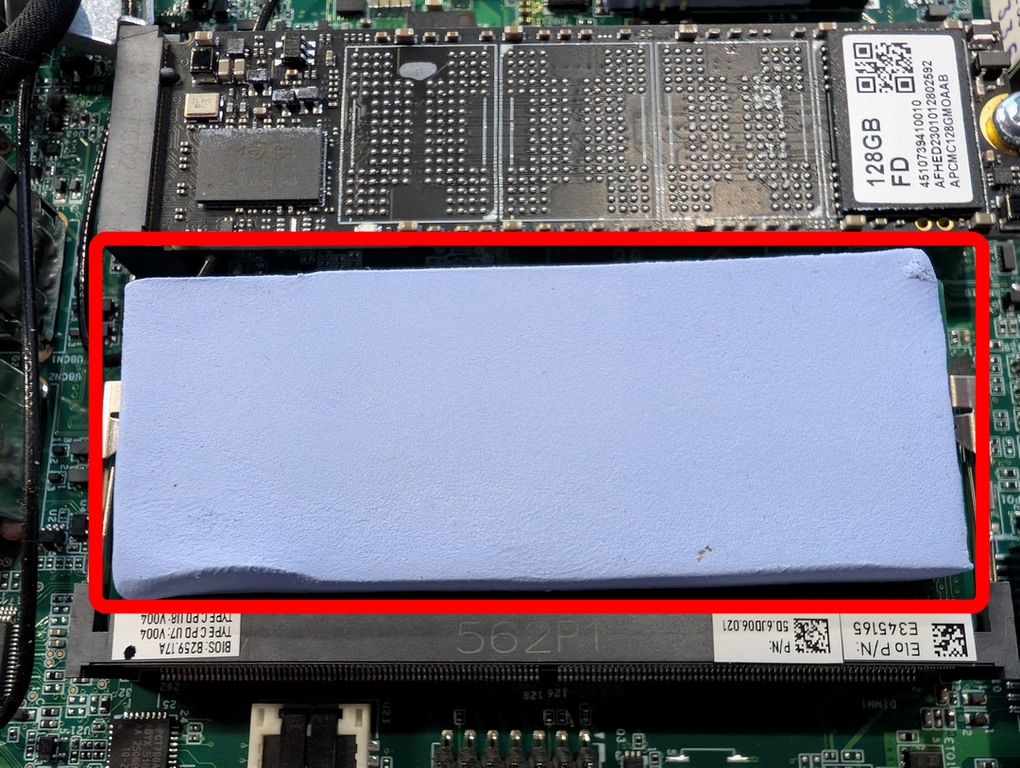

Faites attention à ne pas endommager le connecteur de la batterie RTC ni son câblage. - Décoller soigneusement le tampon thermique bleu du dessus du module mémoire et mettez-le de côté pour la réinstallation.

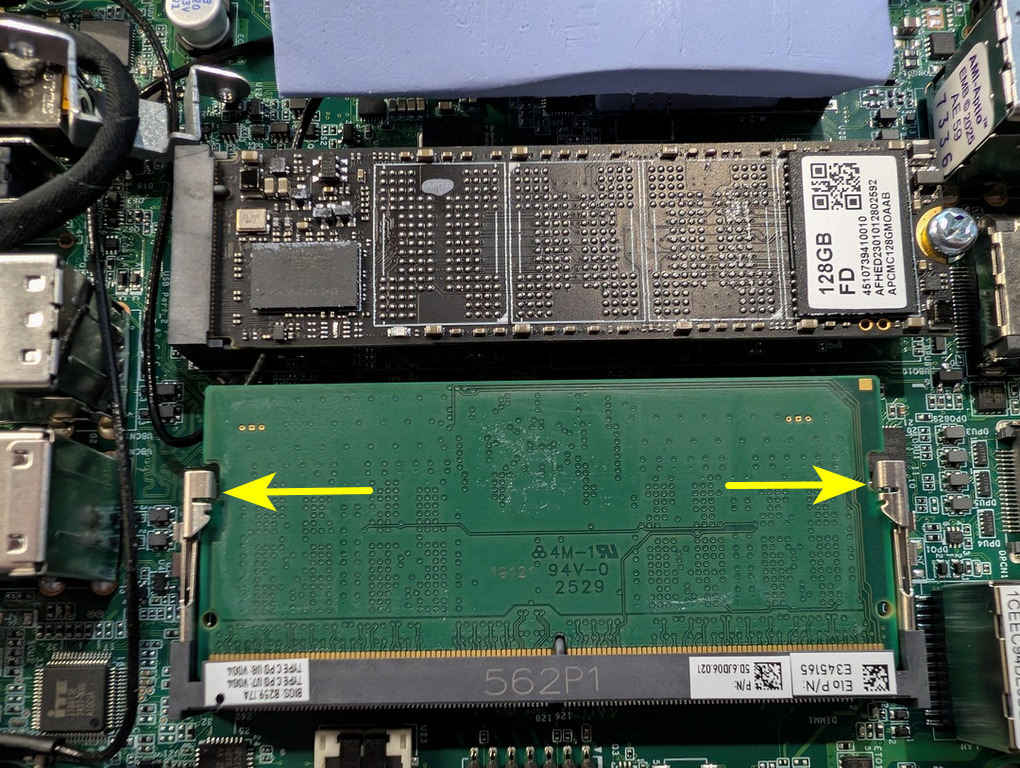

- Avec vos doigts, poussez doucement les deux clips de retenue vers l’extérieur jusqu’à ce que le module mémoire se libère et se soulève.

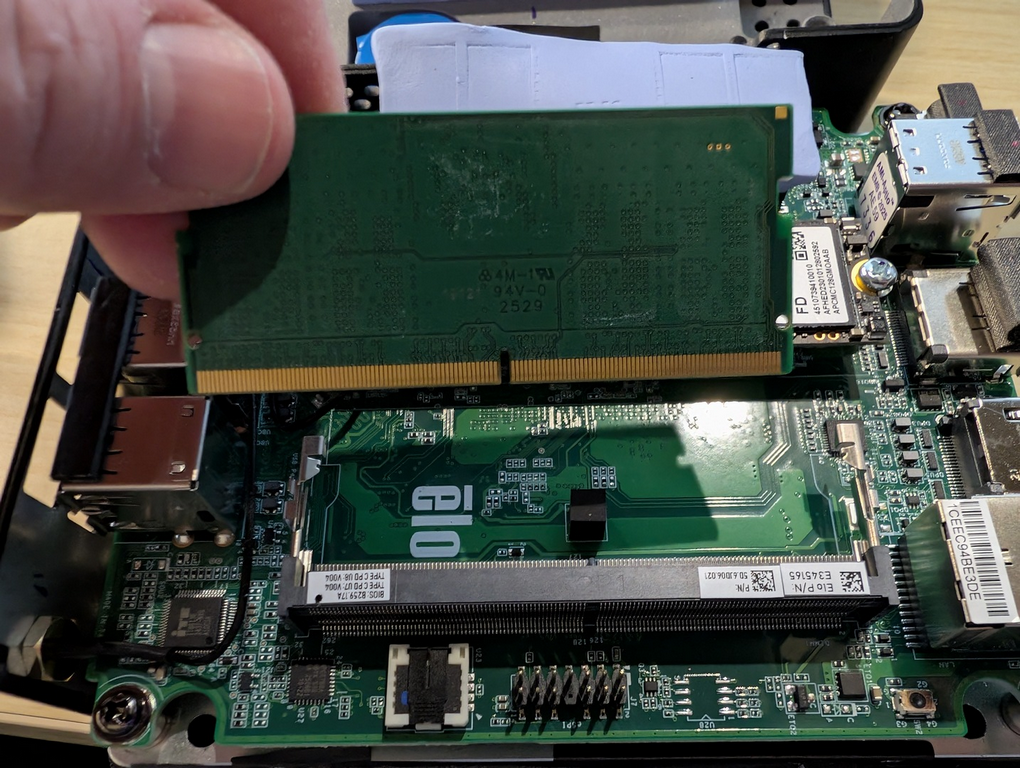

- Retirez le module mémoire du socket en le tirant droit vers l’extérieur à un angle d’environ 30 degrés.
- Installez un module DDR5 SO-DIMM de remplacement compatible en l’insérant dans le socket au même angle, puis appuyez vers le bas jusqu’à ce que les deux clips de retenue se verrouillent en place.
- Réinstallez le tampon thermique bleu sur le dessus du module mémoire.
- Remontez le Backpack en inversant les étapes de démontage.
⚠ Important
N’utilisez que des modules mémoire DDR5 SO-DIMM pris en charge. L’installation de mémoire non prise en charge peut entraîner une réduction des performances, une instabilité du système ou des problèmes de compatibilité.
N’utilisez que des modules mémoire DDR5 SO-DIMM pris en charge. L’installation de mémoire non prise en charge peut entraîner une réduction des performances, une instabilité du système ou des problèmes de compatibilité.
Spécifications mémoire d’usine
| Modèle | Configuration mémoire d’usine |
|---|---|
| Intel N97 | 8 Go DDR5-4800 SO-DIMM installé dans un emplacement. Extensible jusqu’à 16 Go maximum. |
| Intel Core i3 | 16 Go DDR5-4800 SO-DIMM installé dans un emplacement. Extensible jusqu’à 16 Go maximum. |
| Intel Core i5 | 16 Go DDR5-5600 SO-DIMM installé dans un des deux emplacements. Extensible jusqu’à 64 Go maximum avec deux modules DDR5-5600 SO-DIMM.12 |
1 La capacité mémoire maximale prise en charge est de 64 Go avec deux modules DDR5-5600 SO-DIMM.
2 Avant d’acheter de la mémoire supplémentaire, vérifiez le fabricant du module mémoire installé en usine pour assurer la compatibilité avec le nouveau kit mémoire.
💡 Astuce
Pour de meilleures performances et compatibilité, installez des modules mémoire avec la même capacité, vitesse et fabricant autant que possible, surtout lorsque vous remplissez les deux emplacements mémoire sur les modèles Intel Core i5.
Pour de meilleures performances et compatibilité, installez des modules mémoire avec la même capacité, vitesse et fabricant autant que possible, surtout lorsque vous remplissez les deux emplacements mémoire sur les modèles Intel Core i5.
