Cet article fournit des instructions pour remplacer la batterie de l'horloge temps réel (RTC) dans un Elo Backpack® avec un processeur Intel.
ℹ Avant de commencer
Avant de réparer l'appareil, éteignez-le, débranchez tous les câbles d'alimentation et périphériques, et utilisez une protection ESD (décharge électrostatique) appropriée pour éviter d'endommager les composants internes.
Avant de réparer l'appareil, éteignez-le, débranchez tous les câbles d'alimentation et périphériques, et utilisez une protection ESD (décharge électrostatique) appropriée pour éviter d'endommager les composants internes.
Procédure de remplacement de la batterie RTC
- Placez l'Elo Backpack avec Intel sur une surface de travail propre et protégée.
- Retirez la vis de fixation du bloc d'alimentation, puis retirez le bloc d'alimentation.
- Si des supports à montage en surface sont installés, retirez les quatre vis de fixation et détachez les supports.
- À l'aide d'un tournevis Phillips PH1, retirez les quinze (15) vis fixant le châssis.
- Séparez soigneusement le couvercle supérieur du châssis inférieur.
Le couvercle métallique peut adhérer légèrement à l'enceinte. Si nécessaire, utilisez un outil en plastique pour commencer doucement à séparer le couvercle avant de le soulever à la main.

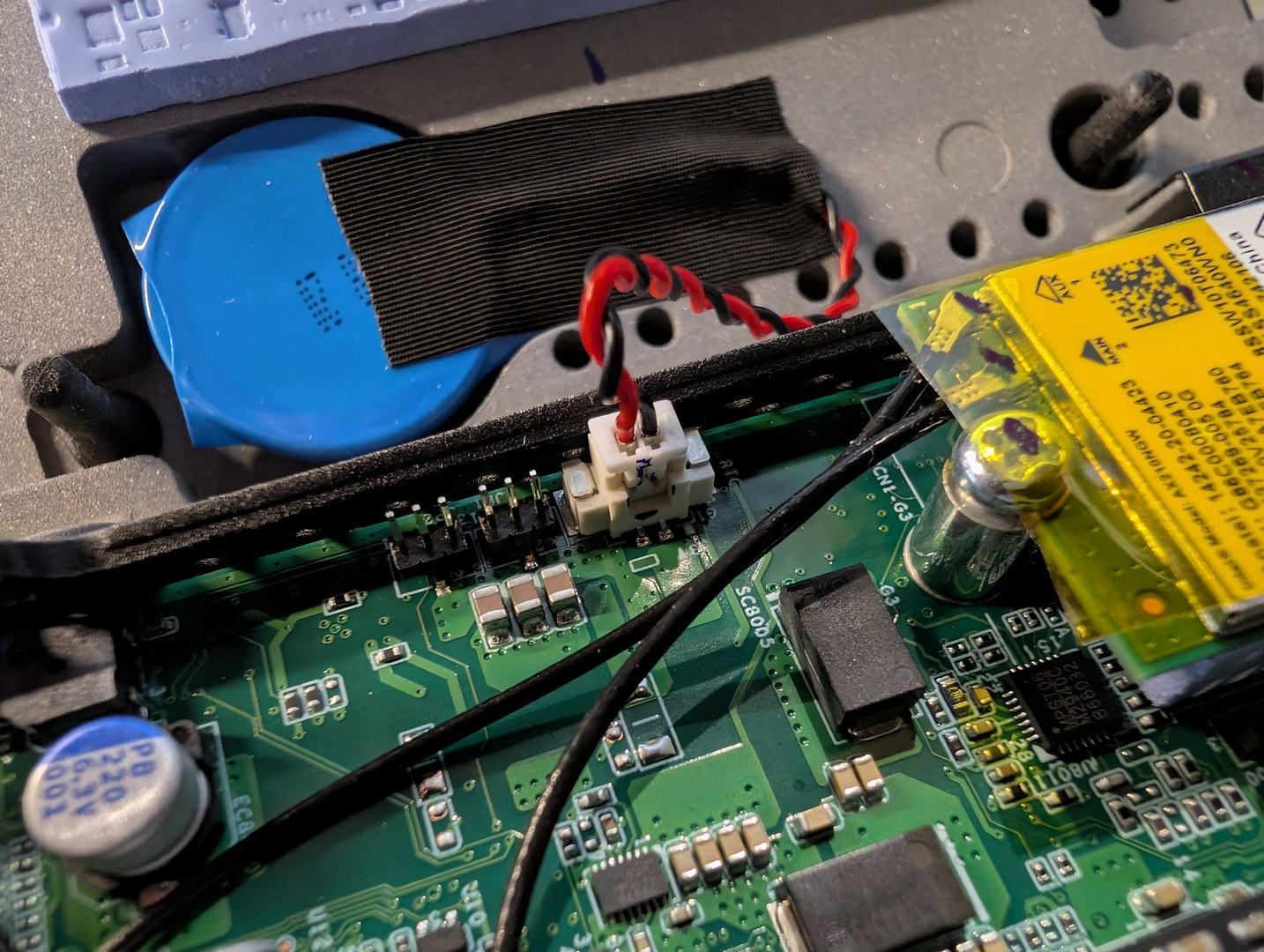

Faites attention à ne pas endommager le connecteur de la batterie RTC ni son câblage. - Déconnectez le connecteur de la batterie RTC de la carte système.
- Décollez soigneusement le ruban en tissu noir qui maintient la batterie RTC, puis retirez la batterie du châssis.
- Installez une batterie de remplacement CR2450W lithium au dioxyde de manganèse haute température en forme de pile bouton à l'emplacement d'origine.
- Fixez la batterie de remplacement à l'aide du ruban en tissu noir d'origine.
- Reconnectez le connecteur de la batterie RTC à la carte système.
- Remontez le Backpack en inversant les étapes de démontage.
⚠ Important
Remplacez la batterie RTC uniquement par le même type de batterie ou un équivalent approuvé par Elo : batterie CR2450W lithium au dioxyde de manganèse haute température en forme de pile bouton. L'utilisation d'un type de batterie incorrect peut entraîner un mauvais fonctionnement ou endommager le système.
Remplacez la batterie RTC uniquement par le même type de batterie ou un équivalent approuvé par Elo : batterie CR2450W lithium au dioxyde de manganèse haute température en forme de pile bouton. L'utilisation d'un type de batterie incorrect peut entraîner un mauvais fonctionnement ou endommager le système.
Spécifications de la batterie RTC
| Spécification | Valeur |
|---|---|
| Type de batterie | CR2450W |
| Chimie | Lithium au dioxyde de manganèse en forme de pile bouton |
| Classe de température | Haute température |
💡 Astuce
Le remplacement de la batterie RTC peut réinitialiser la date, l'heure et les paramètres du BIOS si la batterie a été complètement déchargée. Vérifiez la configuration du BIOS et l'horloge système après avoir terminé le remplacement.
Le remplacement de la batterie RTC peut réinitialiser la date, l'heure et les paramètres du BIOS si la batterie a été complètement déchargée. Vérifiez la configuration du BIOS et l'horloge système après avoir terminé le remplacement.
