Questo articolo fornisce informazioni su cosa succede quando ci sono luce solare diretta sugli schermi LCD

Effetti dell'esposizione diretta alla luce solare sui monitor Liquid Crystal Display dotati di touchscreen e tecniche di mitigazione

Introduzione
Il cristallo liquido, a temperatura ambiente, non è né un liquido né un solido. Questo stato consente al cristallo liquido di essere utilizzato come dispositivo di controllo della luce – cioè: Liquid Crystal Display (LCD). Tuttavia, il cristallo liquido può essere influenzato negativamente dai cambiamenti di temperatura che causano risultati indesiderati. Ambienti a bassa temperatura possono indurre il cristallo a passare maggiormente a uno stato solido, compromettendo la sua reattività ai cambiamenti necessari per controllare correttamente la luce. In un LCD ciò può manifestarsi come un lento tempo di transizione da un fotogramma all'altro (video a scatti o memorizzazione dell'immagine precedente). Ambienti ad alta temperatura fanno sì che il cristallo liquido passi maggiormente a uno stato liquido, causando nuovamente un malfunzionamento nel controllare la luce. Questo effetto può manifestarsi in un LCD come un abbassamento del rapporto di contrasto (scurimento) o, in condizioni di caldo estremo, fondendo il cristallo con conseguente immagine LCD completamente nera. L'esposizione diretta alla luce solare di solito non provoca un riscaldamento interno sufficiente dei LCD per raggiungere il punto di fusione del cristallo liquido. Tuttavia, i monitor touch hanno una sovrastruttura di vetro e una barriera d'aria sopra l’LCD. Ciò può causare un effetto serra, facendo sì che la temperatura dell'aria tra il sensore touch e l'LCD diventi molto più calda della temperatura ambiente.

Misure preventive

• Orientamento: Il modo più semplice per prevenire il riscaldamento termico da parte del sole è, ovviamente, non esporre l’LCD alla luce solare diretta. In molti casi, basta orientare la faccia del monitor LCD in posizione Est/Ovest per prevenire l'effetto serra e l'oscuramento dell’LCD.
• Copertura o tenda: Se non è possibile controllare l'orientamento e il design lo consente, può essere utilizzata una semplice ombra per bloccare la luce solare diretta. L'ombra può essere una tenda protettiva sopra, o una copertura che si trova sopra lo schermo, invitando l'utente ad aprire o rimuovere la copertura per utilizzare il dispositivo.
• Scelte tecnologiche touch: Il design del sensore touch varia in base alla tecnologia fornita. Tecnologie come APR e SAW si basano su tecnologie solo in vetro. Le tecnologie resistive e capacitive hanno rivestimenti che bloccano una certa trasmissione di luce in entrambe le direzioni. In teoria, i sensori touch con rivestimenti rallenterebbero l'effetto serra bloccando una percentuale di luce entrante, rallentando così l'oscuramento dell’LCD. Sensori touch come Infra-Rosso e Ottico non hanno limiti sui substrati; quindi film, rivestimenti o il materiale stesso del substrato possono essere adattati per bloccare ulteriore luce.
• Film e rivestimenti: Film progettati per bloccare la luce possono essere applicati ad alcune tecnologie touchscreen per rallentare l'effetto serra. APR, resistivi, capacitive, Infra-Rossi e Ottici sarebbero tutti candidati per l'aggiunta di film. L'esperimento seguente mostra i risultati di tre schermi APR con vari film e senza film applicato.

Test

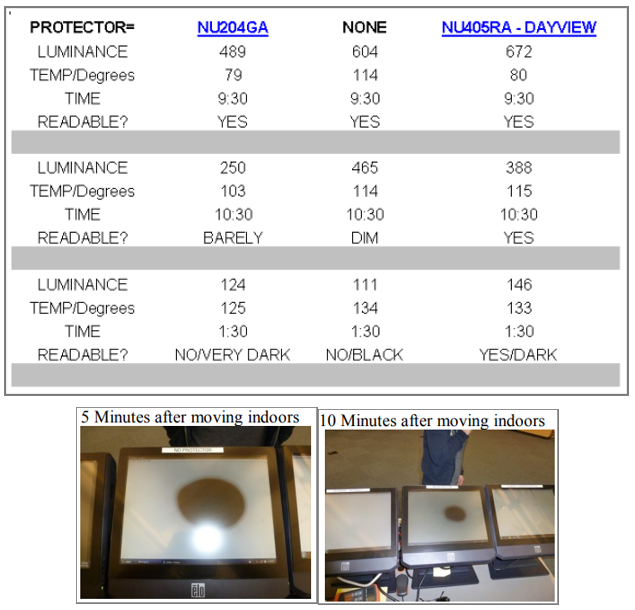

I test sono stati eseguiti su tre prodotti Elo ESY15B1-APR, all'aperto in luce solare diretta per 4 ore. È stato visualizzato uno sfondo bianco e un test di burn-in è stato eseguito per caricare il processore.

1. Il prodotto Elo con *Nushield, film antiabbagliamento NU204GA applicato, sembrava molto opaco prima del test ed era difficile da leggere dopo 4 ore, ma i pixel non si sono fusi.
2. Dopo 4 ore, quello senza film applicato è entrato nel suo stato isotropo ed era completamente nero eccetto che attorno ai bordi esterni.
3. Il prodotto Elo con film NU405RA DAYVUE applicato ha sempre mostrato la migliore qualità tra i tre ed era leggibile dopo 4 ore.

• Nota: Il prodotto con film NU405RA sembrava anche più chiaro in condizioni normali rispetto a quello senza film, tuttavia il touchscreen era un po' più difficile da attivare con la protezione rispetto a senza la protezione.

• Nota: Le letture di luminanza iniziali del prodotto con film NU405RA applicato erano superiori rispetto al controllo senza film. Ciò potrebbe spiegare l'apparenza di uno schermo più luminoso con film applicato.

*Elo Touch Solutions non è affiliata a Nushield o ad altri fornitori di film. Elo Touch Solutions non offre alcuna garanzia, implicita o espressa, sui prodotti o sulle tecniche descritte in questo documento. Le informazioni sono state raccolte e assemblate solo per scopi informativi, e i risultati individuali possono variare.
