Questo articolo spiega come assemblare il Supporto da Pavimento con Montaggio a Polo E048069

Di seguito viene descritto come assemblare P/N: E048069 Supporto da Pavimento con Montaggio a Polo.

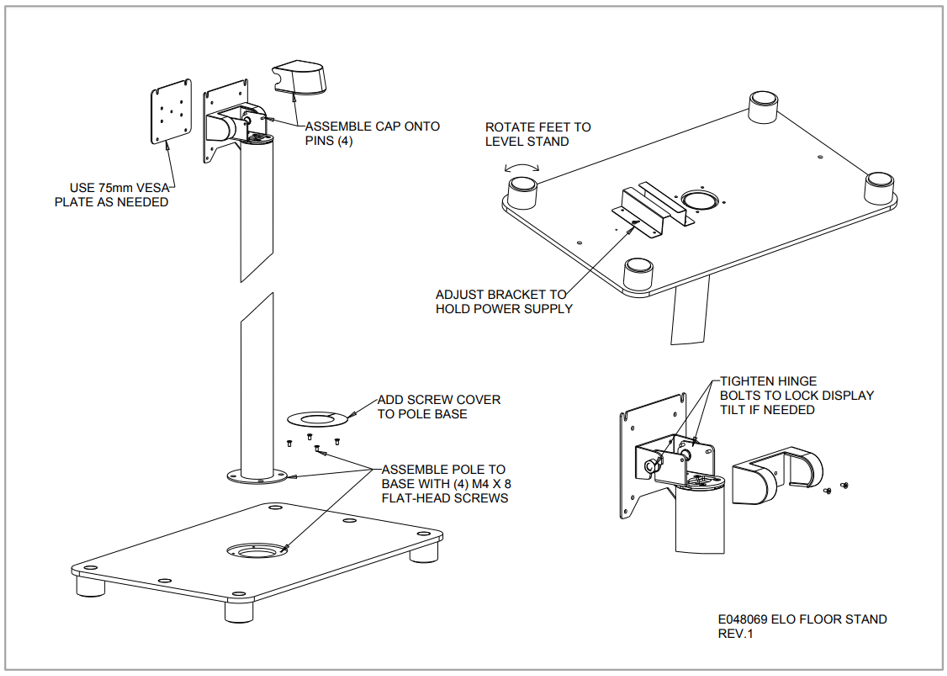

Ogni kit di Supporto a Polo viene spedito con la seguente scheda di istruzioni per l'assemblaggio.



Di seguito ci sono foto del Supporto a Polo fuori dalla scatola e assemblato.

1. Etichetta esterna sulla scatola.

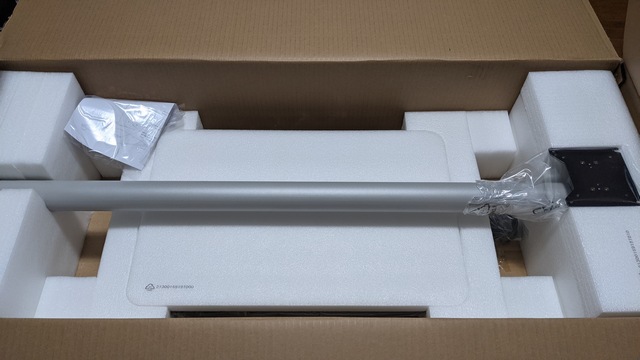

2. Rimuovere il polo dallo strato superiore della scatola.

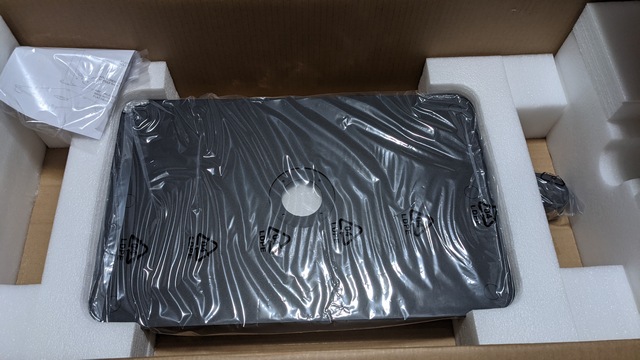

3. Rimuovere la base del supporto e altre parti dalla scatola.



4. Di seguito si mostrano i contenuti della scatola prima di disimballare le parti.

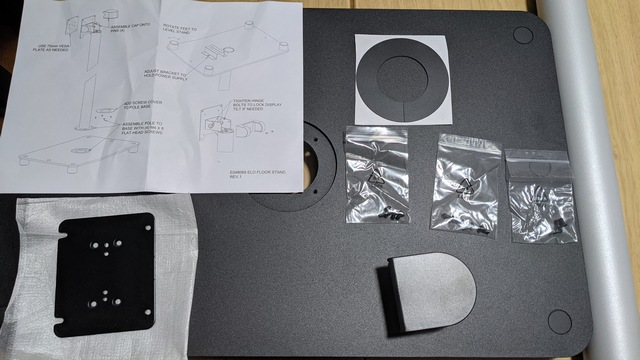

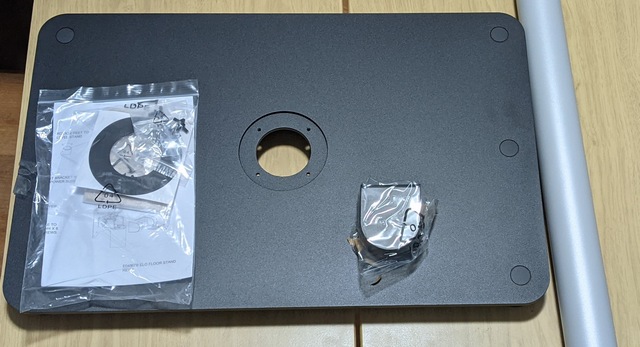

5. Tutti i contenuti della scatola disimballati.

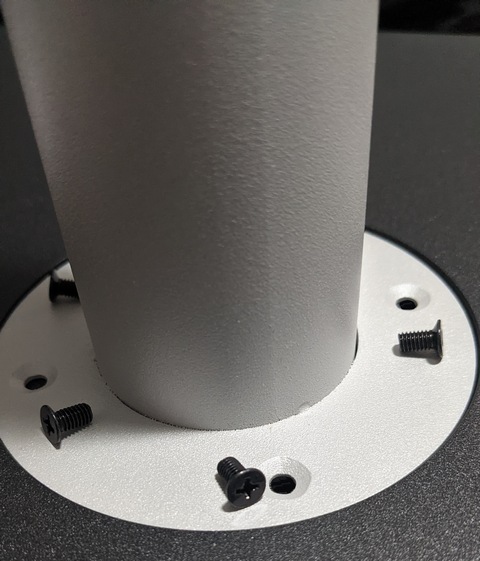

6. Sollevare il polo del supporto sulla base e allineare i fori.

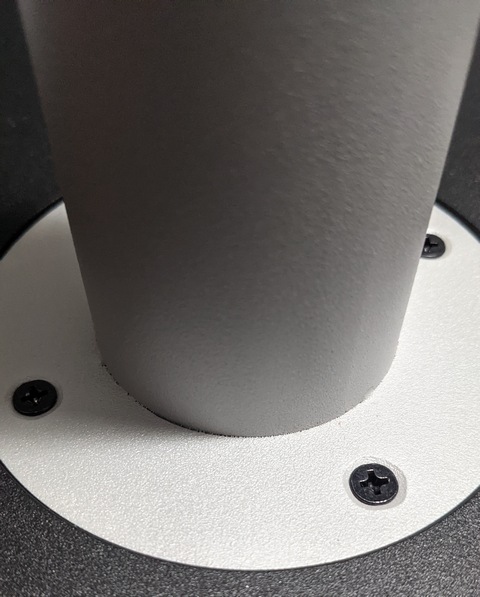

7. Utilizzare le viti a testa piatta per fissare il polo alla base del supporto.

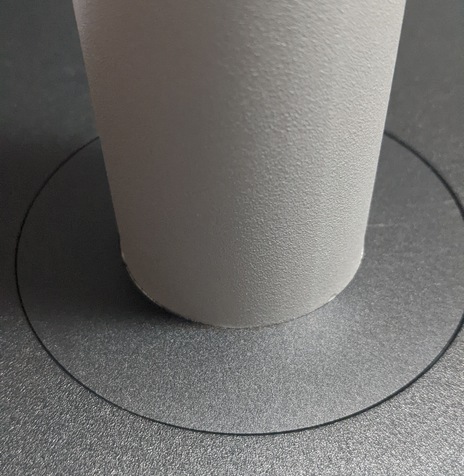

8. Allineare il coperchio dell'anello adesivo sopra le viti e premere in posizione.

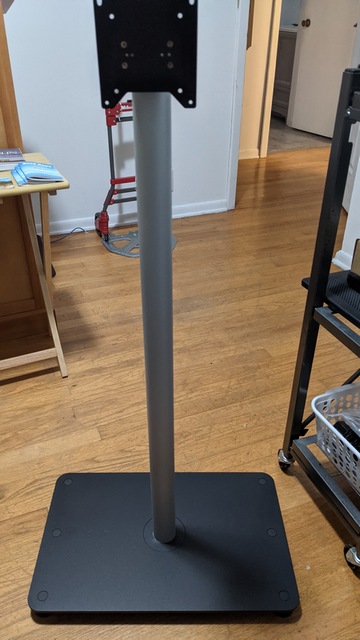

9. Far passare i cavi desiderati attraverso il foro nella parte inferiore della base e attraverso il foro di accesso nel polo.

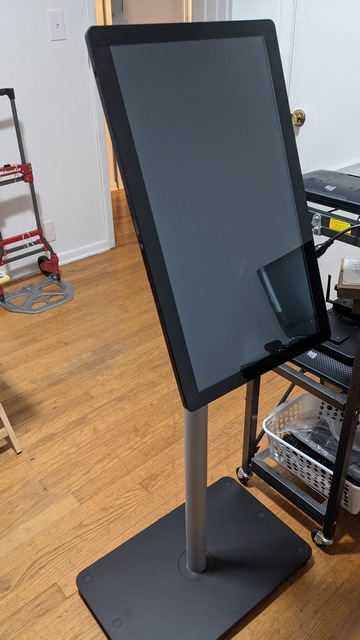

10. Fissare il monitor o il computer touch al polo utilizzando le viti VESA da 4 mm fornite. Se è necessario il VESA da 75 mm, utilizzare la piastra VESA da 75 mm inclusa.
