Come posso aggiungere o rimuovere memoria su un Elo I-Series 3 con Intel?

Questo articolo descrive come aggiungere o rimuovere la RAM (Memoria) su Elo I-Series 3 con sistemi Intel

Attenzione: Questa procedura è raccomandata per essere eseguita esclusivamente da specialisti elettronici certificati. Sconsigliamo vivamente di tentare senza esperienza pregressa nel disassemblaggio di dispositivi elettronici complessi. È consigliabile procurarsi sistemi con la capacità di RAM desiderata già installata, piuttosto che cercare di aumentarla dopo l'acquisto. Si prega di notare che eventuali danni al prodotto derivanti da questo processo non sono coperti dalla garanzia del produttore.

Specifiche della memoria RAM per I-Series 3 con sistemi Intel

Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM su 1 dei 2 slot (espandibile fino a un massimo di 32GB su 2 slot)
- NOTA: Memoria massima utilizzando 2 slot. Espandibile fino a un massimo di 8GB, SO-DIMM DDR5-4800. Controlla la marca della memoria inclusa nella tua unità prima di acquistare il kit di memoria.
i5 & i7: 16GB 4800MHz DDR5 SO-DIMM su 1 dei 2 slot (espandibile fino a un massimo di 32GB su 2 slot)
- NOTA: Memoria massima utilizzando 2 slot. Espandibile fino a un massimo di 32GB, SO-DIMM DDR5-4800. Controlla la marca della memoria inclusa nella tua unità prima di acquistare il kit di memoria.

Kit di aggiornamento della memoria da Elo

8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430

Hardware richiesto

Compatibile Elo I-Series 3 con sistema Intel
Superficie di lavoro protettiva
Cacciavite Philips #2
Strumenti professionali per sollevare in plastica (vedi esempio qui)

Passaggi

(questa procedura viene eseguita su I-Series 3 da 22 pollici con Intel)

1. Disconnetti l'alimentazione e qualsiasi cavo connesso dall'I-Series ed posiziona l'unità con il lato di fronte a terra su una superficie di lavoro protettiva.

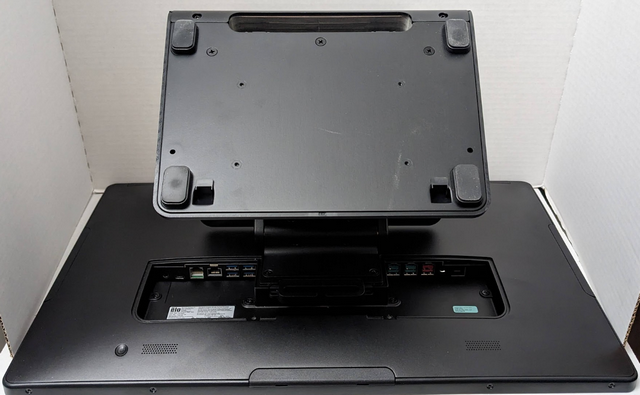

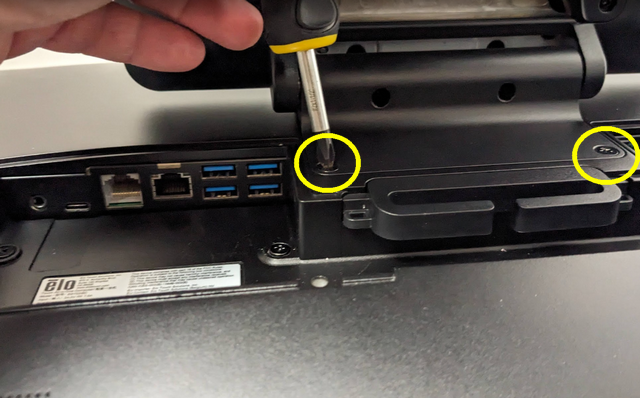

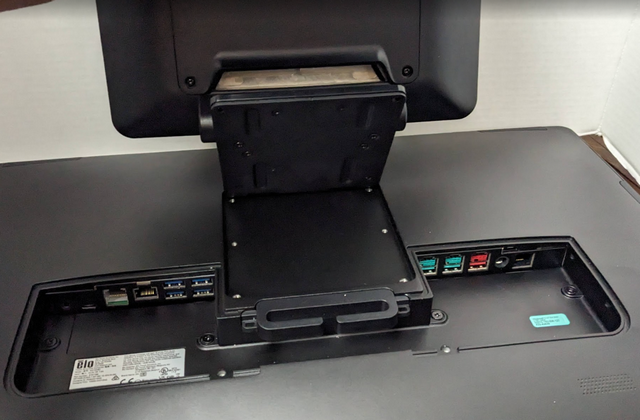

2. Rimuovi il supporto (se presente) rimuovendo le due (2) viti Philips nella parte inferiore del montaggio VESA.

3. Solleva il supporto lontano dall'unità.

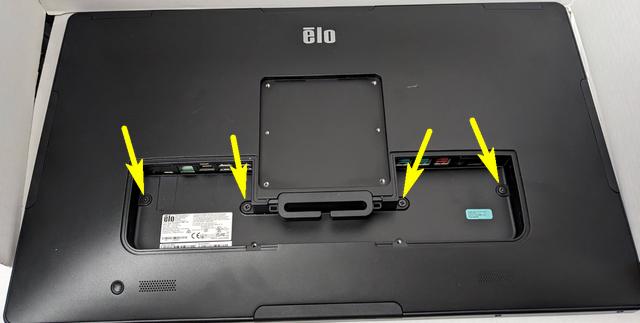

4. Rimuovi le quattro (4) viti Philips indicate di seguito.

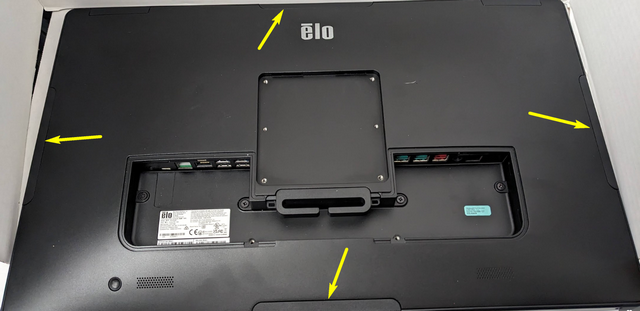

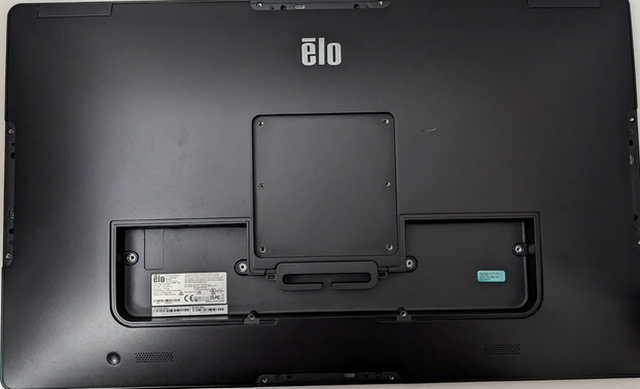

5. Rimuovi le quattro (4) coperture periferiche.

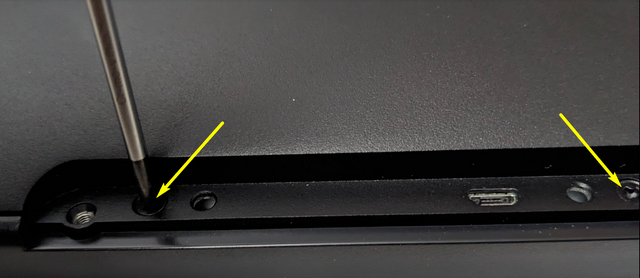

6. Rimuovi le due (2) viti in ciascun porta periferico, in totale ci saranno otto (8).

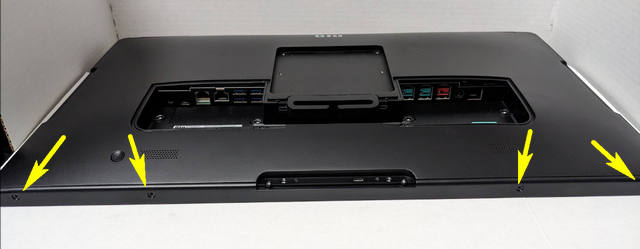

7. Rimuovi le quattro (4) viti Philips sul bordo inferiore dell'unità.

Nota: sui modelli da 15 pollici, ci saranno solo due (2) viti Philips sul bordo inferiore.

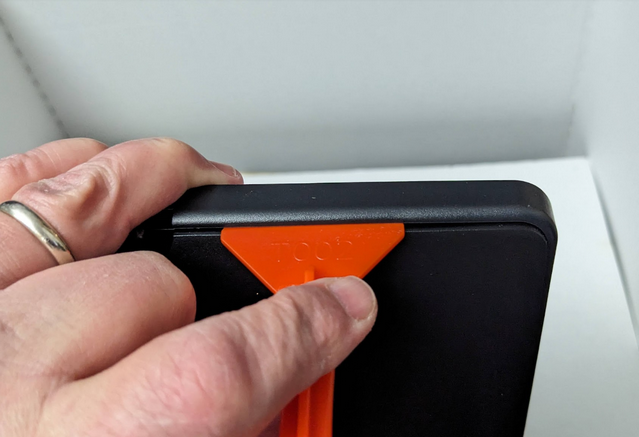

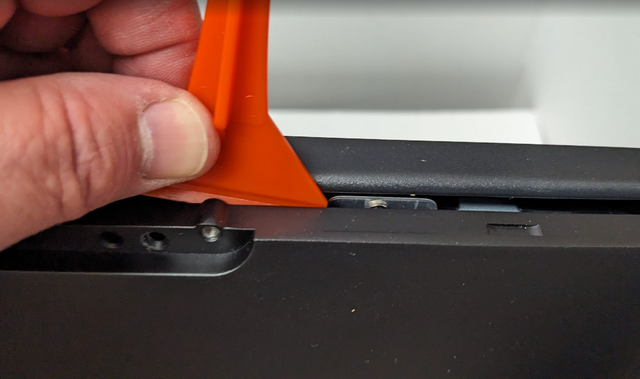

8. Utilizzando lo strumento professionale in plastica, solleva il coperchio posteriore lontano dal frontale. Inizia su uno dei bordi corti e lavora delicatamente intorno fino a quando il retro si separa dal frontale.

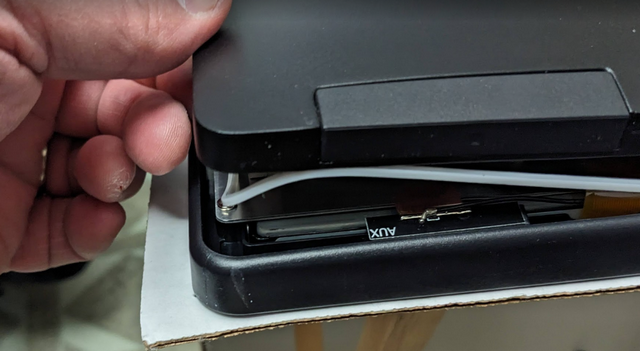

9. Solleva il coperchio posteriore, prestando particolare attenzione alla guarnizione in gomma. Se la guarnizione in gomma inizia a sollevarsi, fermati e riporta la guarnizione nella posizione corretta.

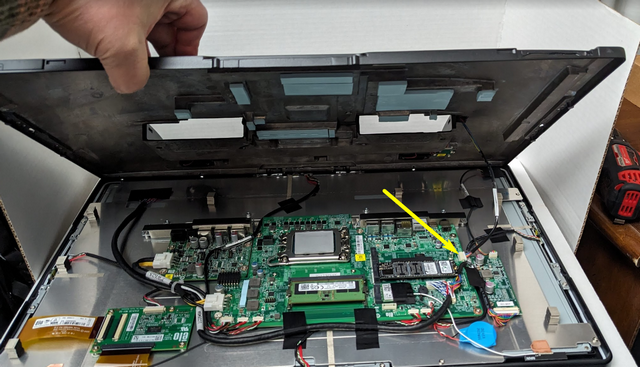

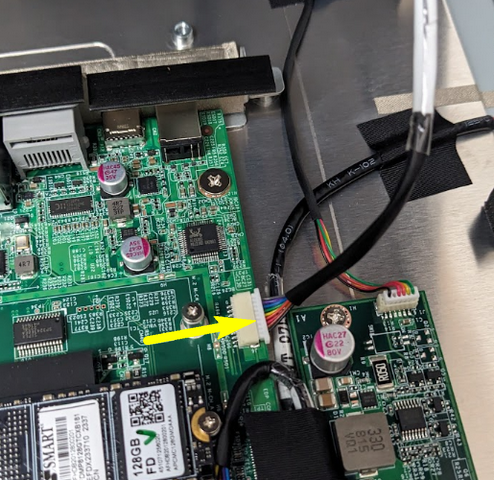

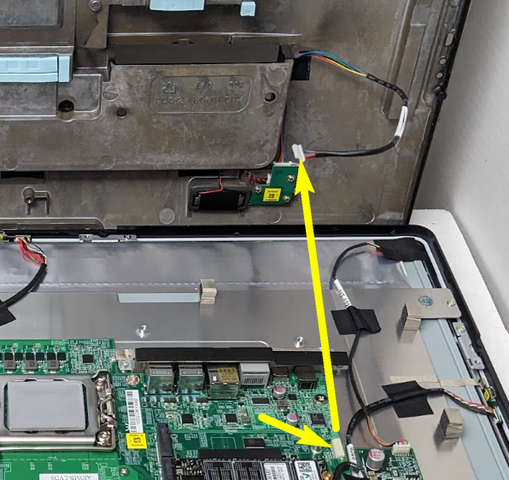

10. Sollevare con cura il coperchio posteriore. Fai attenzione alla connessione dei fili! Stacca con attenzione il connettore dei fili dalla scheda.

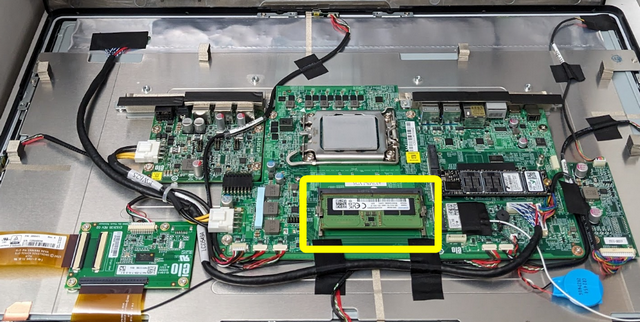

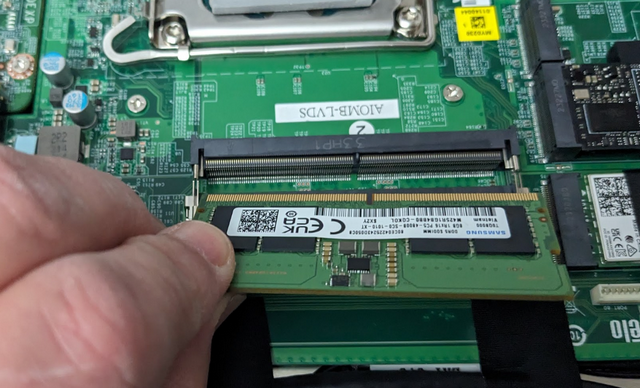

11. La RAM (Modulo di Memoria) si trova nella parte centrale superiore della scheda di circuito.

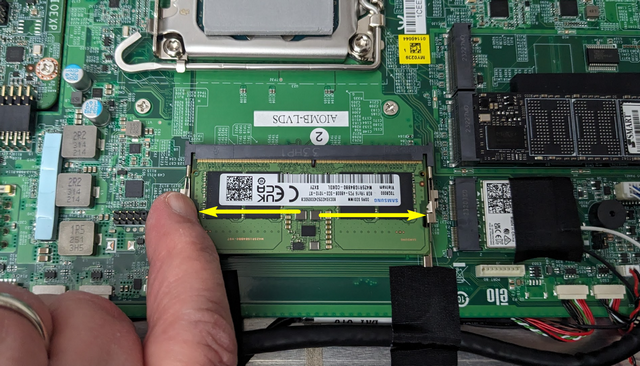

12. Premi le linguette di ritenzione della RAM verso l'esterno per rilasciare il modulo di memoria.

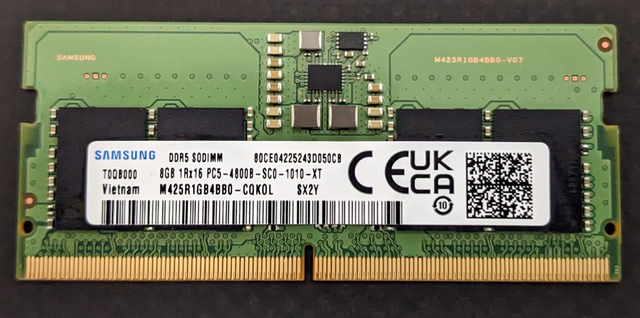

13. Sostituisci/Aggiungi con RAM compatibile.
