この記事ではE211544 GPIOケーブルの情報と仕様を提供します

以下はEloのAndroid AIOシステム、I-SeriesおよびBackpackで使用されるE211544 GPIOケーブルの情報です。このケーブルは、その機能を持つElo製品のGPIOポートに接続します。片方は製品とインターフェースするためのコネクタ、もう片方は顧客のGPIOソリューションまたはコネクタに接続するためのフライングリードです。

GPIOサポートのElo製品:

• 5V/200mAの出力が1つあります。
• 2つの入力（“1”=5V, “0”=GND）。

Elo GPIOケーブル部品番号: E211544: KIT, AAiO用GPIOケーブル
説明: I-Seriesのオールインワンサイネージ用GPIOポートインターフェースケーブル

仕様とピン配置:

• 電流 - 200 mA
• 電圧 - 5 V
• 互換性 - Android用I-Series
• ケーブルピンアウト
  • ピン 1 - 5V出力
  • ピン 2 - 入力接続1
  • ピン 3 - 入力接続2
  • ピン 4 - グラウンド
  • ピン 5 - グラウンド
• 寸法 - 1.8 m

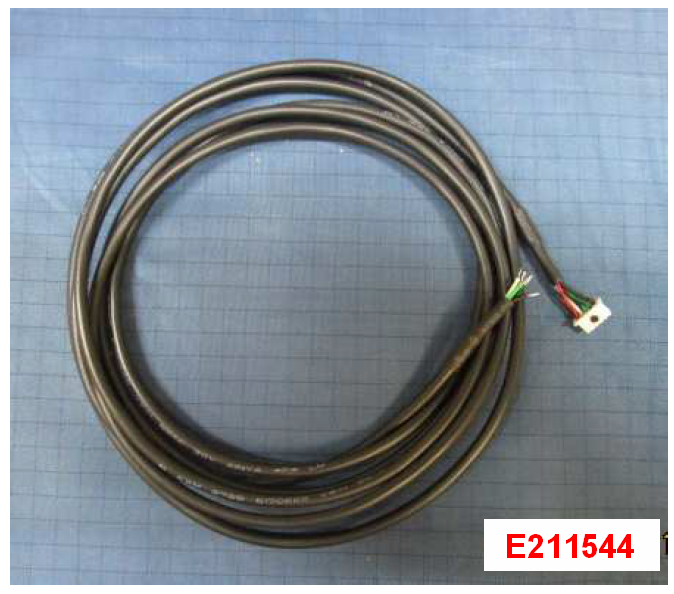

写真:

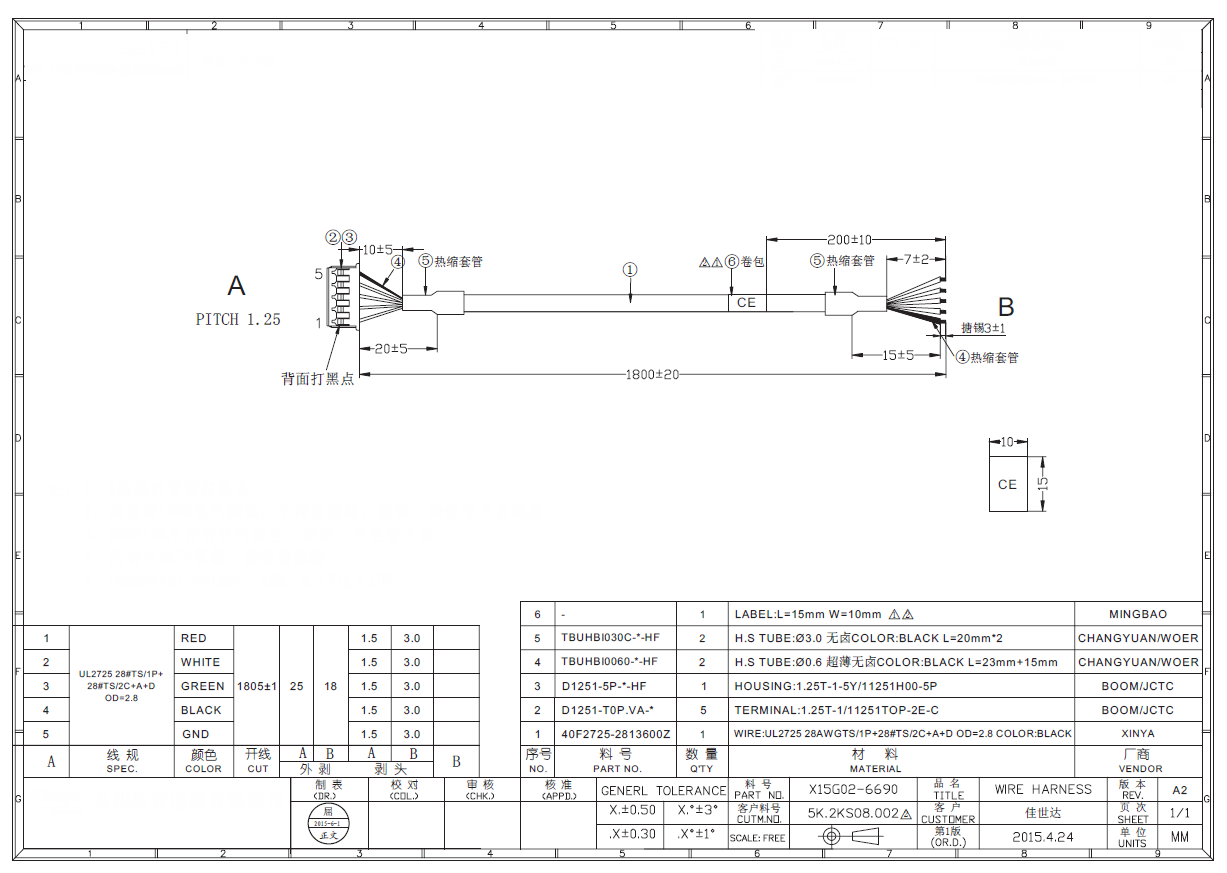

図面:
