この記事はP/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMIの仕様を提供します

P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMIの仕様は以下の通りです

E538507

• 説明: Eloケーブルキット、DVI-DからHDMI1.4ケーブル
• DVI-DからHDMIケーブルは、ケーブルの両側に2種類のプラグを含むものとします。一方は標準のDVI-D（シングルリンク）オスプラグ、もう一方は標準のHDMI 1.4タイプAオスプラグとします。
• 長さ: 1.8m (6フィート)
• 色: 黒
• すべてのケーブルとコネクタはPC-99準拠とします

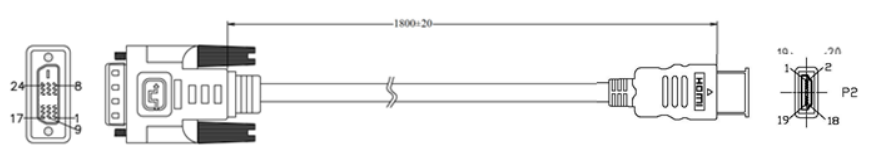

図面:

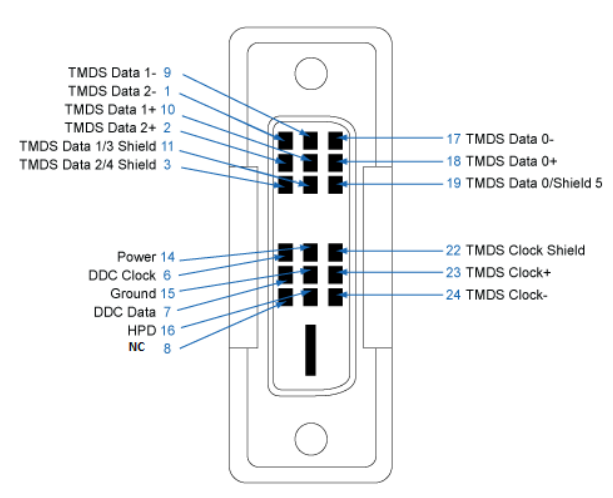

DVI-D（シングルリンク）配線図は以下の通りとします:

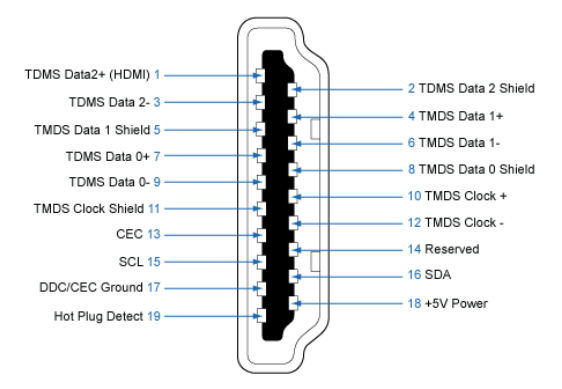

標準HDMI 1.4タイプA配線図は以下の通りとします:
