この記事では、Elo 5553L モニターの rs232 TRS ジャックのシリアルプロトコルとピン配置を提供します

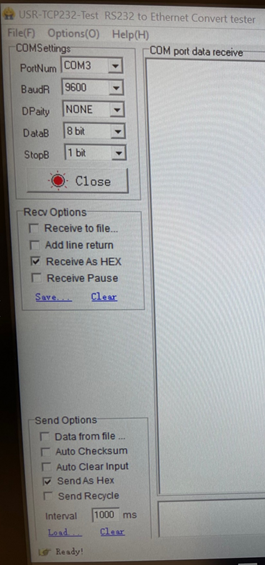

Elo 5553L/6553L IDS モニターで使用される RS232 シリアルプロトコルは以下の通りです。

• ボーレート = 9600
• パリティ = なし
• データビット = 8
• ストップビット = 1

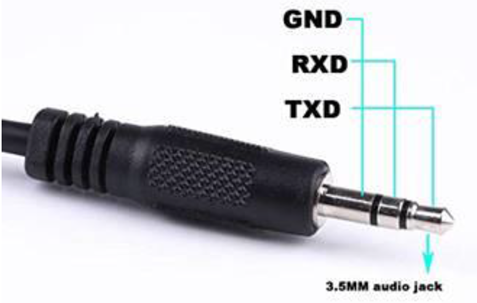

シリアル RS232 用の 3.5mm TRS ジャックのピン配置とダイアグラムは以下に示されています。
