この記事では、Elo 53シリーズIDSモニターのサポートされている取り付け方法についての情報を提供します。

• 注: IDSディスプレイの取り扱いや移動には、少なくとも2人が関与することを強くお勧めします。
• 注: IDSディスプレイを長時間下向きに置かないでください。そうするとLCDパネルに永久的な損傷が生じます。

取り付け方向
以下の取り付け方向がサポートされています: 横向き、縦向き、テーブルトップ。

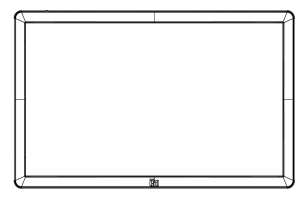

横向き
IDSディスプレイを横向きに取り付ける際は、Eloロゴが下記の画像と同じ位置に表示されることを確認してください。



縦向き
IDSディスプレイを縦向きに回転させる際は、Eloロゴが下記の画像と同じ位置に表示されることを確認してください。IOポートは下部に配置されます。



テーブルトップ
IDSディスプレイをテーブルトップアプリケーションで使用する際は、VESA取り付けパターンを使用してIDSディスプレイを支え、ディスプレイの重さを支えます。タッチスクリーンの平坦さを維持するために、周囲に追加のサポートを追加することも可能です。

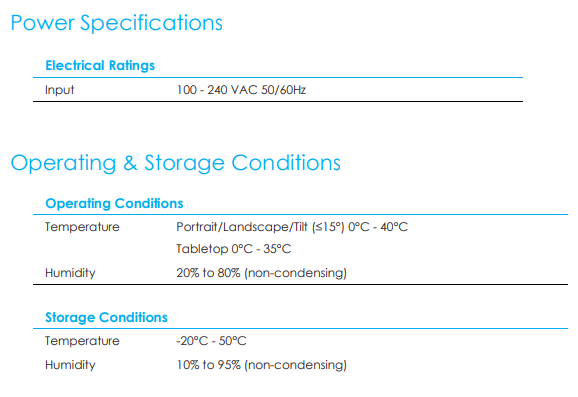

モニターの下の空気温度が動作仕様を超えないように冷却方法を講じる必要があります。テーブルトップモードの要件については「動作および保管条件」セクションを参照してください。

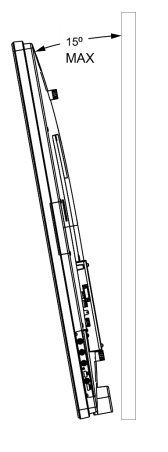

傾斜モード
IDSディスプレイは15ºの傾斜をサポートできます。


背面VESAマウント
IDSディスプレイの背面には、4穴の600x600mmおよび400x400mmの取り付けパターンが提供されています。
VESA FDMI準拠の取り付けは次の通りです。

寸法図についてはwww.elotouch.comを参照してください。

• 5553L 寸法図
• 6553L 寸法図

オプションの取り付け方法
IDS ET6553L/ET5553Lディスプレイ用のオプションの薄型壁取り付けキットが利用可能です。詳細情報はwww.elotouch.comのマーケティング仕様図で入手できます。

Elo薄型壁取り付けキット:

• P/N E282876および図面MS602094はIDS ET6553L用
• P/N E727774および図面MS602320はIDS ET5553L用

壁取り付けユーザーガイドを参照して、詳細なインストール情報をご確認ください。

縦向きでのスピーカー取り付け (オプション)

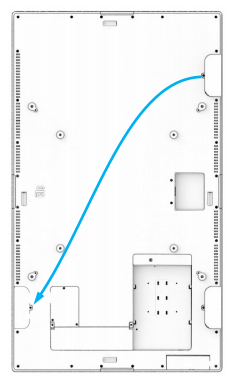

IDSディスプレイが縦向きで取り付けられている場合、右上のスピーカーを左下に移動して、より良い自然なステレオ性能を得ることができます。

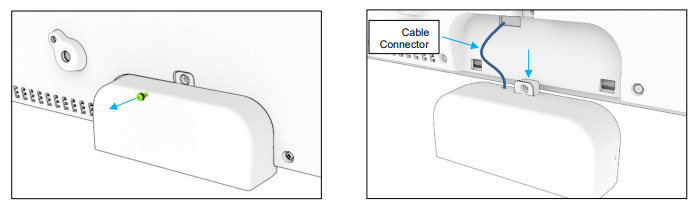

1. スピーカーの取り付けネジを外し、スピーカーを下にスライドさせて取り付けフックを外します。ケーブルコネクタが露出するまでスピーカーを十分に下に引き下げ、コネクタを取り外します。

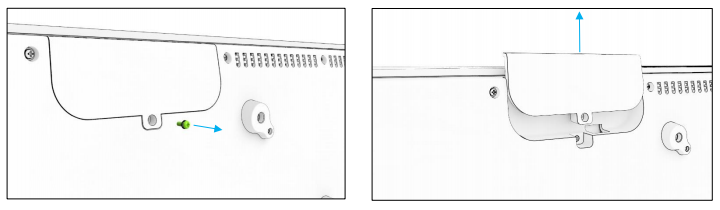

2. IDSディスプレイ右上の取り付けカバーの取り付けネジを外し、カバーを下にスライドさせて取り付けフックを外します。

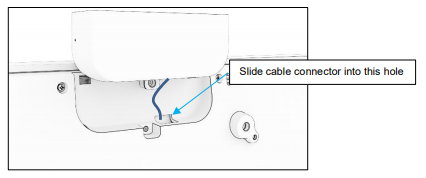

3. スピーカーケーブルコネクタを接続して新しい位置にスピーカーを取り付けます。次に、ケーブルとコネクタを穴を通して挿入し、スピーカーを上から下にスライドさせて両方のフックが背面カバーのスロットにかかるようにします。取り付けネジを再取り付けします。



4. ステップ2で取り外したカバーを旧スピーカー位置に取り付け、フックが背面カバーのスロットにかかるようにスライドさせてから取り付けネジを取り付けます。

上記の取り付け情報は5553L/6553Lのユーザーマニュアルの12-17ページにも記載されています。
