この記事では、Elo I-Series 3におけるRAM（メモリ）の追加または削除方法について説明します。

注意：この手順は、認定された電子の専門家のみが実施することを推奨します。複雑な電子機器の分解に関する事前の経験なしに行うことは強くお勧めしません。購入後にRAMを増設するのではなく、希望のRAM容量が事前にインストールされたシステムを調達することを推奨します。このプロセス中に発生した製品の損傷は、製造元の保証の対象外であることに注意してください。

Intelシステム用I-Series 3のRAMメモリ仕様

• Celeron & i3：2スロットのうち1つに8GB 4800MHz DDR5 SO-DIMM（最大32GBまで2スロット拡張可能）
  • 注：2スロット使用時の最大メモリ。最大8GBまで拡張可能、SO-DIMM DDR5-4800。メモリキットを購入する前に、ユニットに含まれているメモリのブランドを確認してください。
• i5 & i7：2スロットのうち1つに16GB 4800MHz DDR5 SO-DIMM（最大32GBまで2スロット拡張可能）
  • 注：2スロット使用時の最大メモリ。最大32GBまで拡張可能、SO-DIMM DDR5-4800。メモリキットを購入する前に、ユニットに含まれているメモリのブランドを確認してください。

Eloからのメモリアップグレードキット

• 8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
• 16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
• 32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430

必要なハードウェア

• 互換性のあるElo I-Series 3 Intelシステム
• 保護作業面
• #2フィリップスドライバー
• プロ用プラスチックてこ工具 (こちらの例を参照)

手順

• (この手順は、22インチI-Series 3 Intelで実施されています)

1. 電源とすべての接続ケーブルをI-Seriesから切断し、ユニットを保護作業面に顔を下に向けて置きます。

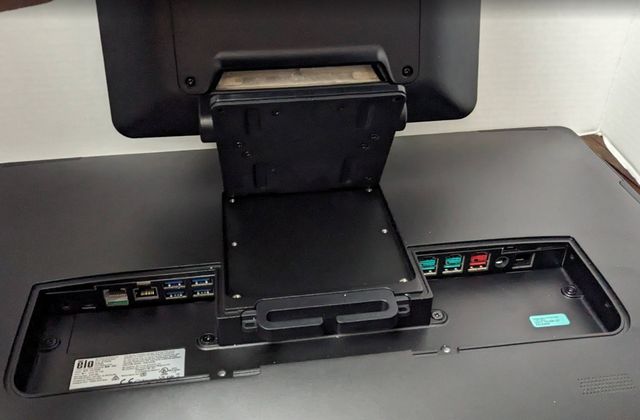

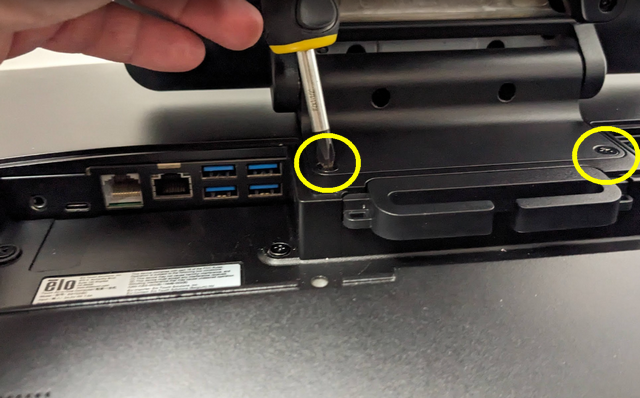

2. スタンド（装備されている場合）を取り外すには、VESAマウントの底にある2つのフィリップスビスを取り外します。

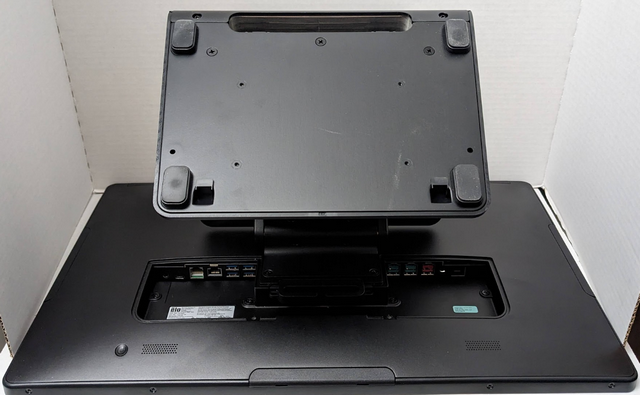

3. スタンドを ユニットから引き離して持ち上げます。

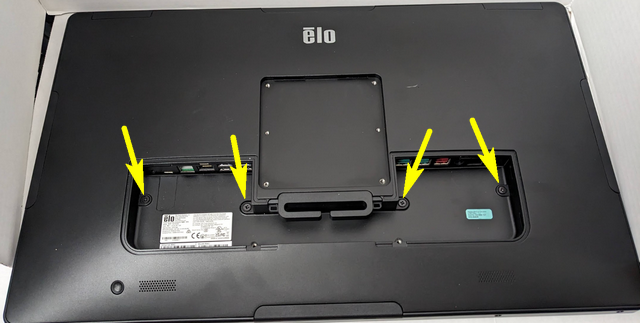

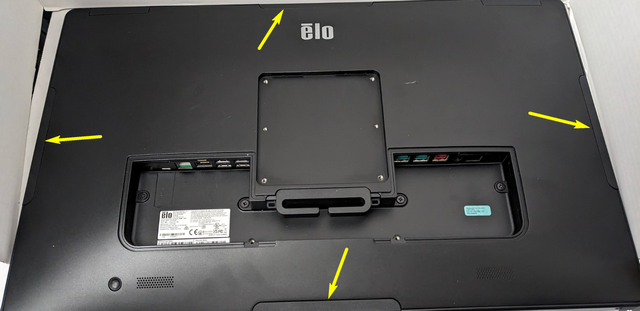

4. 下記の 4つのフィリップスビスを取り外します。

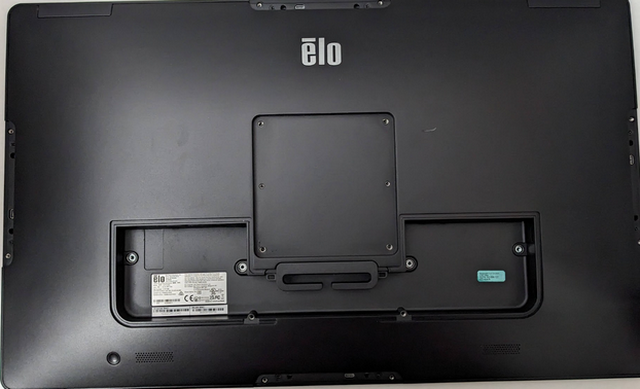

5. 4つの 周辺カバーを取り外します。

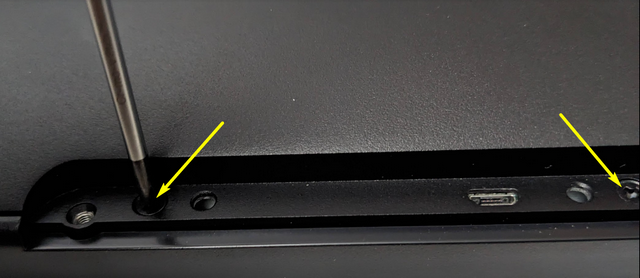

6. 各周辺ポートの2つのビスを取り外します。合計8つになります。

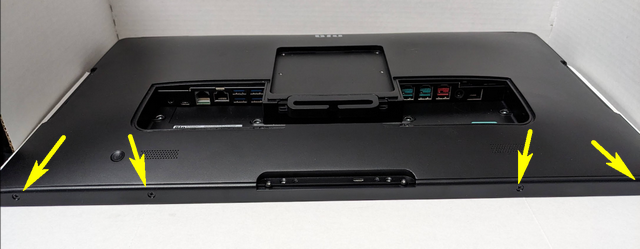

7. ユニットの底辺にある4つのフィリップスビスを取り外します。

• 注：15インチモデルの場合、底辺には2つのフィリップスビスのみがあります。

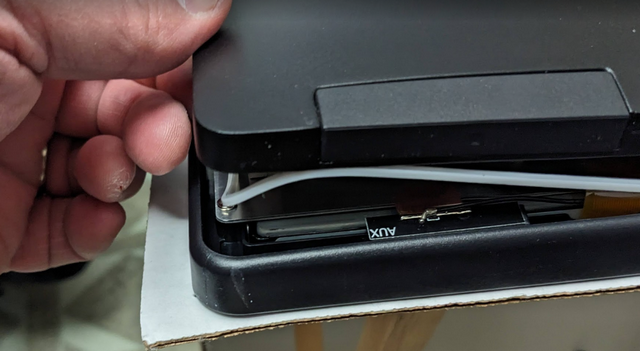

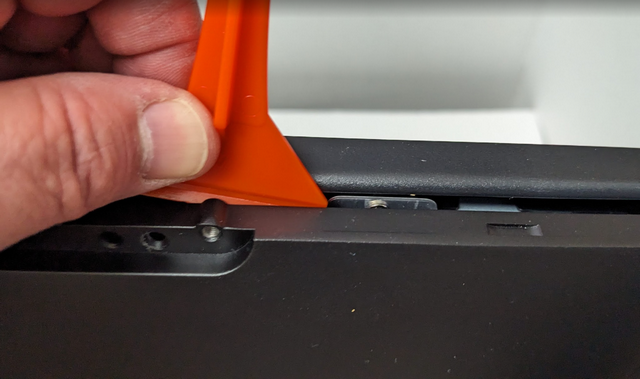

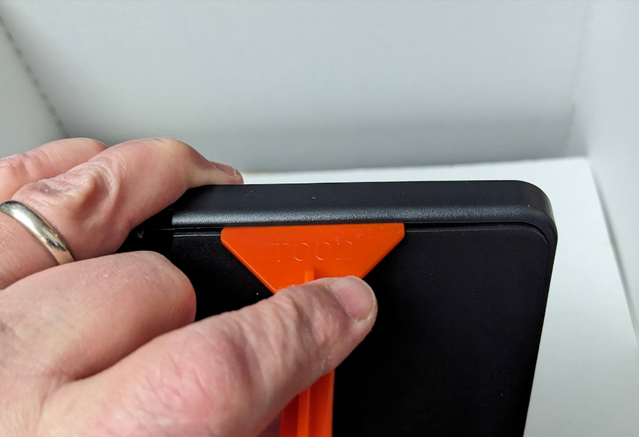

8. プロ用プラスチックてこ工具を使用して、 裏カバーを 前面ベゼルから引き離します。短い端の1つから始めて、裏面が前面ベゼルから分離するまで優しく周囲を作業します。




9. 裏カバーを持ち上げます。その際、ゴムシールガスケットに注意を払います。ゴムガスケットが持ち上がり始めた場合は、停止して、ガスケットを適切な位置に引っ張り戻します。

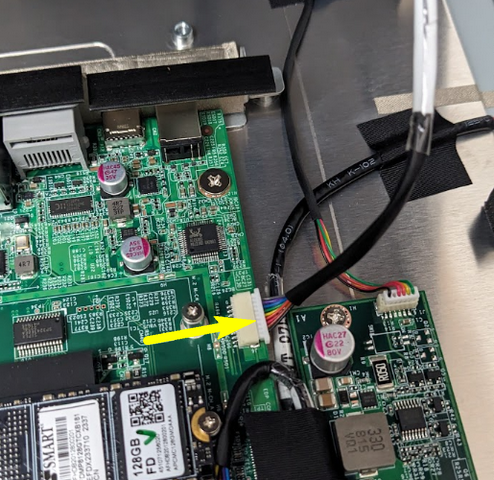

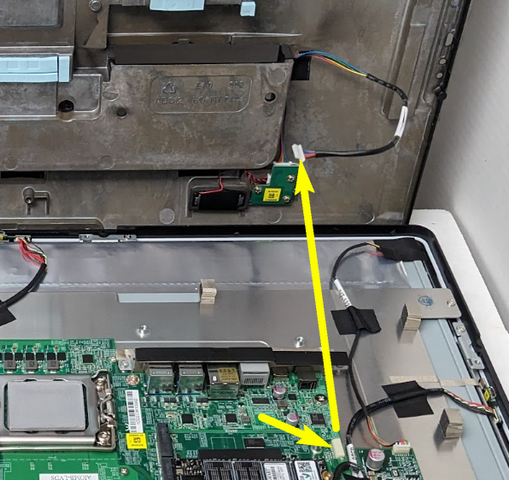

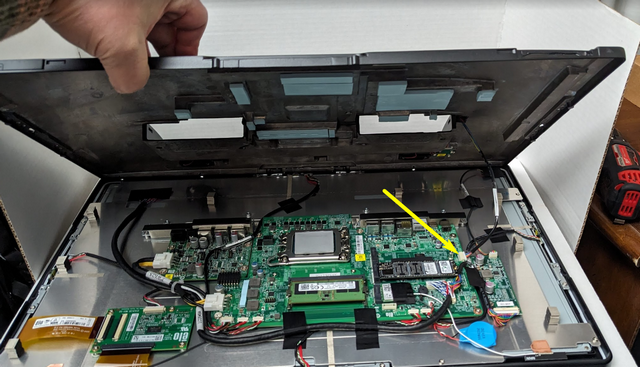

10. 注意深く裏カバーを引き離します。配線接続に注意してください！ 注意深くワイヤコネクタを基板から切断します。

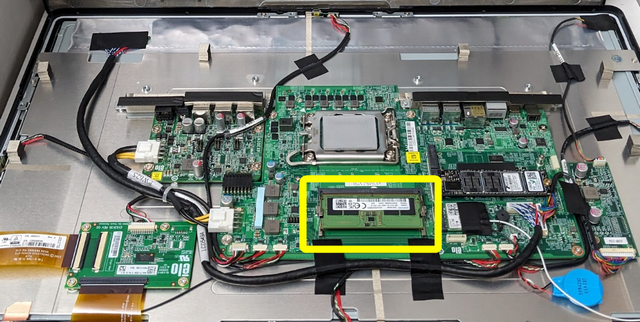

11. RAM（メモリモジュール）は、基板の中央上部に位置しています。

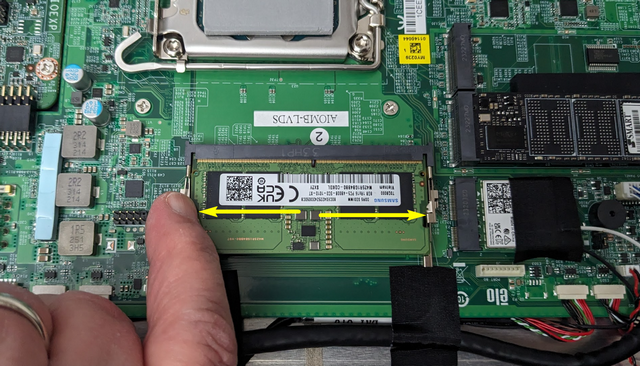

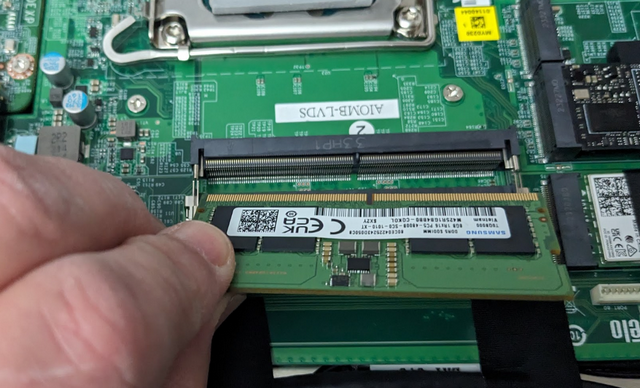

12. RAM保持タブを外側に押して、メモリモジュールを解除します。

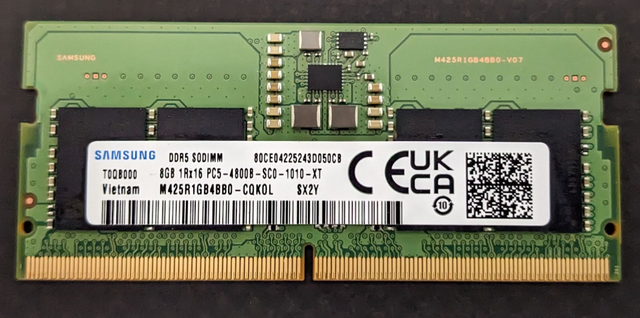

13. 互換性のあるRAMで 交換または追加します。

• 注：RAMのメーカーや種類を混在させないでください。交換する際は、常に同じブランドとタイプのRAMを使用してください。

14. I-Series 3システムを逆の手順で再組み立てします。
