この記事は、モニターの入力電源寸法がアダプターのコネクタサイズと異なる理由を説明します。

短い回答：接続の異なる側面（ジャック対プラグ）から測定されており、異なる基準点を使用しています。モニタージャックはその中心ピンと入口ボアをリストし、アダプターはプラグの内穴と外バレルをリストします。それらは互いに合うように設計されています。

概要

• 例（Elo 1504L）：

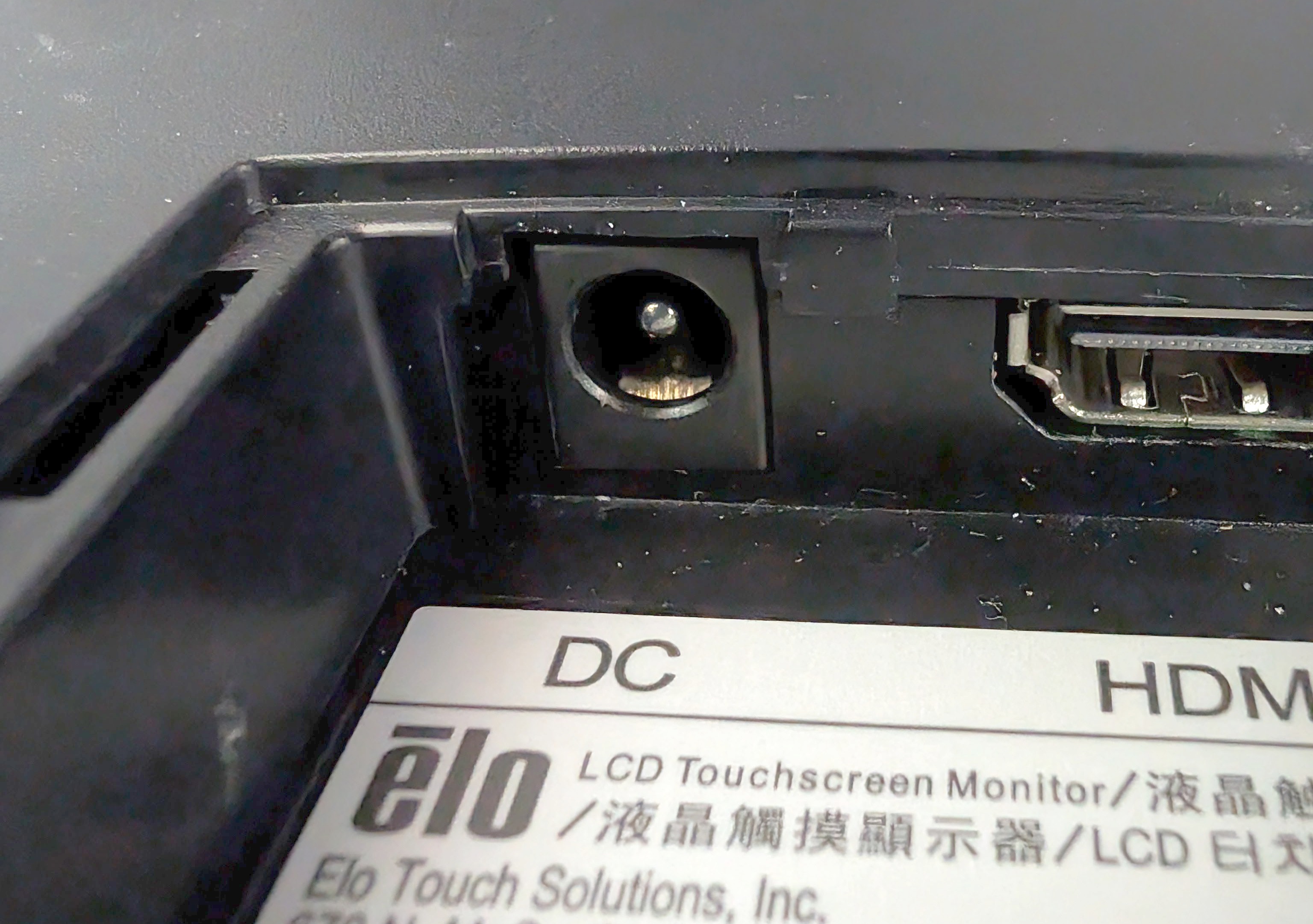

  • モニタースペック：“DCジャック (外径2.0mmピン、内径6.4mmバレル)”
  • 電源アダプタープラグ：“外径5.5mm × 内径2.1mm”
• この違いは正常で意図的なものです。部品は安全に接続できるように設計されています。

測定値の対応関係

• ジャック（モニター側）：
  • 2.0 mm = ジャックの中心ピンの直径
  • 6.4 mm = 入口ボア/カラーの直径（接触部ではなくガイド）
• プラグ（アダプター側）：
  • 5.5 mm = プラグ内部バレルの外径（OD）
  • 2.1 mm = プラグの穴の内径（ID）

中心ピン：2.0 mm対2.1 mm

• ジャックの中心ピンは2.0 mm（モニター側）です。
• プラグの内穴は2.1 mm（アダプター側）です。
• その0.1 mmの違いは意図的なクリアランスで、プラグがスムーズにスライドし、ジャックのスプリングコンタクトが信頼性のある電気接続のために適切な圧力を維持します。

「6.4 mmバレル内径」（ジャック側）

• 6.4 mmの値はジャックの前方ボア/入口であり、電気接触サイズではありません。
• ジャック内部では、スプリングコンタクトは5.5 mmのプラグバレルを保持するためにサイズされています。
• より大きい6.4 mmのボアは挿入クリアランスと公差を提供し、5.5 mmのプラグが完全かつ一貫して座ることができます。

互換性の概要

• 数値は異なりますが、提供される5.5 mm × 2.1 mmアダプタープラグは2.0 mmピンジャックと6.4 mm入口ボアと完全に互換性があります。この組み合わせは標準で、安全で適切な電源接続を提供します。

ベストプラクティスの確認

• 使用前に、電圧、電流定格、極性（通常は中心プラス）がモニターの要件と一致することを確認してください。

視覚的参考

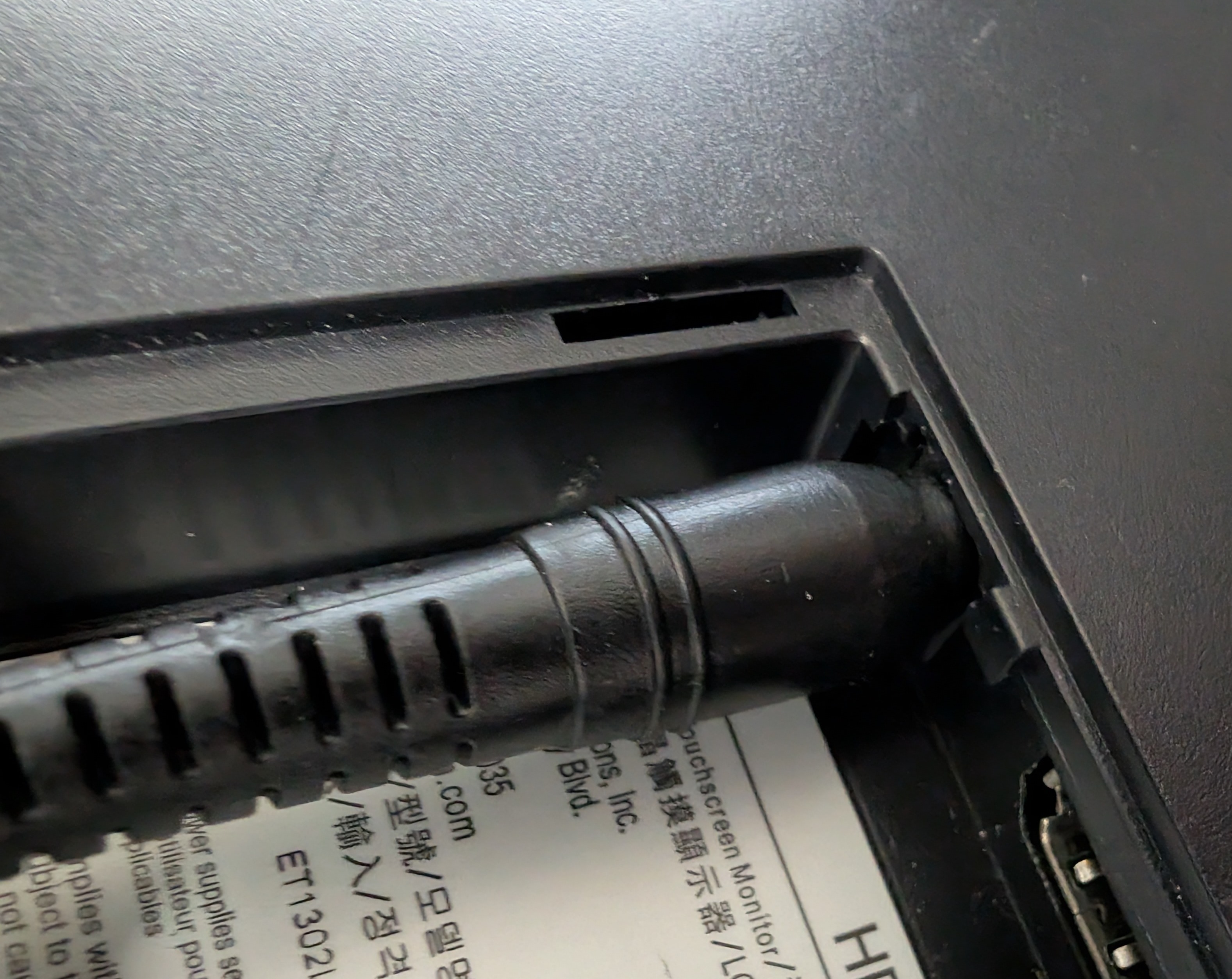

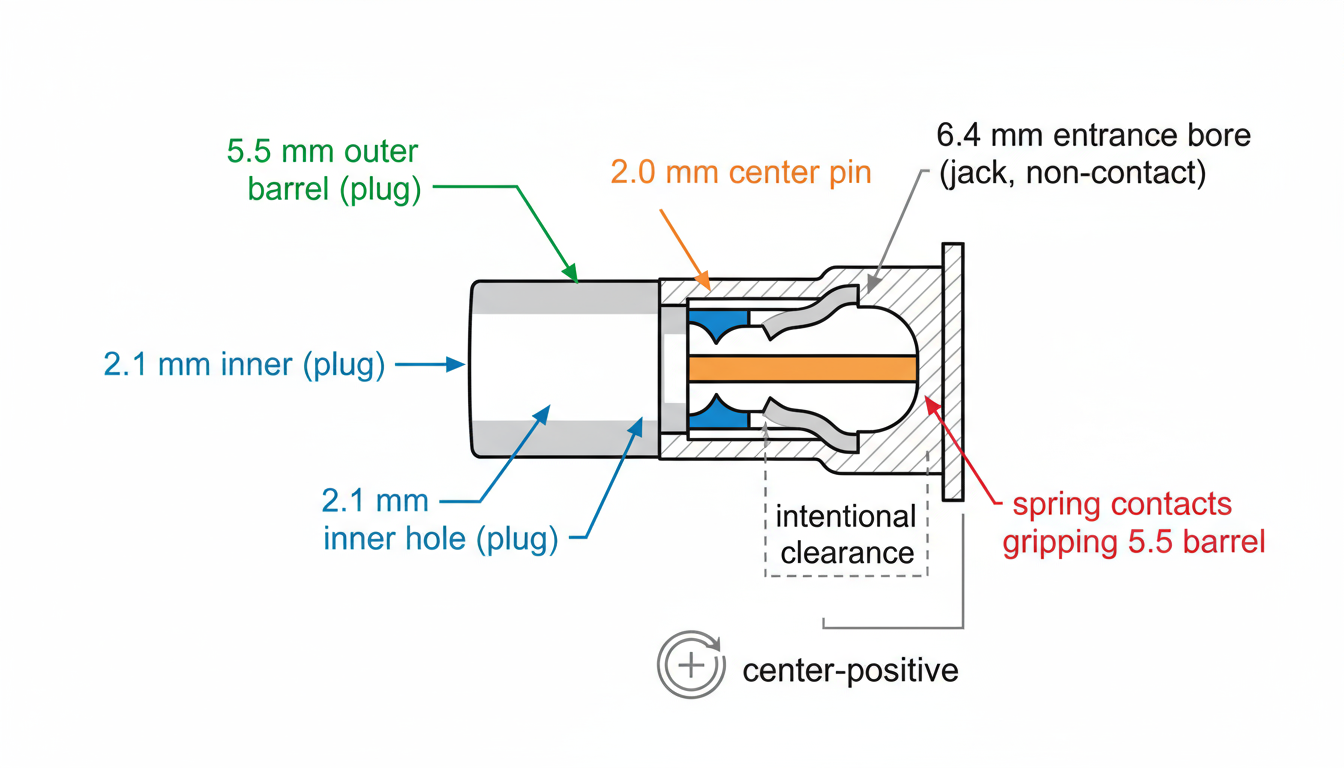

• 以下の写真/図を参照して、色分けされた断面を示します：
  • 5.5 mmプラグバレル（ジャックスプリングによって接触）

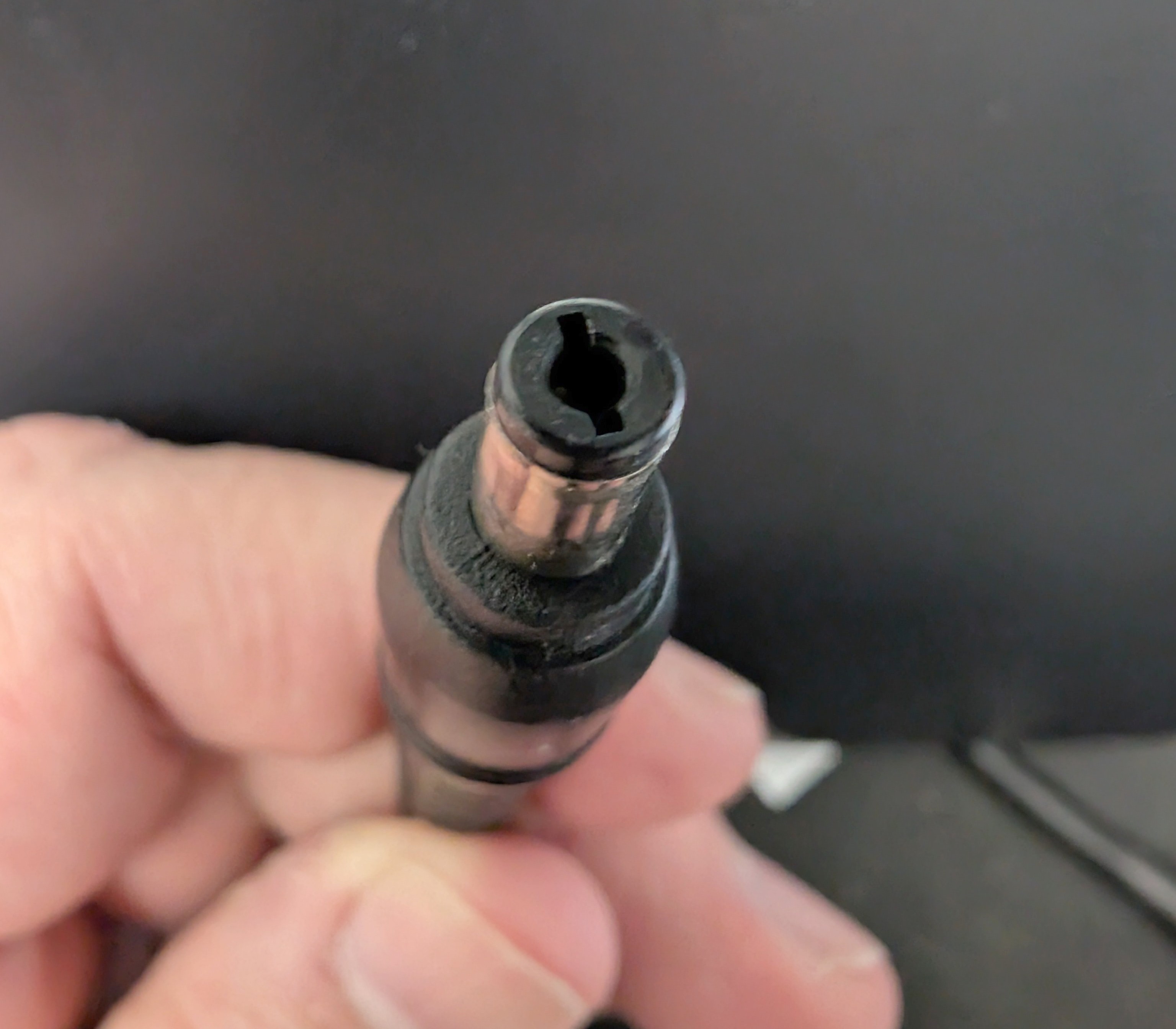

  • 約2.0 mmジャックピン上の2.1 mmプラグ内穴（意図的なクリアランス）
  • 6.4 mmジャック入口ボア（非接触ガイド）
