この記事では、Elo Backpack with Intelのリモート電源ボタンの使い方について説明します。

概要

Elo Backpack with Intelには、物理的な電源ボタンを押すことなく、システムをオンまたはオフにすることができるリモート電源スイッチポートが含まれています。このポートは、バックパックがキャビネット、エンクロージャ、またはディスプレイの後ろに取り付けられている設置を想定しています。

リモート電源スイッチは、物理的な電源ボタンと同じ機能を果たし、代替の制御方法として提供されています。

リモート電源スイッチの動作方法

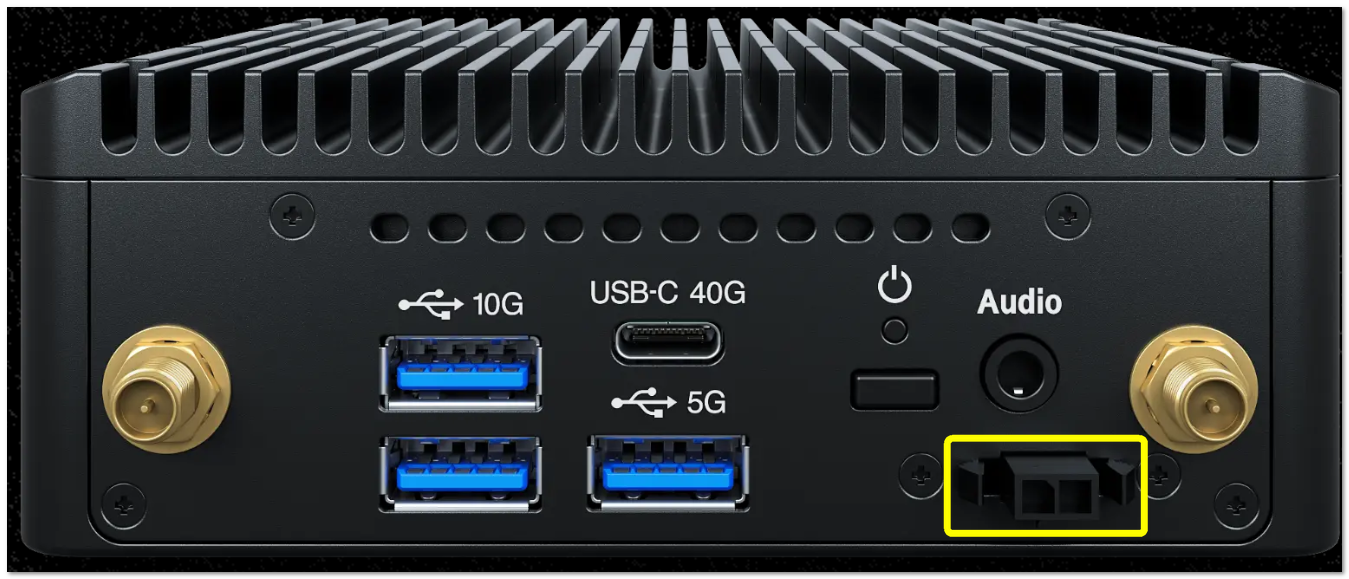

• このポートはPhoenixコネクタを使用します。

• 電源制御はモメンタリ接点を使用してトリガーされます。

• 接点を一時的に閉じることで、電源ボタンを押す動作をシミュレートします。

• 外部電圧は適用しないでください。

コネクタの詳細とピン配置

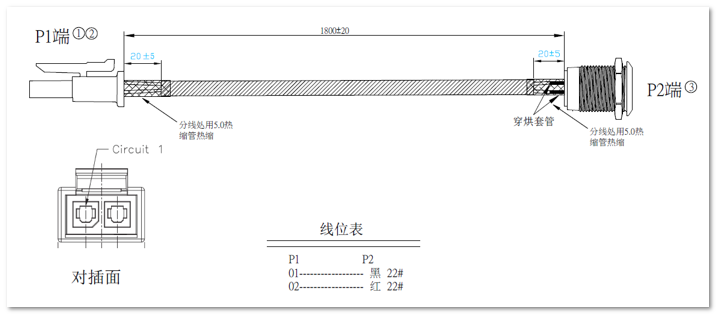

リモート電源スイッチコネクタ (CN11) は以下のピン割り当てを使用します:

• 一時的にピン 1をピン 2に短絡させることでシステムをオンまたはオフにします。

• 推奨される押下期間: 0.5～1秒

• 電源の動作はBIOSおよびOSの電源ボタン設定に従います。

一般的な使用例

• キオスクやキャビネットの外部または隠れた電源ボタン

• PLCまたは自動化システムからのリレー制御

• エンクロージャまたはディスプレイと同期された電源制御

• 物理的な電源ボタンがアクセスできない設置

顧客要件が異なるため、Eloは標準のリモート電源ケーブルを提供しておりません。顧客は特定の設置ニーズに応じてPhoenixコネクタを配線できます。

Elo IDSディスプレイとの統合

Intel搭載のバックパックが互換性のあるElo IDSディスプレイに取り付けられている場合、リモート電源スイッチポートを使用して、ディスプレイとバックパック間で電源制御を同期させることができ、両方のデバイスが同時にオンおよびオフになります。

重要な使用上の注意

まとめ

Elo Backpack with Intelのリモート電源スイッチポートは、Phoenixコネクタとモメンタリ接点を使用してシステム電源をリモート制御する簡単で低電圧の方法を提供します。これにより、メイン電源を切り替えることなく、キャビネット、キオスク、Eloディスプレイ設置に柔軟に統合することが可能です。
