Elo Backpack®のRTCバッテリーをIntelで交換する方法は？

この記事では、インテルプロセッサを搭載したElo Backpack®のリアルタイムクロック（RTC）バッテリーの交換手順を提供します。

ℹ 始める前に
ユニットをサービスする前に、電源をオフにし、すべての電源および周辺機器ケーブルを外し、内部コンポーネントの損傷を防ぐために適切なESD（静電気放電）保護を使用してください。

インテルを搭載したElo Backpackを清潔で保護された作業面に置きます。
電源ブリックの保持ねじを外し、電源ブリックを取り外します。
サーフスマウントブラケットが取り付けられている場合は、4つのマウンティングねじを外してブラケットを取り外します。
プラスドライバーPH1を使用して、シャーシを固定している15個のねじを取り外します。
トップカバーをボトムシャーシから慎重に分離します。

金属カバーは筐体にわずかに付着している場合があります。必要に応じて、プラスチックのてこを使用してカバーを先に分離し、手で持ち上げる前にゆっくりと行ってください。

RTCバッテリーコネクタや配線を損傷しないように注意してください。

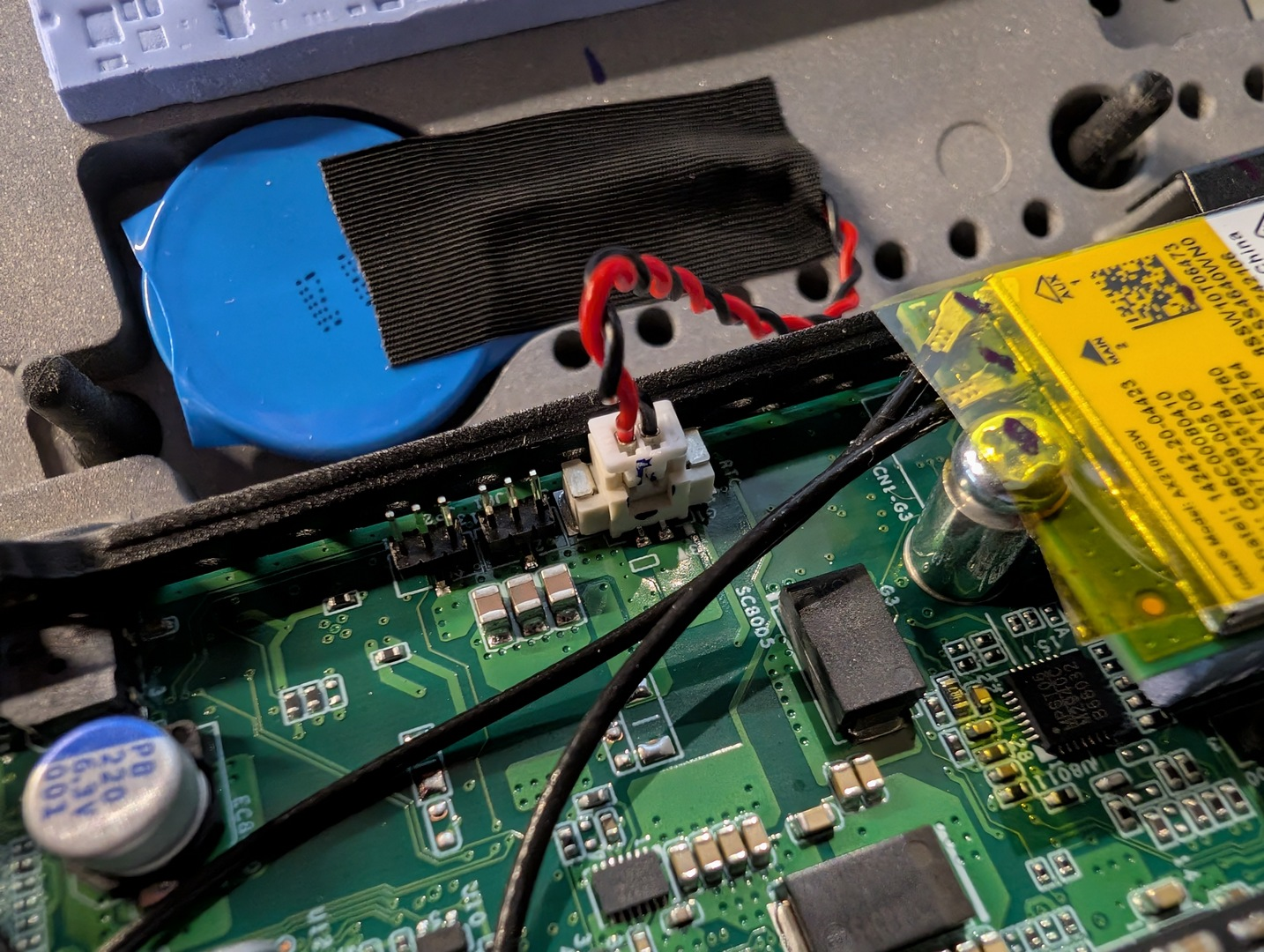

RTCバッテリーコネクタをシステムボードから外します。
RTCバッテリーを固定している黒い布テープを慎重に剥がし、シャーシからバッテリーを取り外します。
元の位置にCR2450W高温コインマンガン二酸化リチウムバッテリーを取り付けます。
元の黒い布テープを使用して交換用バッテリーを固定します。
RTCバッテリーコネクタをシステムボードに再接続します。
分解手順を逆にしてBackpackを再組み立てます。

⚠ 重要
RTCバッテリーは同じバッテリータイプまたはElo承認の同等品のみで交換してください：CR2450W高温コインマンガン二酸化リチウムバッテリー。誤ったバッテリータイプを使用すると、不適切な動作やシステムの損傷を引き起こす可能性があります。

💡 ヒント
RTCバッテリーを交換すると、バッテリーが完全に放電している場合、システムの日付、時刻、BIOS設定がリセットされることがあります。交換後にBIOS設定とシステムクロックを確認してください。
