この記事では、サポートされている取り付けオプションを使用して、Elo BackpackをIntel® Compute Deviceに取り付ける方法を説明します。
Elo Backpackは標準100 mm取り付けパターンをサポートしており、代替の取り付け方法のためのブラケットが含まれています。
サポートされている取り付けオプション
Elo Backpackは以下のオプション1aまたはオプション1bを使用して取り付けることができます。
オプション1a: 100 mm貫通穴取り付けパターン
Elo Backpackには100 mm × 100 mm貫通穴取り付けパターンが含まれています。
上部の取り付け穴はフラットヘッドネジ用に逆さにされています。
取り付けの詳細
取り付けパターン: 100 mm × 100 mm
取り付け穴: 逆さ
ネジの種類: M4フラットヘッドネジ
付属ハードウェア: M4 × 40 mmフラットヘッドネジ
📌 注意: ネジの長さと種類は、取り付けブラケットの厚さおよびElo Backpackが取り付けられる面に応じて異なる場合があります。
⚠️ 警告: ネジが底につかないこと、またはエンクロージャに過剰な圧力をかけないことを確認してください。締めすぎると、デバイスが損傷する可能性があります。
オプション1b: 付属のサイドブラケットを使用した取り付け

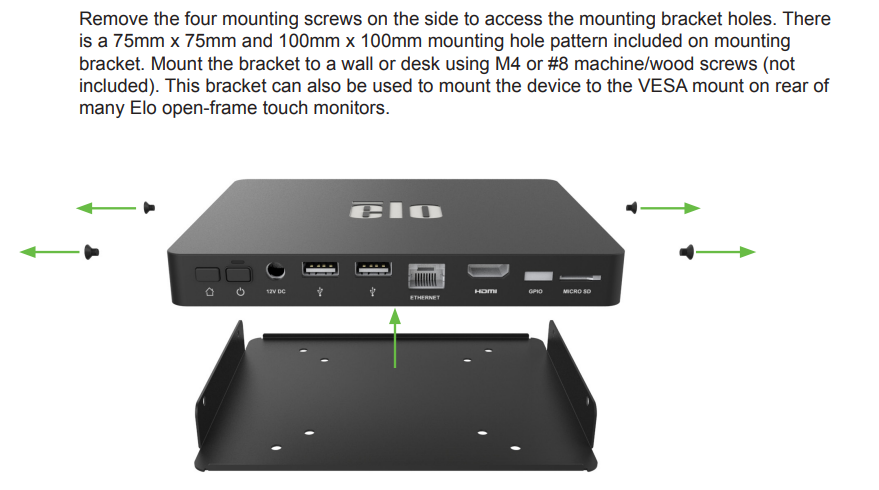

Elo Backpackは付属のサイド取り付けブラケットを使用して取り付けることもできます。
ブラケットの取り付け
-
付属のハードウェア:
M4 × 5 mmマシンネジ (4個) をブラケットをバックパックに取り付けるために使用します。
ブラケットはデバイスの側面に直接取り付けます。
表面への固定
4本のM4または#8取り付けネジを使用して、ブラケットを堅固な面に固定します。
表面取り付けネジは含まれていません
ネジの種類と長さは、表面の材料と構造によって異なります。
📌 注意: 表面用の取り付けネジは含まれていません。取り付け面（金属、木材、石膏ボードなど）に適したネジを選択してください。
🚫 警告: 取り付け面がElo Backpackおよび接続されているすべてのケーブルの重量を安全に支えられることを確認してください。不適切な取り付けは、デバイスの損傷や人身事故を引き起こす可能性があります。
一般的な取り付けガイドライン
ℹ️ リマインダー:
- デバイスを堅固で安定した面に取り付ける
- エンクロージャ周囲に十分な空気の流れを確保する
- 通気フィンをふさがない
- 接続されているすべてのケーブルにストレインリリーフを提供する
ヘルプが必要ですか？
取り付けの互換性について質問がある場合や、追加のガイダンスが必要な場合は、Eloテクニカルサポートにお問い合わせください。
