이 문서에서는 Elo IDS 터치 모니터의 펌웨어를 업데이트하는 방법을 설명합니다.

Ⅰ. 필요한 자료:

* Windows XP 또는 Windows 7 호스트 컴퓨터
* 비디오 케이블 (VGA, HDMI 또는 DisplayPort)
* USB 케이블 (타입 A에서 타입 B)
* CDM v2.12.06 WHQL 인증.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. IDS 01/02 시리즈의 펌웨어를 업그레이드하는 단계:
비디오 케이블과 USB 케이블을 호스트 PC에서 모니터로 연결합니다. 모니터와 호스트 PC의 전원을 켭니다.

1. CDM v2.12.06 WHQL 인증.zip 폴더의 내용을 데스크탑에 복사합니다.
2. dpinst-amd64.exe 응용 프로그램을 설치합니다. (32비트 머신에는 dpinst-x86.exe를 사용하십시오)
3. 시스템의 Windows 머신에 따라 CP210x_Windows_Drivers를 설치합니다.

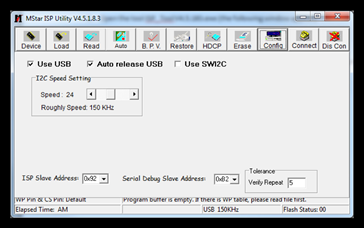

4. ISP_Tool V4.5.183.exe 도구를 엽니다 (다음 창이 나타남) a. CONFIG 탭을 클릭합니다.



b. “USB 사용 및 자동 해제 USB 사용” 체크 박스를 선택합니다. I2C 속도를 24로 설정합니다 (24 이상의 속도는 권장하지 않음).

5. 연결 탭을 클릭합니다.
장치 유형을 나타내는 팝업이 열립니다 (아래 창과 유사). 확인을 누릅니다.

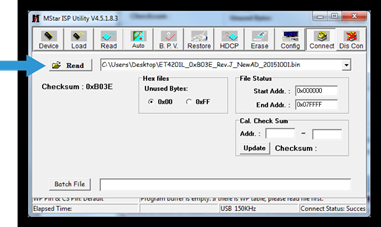

6. 읽기 탭을 클릭합니다.
a. 읽기 버튼을 선택하고 사용할 펌웨어 파일을 선택합니다.

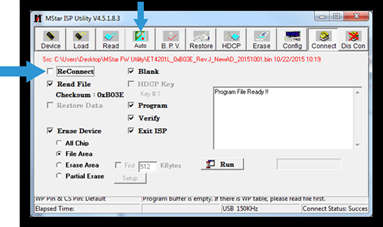

7. 자동 탭을 선택하고 ReConnect 박스를 선택 해제합니다.



8. 실행을 선택합니다. 이로써 펌웨어 업데이트 프로세스가 시작됩니다. 이 프로세스는 몇 분이 소요됩니다. 펌웨어가 업데이트되는 동안 케이블을 뽑거나 디스플레이를 만지지 마세요.

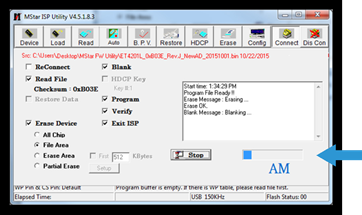

9. 진행 상황을 나타내는 상태 표시줄을 볼 수 있습니다.

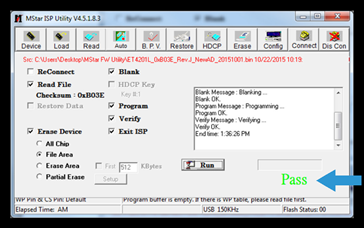

10. 프로세스가 완료되면 모니터가 재시작됩니다. 모니터 재시작 후 상태 표시줄 아래에 PASS가 초록색으로 표시됩니다. 이제 펌웨어가 최신 버전으로 업데이트됩니다.
