이 문서에서는 Elo IDS 04/54 시리즈 모니터에서 공장 OSD 메뉴에 들어가는 방법을 설명합니다.

Elo의 IDS 04/54 시리즈 모니터에서 공장 OSD 메뉴에 들어가려면 아래 옵션 중 하나를 따르세요. 해당 모델에는 3204L, 4304L, 5054L, 5554L, 6554L이 포함됩니다.

옵션 1: 유선 OSD 리모컨 사용
모니터 전원이 꺼진 상태에서 선택 버튼을 누르고 전원 버튼을 누릅니다. 그러면 공장 OSD 메뉴가 열립니다.

옵션 2: OSD 리모컨 없이 모니터 제어 사용
모니터 전원이 꺼진 상태에서 메뉴 버튼을 누르고 전원 버튼을 누릅니다. 그러면 공장 OSD 메뉴가 열립니다.

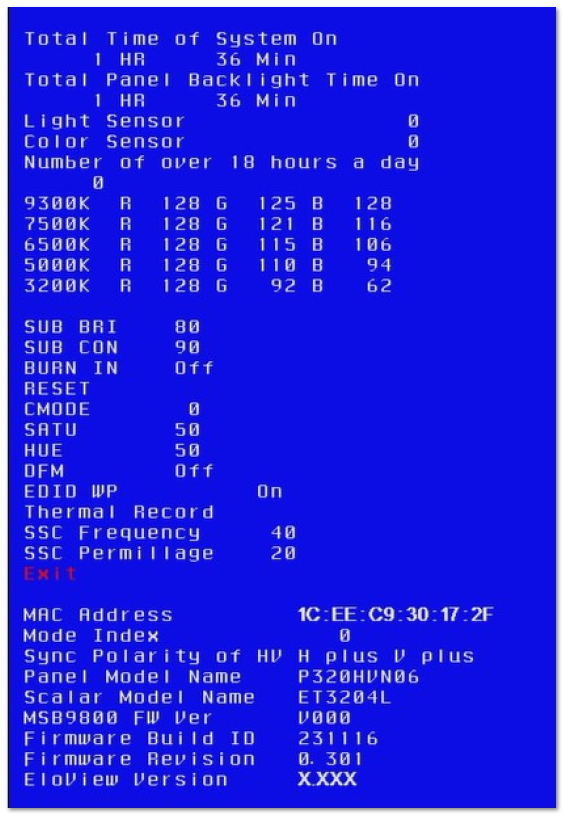

메뉴:

시스템 켜진 총 시간 [HR] [Min]
패널 백라이트 켜진 총 시간 [HR] [Min]
빛 센서 [빛 센서 실제 값]
색상 센서 [색상 센서 실제 값]
하루 18시간 초과 횟수 [정수 값]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], 기본값: 90
BURN IN [켜기/끄기], 기본값: 꺼짐
RESET 공장 초기화
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [켜기/끄기], 기본값: 켜짐

DFM [켜기/끄기], 기본값: 꺼짐
EDID WP [켜기/끄기], 기본값: 켜짐
온도 기록
SSC 주파수
SSC 퍼밀리지
종료

모드 인덱스
HV의 동기 극성
패널 모델 이름
스케일러 모델 이름
스케일러 FW 버전
IoT FW 버전

디버그 모드
모니터 버튼 사용: 모니터가 꺼진 상태에서 비디오 버튼을 누르고 전원 버튼을 동시에 누르면 디버그 모드 메뉴가 표시됩니다.
OSD 리모컨 사용: 모니터가 꺼진 상태에서 메뉴 버튼을 누르고 전원 버튼을 동시에 누르면 디버그 모드 메뉴가 표시됩니다.

디버그 모드 중:

1. OOR (범위 초과) 메시지가 제거됩니다. OSD는 모니터가 비디오를 표시하는 동안 진단 매개변수를 보여줍니다. 전원 키를 제외한 모든 키는 비활성화됩니다. 매개변수에는 OOR 상태, 모드 인덱스, 타이밍, 수평 및 수직 합계, 수평 및 수직 주파수, 수평 및 수직 동기 극성, 수평 및 수직 위치, 픽셀 클럭이 포함됩니다. 활성 비디오 소스는 표시되거나 감지되지 않음을 보고해야 합니다.

2. Elo 로고 화면이 비활성화됩니다.
   디버그 모드를 종료하려면 모니터 전원을 끄십시오.
