이 문서에서는 Elo 5553L 모니터의 RS232 TRS 잭에 대한 직렬 프로토콜 및 핀 배치를 제공합니다.

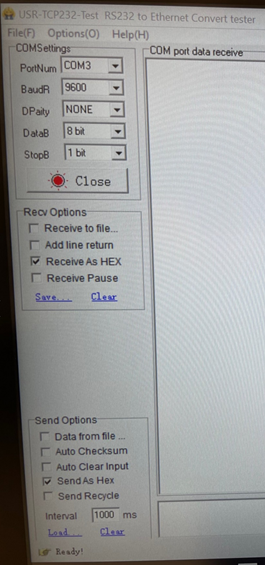

Elo 5553L/6553L IDS 모니터에서 사용되는 RS232 직렬 프로토콜은 아래와 같습니다.
- 버드 레이트 = 9600
- 패리티 = 없음
- 데이터 비트 = 8
- 정지 비트 = 1

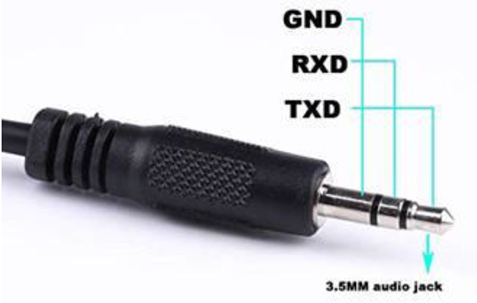

Serial RS232용 3.5mm TRS 잭의 핀 배치 및 다이어그램은 아래에 나와 있습니다.
