이 문서에서는 63 시리즈 오픈 프레임 모니터의 장착 옵션에 대해 설명합니다.
일반 장착 정보
OSD 텍스트는 OSD 메뉴를 통해 세로 모드와 가로 모드 간에 전환할 수 있어 장착 방향에 보다 잘 맞출 수 있습니다.
세로 및 가로 모드

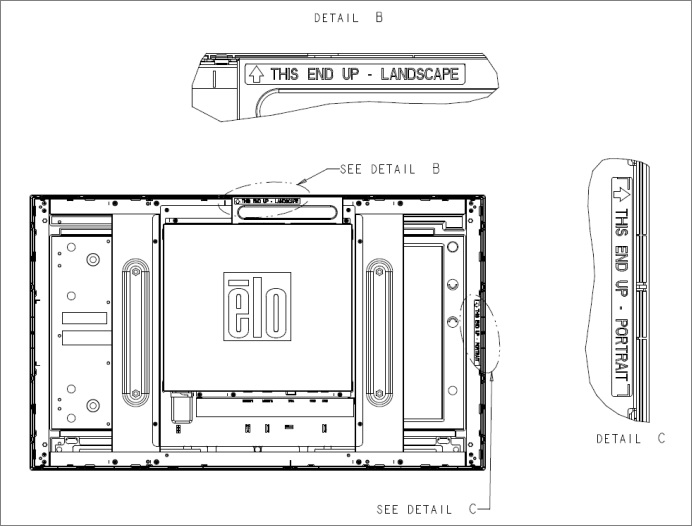

모니터는 아래 다이어그램에 따라 세로 또는 가로 모드로만 설치할 수 있습니다. THIS END UP 스티커는 위를 가리킵니다.

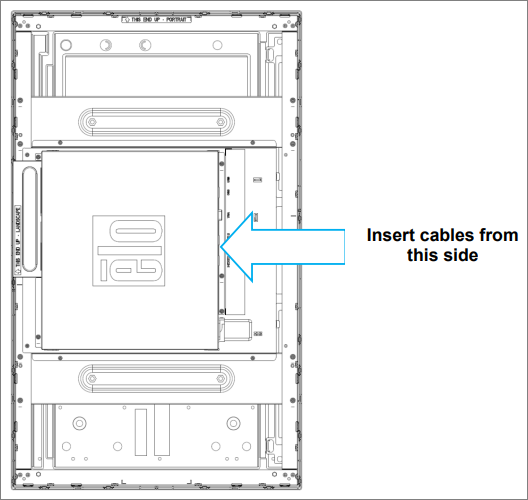

세로 모드는 모니터의 뒷면에 있는 Elo 로고가 왼쪽으로 회전하고 케이블이 오른쪽에서 연결되도록 90도 방향으로만 설치할 수 있습니다. 다음 이미지를 참조하십시오.

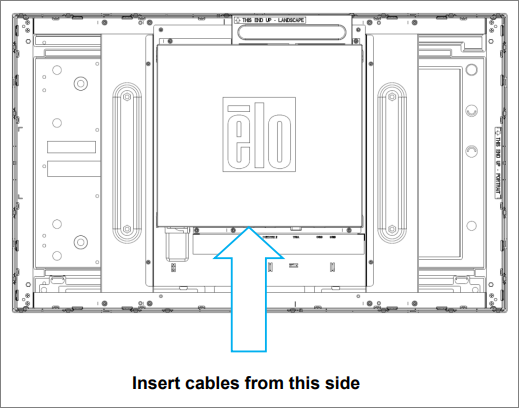

가로 모드는 모니터의 뒷면에 있는 Elo 로고가 회전하지 않고 케이블이 아래쪽에서 연결되도록 0도에서만 설치할 수 있습니다. 아래 이미지를 참조하십시오.

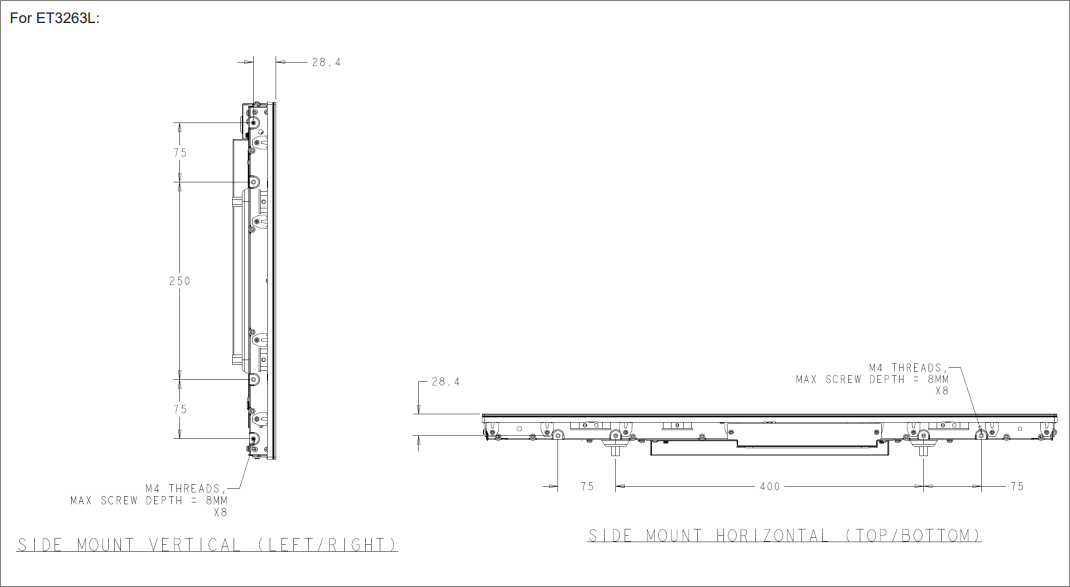

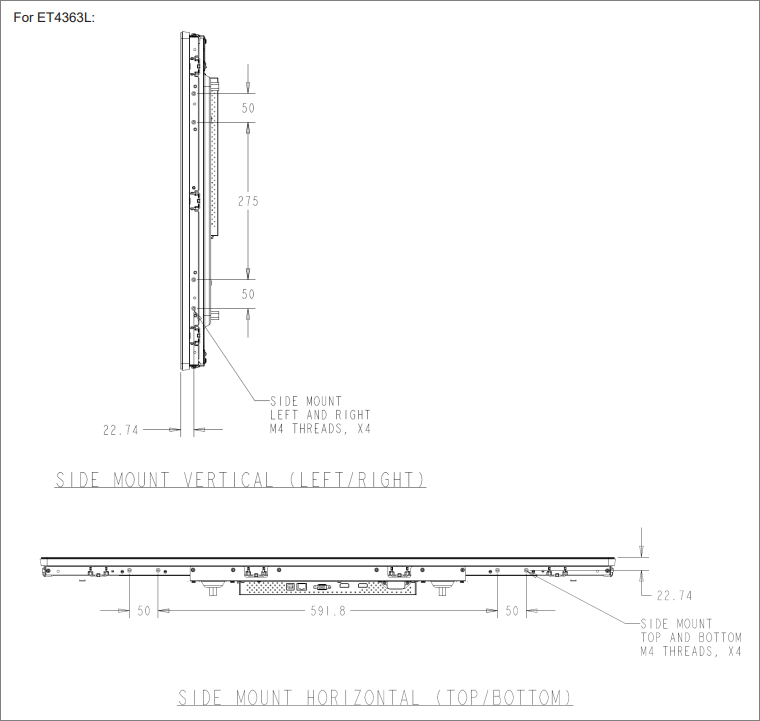

측면 장착
모니터의 측면에 장착을 위한 나사산이 있는 구멍이 제공됩니다.
플러시 마운트 브래킷
플러시 마운트 브래킷은 ET3263L/ET4363L에 포함된 상자 및 선택적 키트에 포함되어 있습니다.
후면 VESA 마운트
- ET3263L의 경우:
모니터 뒷면에 M6 스크류를 위한 400x200mm의 네 개 구멍이 있는 장착 패턴이 제공됩니다. VESA FDMI 준수 카운팅은 다음과 같이 코드화되어 있습니다: VESA MIS-F, 400, 200, 6.
- ET4363L의 경우:
모니터 뒷면에 M6 스크류를 위한 400x400mm의 네 개 구멍이 있는 장착 패턴이 제공됩니다. VESA FDMI 준수 카운팅은 다음과 같이 코드화되어 있습니다: VESA MIS-F, 400, 400, 6.
치수 도면은 www.elotouch.com을 참조하십시오.
