이 문서는 Elo 53 시리즈 IDS 모니터에 대한 지원되는 마운팅 방법에 대한 정보를 제공합니다.

• 참고: IDS 디스플레이를 다루거나 들어 올리거나 이동할 때 최소 두 사람이 작업하는 것을 강력히 권장합니다.
• 참고: IDS 디스플레이를 아래로 향하게 한 채로 오랜 시간 두지 마십시오. 이는 LCD 패널에 영구적인 손상을 초래합니다.

마운팅 방향
지원되는 마운팅 방향은 가로, 세로 및 테이블탑입니다.

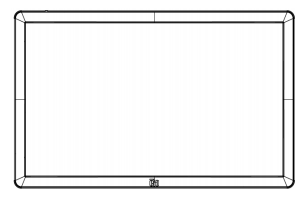

가로 방향
IDS 디스플레이를 가로 방향으로 마운팅할 때, Elo 로고가 아래 그림과 동일한 위치에 나타나도록 확인하십시오.



세로 방향
IDS 디스플레이를 세로 방향으로 회전할 때, Elo 로고가 아래 그림과 동일한 위치에 나타나도록 확인하십시오. IO 포트는 하단에 위치합니다.



테이블탑
IDS 디스플레이를 테이블탑 애플리케이션에 사용할 때, 뒷면의 VESA 마운팅 패턴을 사용하여 IDS 디스플레이의 무게를 지탱하십시오. 터치 스크린의 평평함을 유지하기 위해 주변 가장자리에 추가 지지대를 추가할 수도 있습니다.

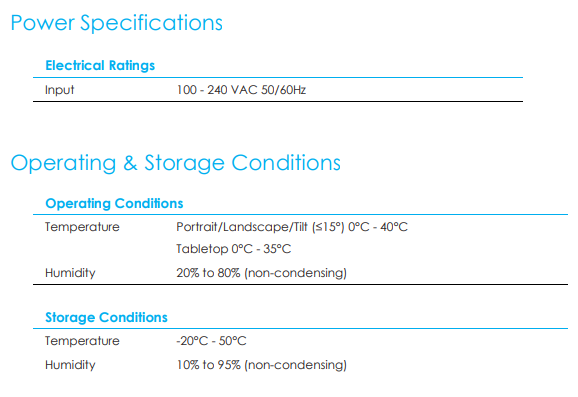

모니터 아래의 공기 온도가 작동 사양을 초과하지 않도록 하기 위해 냉각 방법을 마련해야 합니다. 테이블탑 모드 요구 사항은 운영 및 저장 조건 섹션을 참조하십시오.

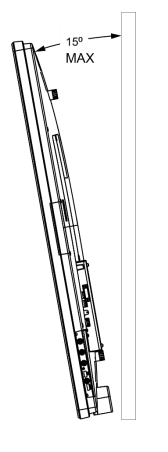

틸트 모드
IDS 디스플레이는 15º의 틸트를 지원할 수 있습니다.


후면 VESA 마운트
IDS 디스플레이 후면에 4홀, 600x600mm 및 400x400mm 마운팅 패턴이 제공됩니다.
VESA FDMI 호환 마운트는 코드가 부여되어 있습니다.

치수 도면은 www.elotouch.com을 참조하십시오.

• 5553L 치수 도면
• 6553L 치수 도면

선택적 마운팅 방법
IDS ET6553L/ET5553L 디스플레이를 위한 선택적 저프로필 벽 마운트 키트가 제공됩니다. 자세한 정보는 www.elotouch.com의 마케팅 사양 도면에서 확인할 수 있습니다.

Elo 저프로필 벽 마운트 키트:

• P/N E282876 및 도면 MS602094는 IDS ET6553L용
• P/N E727774 및 도면 MS602320는 IDS ET5553L용

벽 마운트 사용자 가이드를 참조하여 자세한 설치 정보를 확인하십시오.

세로 방향의 오디오 스피커 마운팅(선택 사항)

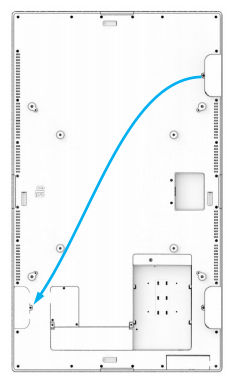

IDS 디스플레이가 세로 모드로 장착될 때, 자연스러운 스테레오 성능을 위해 오른쪽 상단 스피커를 왼쪽 하단으로 이동하십시오.

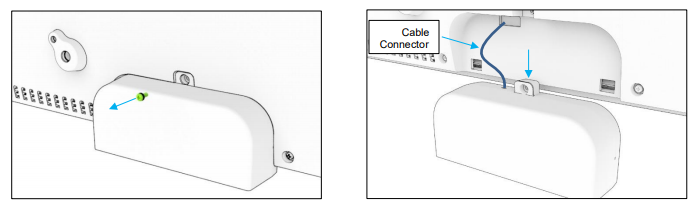

1. 스피커의 마운팅 나사를 제거하고 스피커를 아래로 미끄러져 마운팅 훅을 분리합니다. 케이블 커넥터가 노출될 정도로 스피커를 아래로 당기고 커넥터를 분리하십시오.

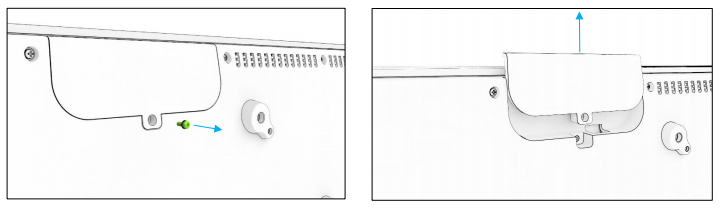

2. IDS 디스플레이 오른쪽 상단의 마운팅 커버에서 마운팅 나사를 제거하고 커버를 아래로 미끄러져 마운팅 훅을 분리합니다.

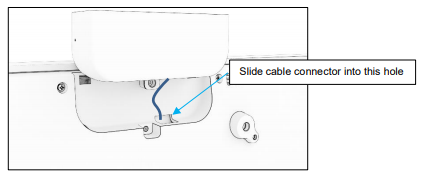

3. 스피커 케이블 커넥터를 연결하여 새 위치에 스피커를 설치합니다. 그런 다음 케이블과 커넥터를 홀을 통해 삽입하고 스피커를 위에서 아래로 미끄러져 두 개의 훅이 뒷면 커버의 슬롯에 걸리도록 합니다. 마운팅 나사를 다시 설치합니다.



4. 2단계에서 제거했던 커버를 이전 스피커 위치에 설치하여 훅이 뒷면 커버의 슬롯에 걸리도록 밀어 넣고 마운팅 나사를 설치합니다.

위의 마운팅 정보는 5553L/6553L 사용자 매뉴얼의 12-17페이지에서도 확인할 수 있습니다.
