Elo I-Series 3 인텔에서 메모리를 추가하거나 제거하는 방법은?

이 문서에서는 Intel 시스템을 사용하는 Elo I-Series 3에서 RAM(메모리)을 추가하거나 제거하는 방법에 대해 설명합니다.

주의: 이 절차는 인증된 전자 전문가에 의해서만 수행할 것을 권장합니다. 복잡한 전자 장치를 분해한 경험이 없다면 시도하지 않는 것이 좋습니다. 구매 후 메모리 용량을 늘리기보다는 원하는 RAM 용량이 사전 설치된 시스템을 구입하는 것이 좋습니다. 이 과정에서 발생하는 제품의 손상은 제조업체 보증의 적용을 받지 않음을 유의하십시오.

Intel 시스템을 위한 I-Series 3의 RAM 메모리 사양

Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM, 2개의 슬롯 중 1개 (2슬롯에서 최대 32GB로 확장 가능)
- 참고: 2개의 슬롯을 사용할 때 최대 메모리. SO-DIMM DDR5-4800, 최대 8GB까지 확장 가능. 메모리 키트를 구매하기 전에 귀하의 장치에 포함된 메모리 브랜드를 확인하십시오.
i5 & i7: 16GB 4800MHz DDR5 SO-DIMM, 2개의 슬롯 중 1개 (2슬롯에서 최대 32GB로 확장 가능)
- 참고: 2개의 슬롯을 사용할 때 최대 메모리. SO-DIMM DDR5-4800, 최대 32GB까지 확장 가능. 메모리 키트를 구매하기 전에 귀하의 장치에 포함된 메모리 브랜드를 확인하십시오.

Elo의 메모리 업그레이드 키트

8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430

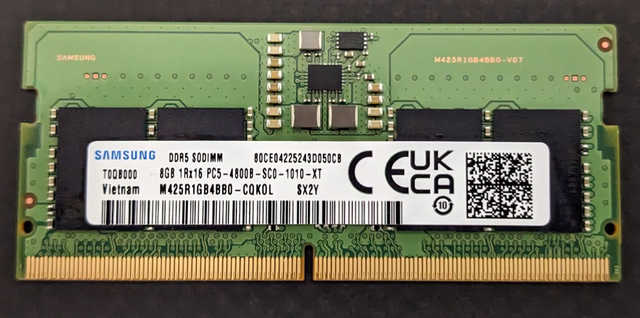

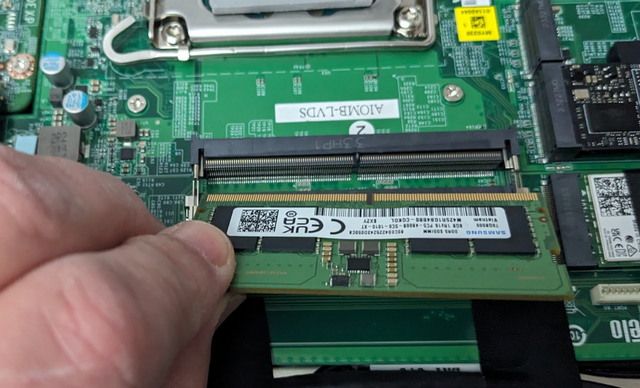

필요한 하드웨어

호환 가능한 Elo I-Series 3 인텔 시스템
보호 작업대
#2 필립스 드라이버
전문 플라스틱 프라이 도구 (여기서 예를 확인하십시오)

단계

(이 절차는 Intel을 사용하는 22인치 I-Series 3에서 수행되고 있습니다)

1. 전원과 연결된 케이블을 I-Series에서 분리하고, 유닛을 보호 작업대에 거꾸로 놓습니다.

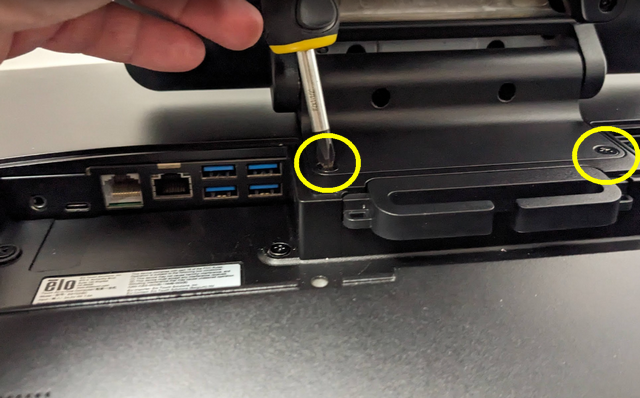

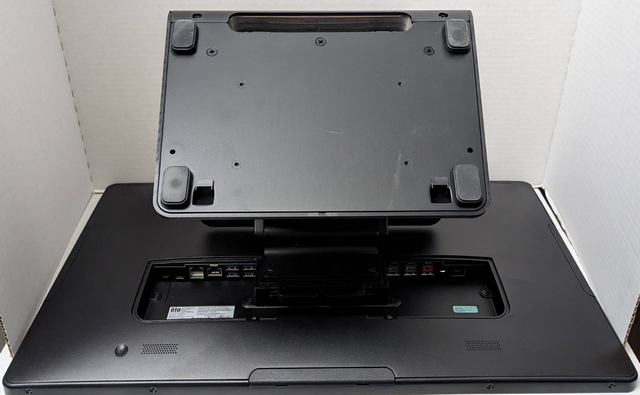

2. 스탠드 (장착된 경우)을 제거하려면 VESA 마운트의 하단에 있는 두 (2) 필립스 나사를 분리합니다.

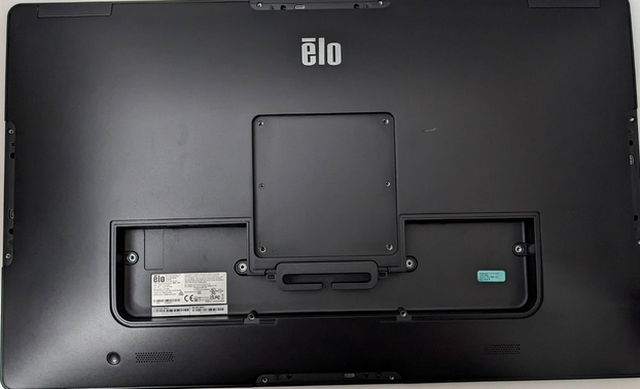

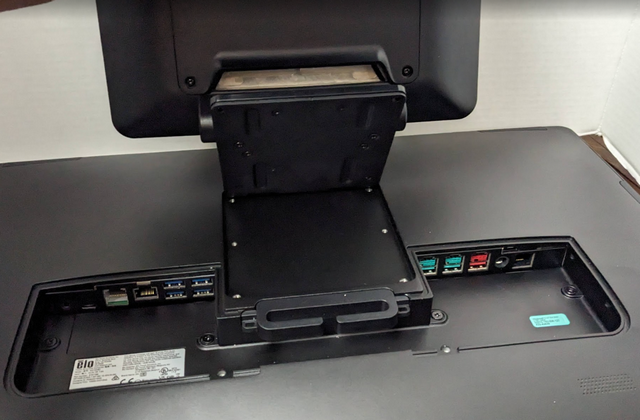

3. 스탠드를 위로 들어 올리고 유닛에서 멀리 이동합니다.

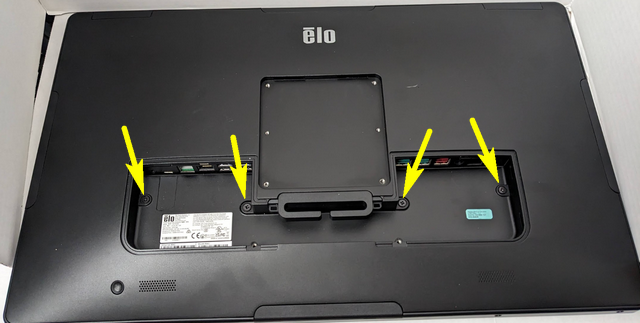

4. 아래에 표시된 네 (4) 개의 필립스 나사를 제거합니다.

5. 네 (4) 개의 주변 덮개를 제거합니다.

6. 각 주변 포트의 두 (2) 개의 나사를 제거합니다. 총 여덟 (8) 개가 있습니다.

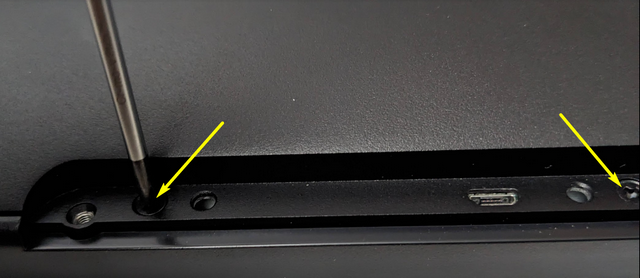

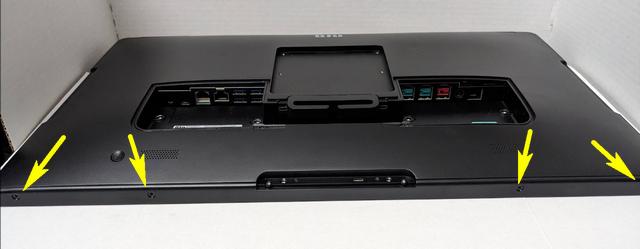

7. 유닛 하단 가장자리의 네 (4) 개의 필립스 나사를 분리합니다.

참고: 15인치 모델의 경우 하단 가장자리에 필립스 나사가 두 (2) 개만 있습니다.

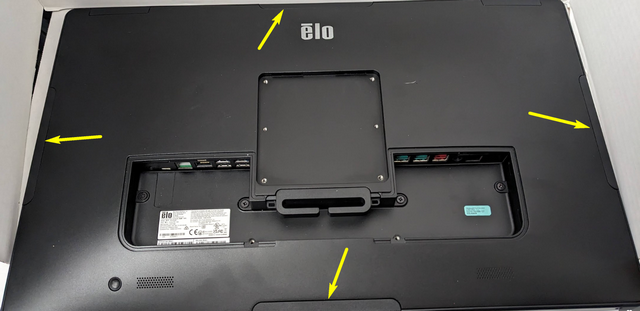

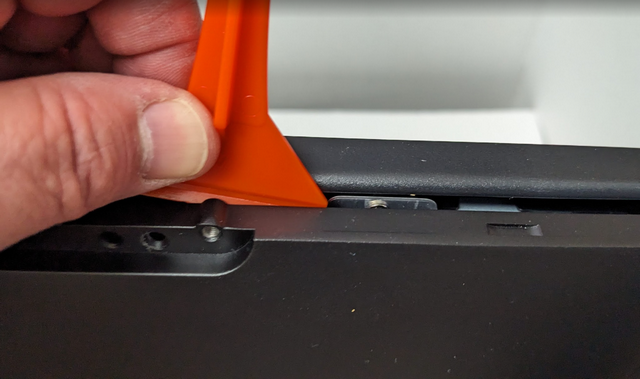

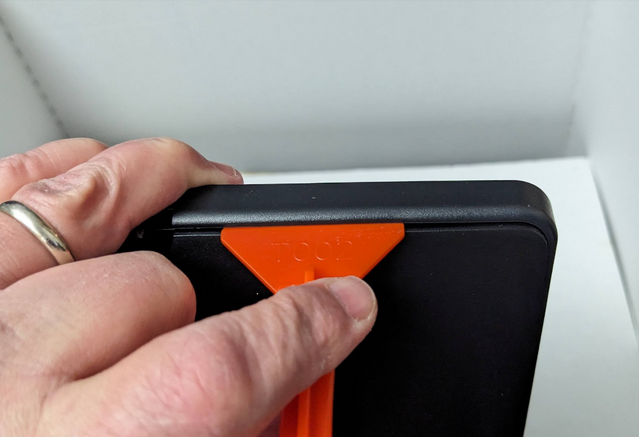

8. 전문 플라스틱 프라이 도구를 사용하여 뒷면 덮개를 앞면 베젤에서 분리합니다. 짧은 가장자리 중 하나에서 시작하여 조심스럽게 주위를 돌아가면서 뒷면이 앞면 베젤에서 분리될 때까지 작업합니다.

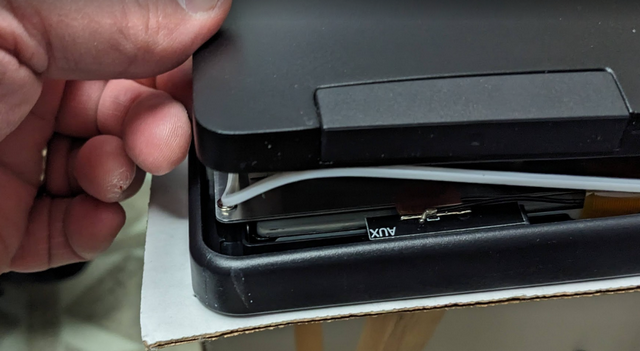

9. 뒷면 덮개를 들어 올리면서 고무 씰 가스켓에 주의합니다. 고무 가스켓이 올라오기 시작하면 멈추고, 가스켓을 올바른 위치로 다시 내립니다.

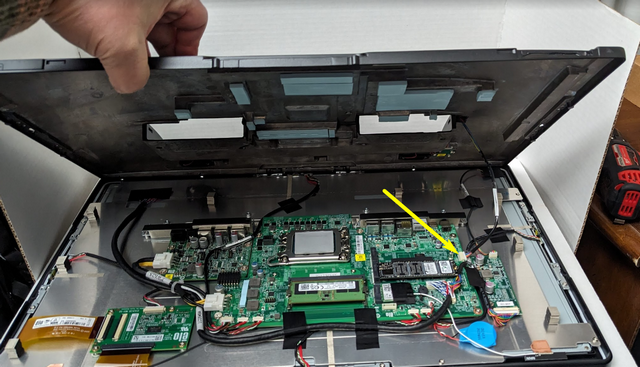

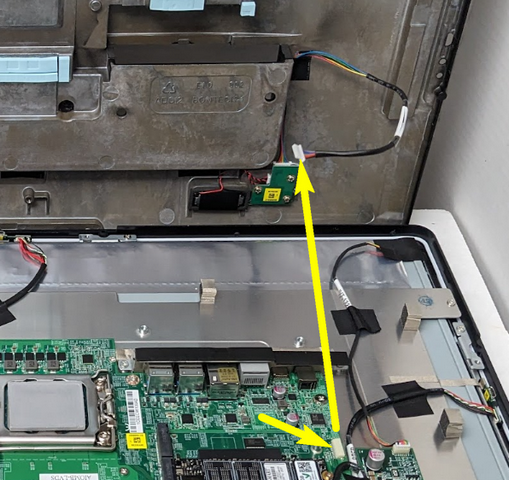

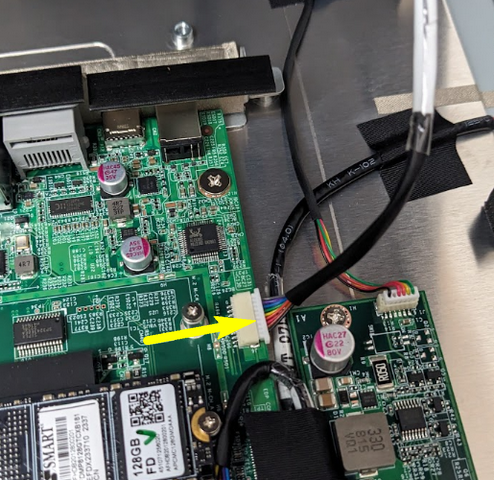

10. 조심스럽게 뒷면 덮개를 들어 올립니다. 전선 연결에 주의하세요! 조심스럽게 회로 기판에서 전선 커넥터를 분리합니다.

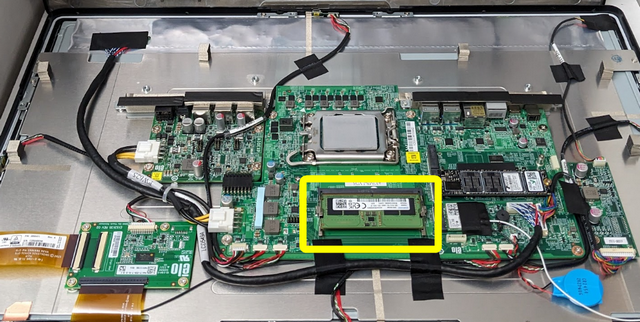

11. RAM(메모리 모듈)은 회로 기판의 중앙 상단에 위치해 있습니다.

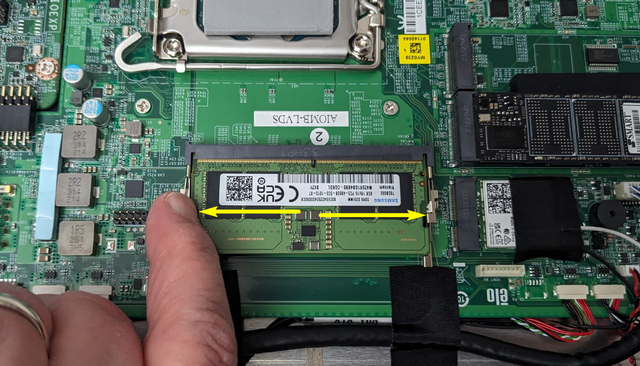

12. RAM 유지 탭을 바깥쪽으로 누르면 메모리 모듈이 분리됩니다.

13. 호환 가능한 RAM으로 교체/추가합니다.
