이 문서에서는 지원되는 장착 옵션을 사용하여 Intel® 컴퓨트 장치와 함께 Elo Backpack을 장착하는 방법을 설명합니다.
Elo Backpack은 표준 100 mm 장착 패턴을 지원하며 대체 장착 방법을 위한 브래킷을 포함합니다.
지원되는 장착 옵션
Elo Backpack은 아래의 옵션 1a 또는 옵션 1b를 사용하여 장착할 수 있습니다.
옵션 1a: 100 mm 통홀 장착 패턴
Elo Backpack에는 100 mm × 100 mm 통홀 장착 패턴이 포함되어 있습니다.
상단의 장착 홀은 플랫 헤드 나사를 위한 카운터싱크 처리되어 있습니다.
장착 세부 사항
장착 패턴: 100 mm × 100 mm
장착 홀: 카운터싱크
나사 유형: M4 플랫 헤드 나사
포함된 하드웨어: M4 × 40 mm 플랫 헤드 나사
📌 참고: 나사의 길이와 유형은 장착 브래킷의 두께와 Elo Backpack이 장착되는 표면에 따라 달라질 수 있습니다.
⚠️ 주의: 나사가 바닥에 닿지 않거나 장치에 과도한 압력을 가하지 않도록 확인하십시오. 너무 조이면 장치가 손상될 수 있습니다.

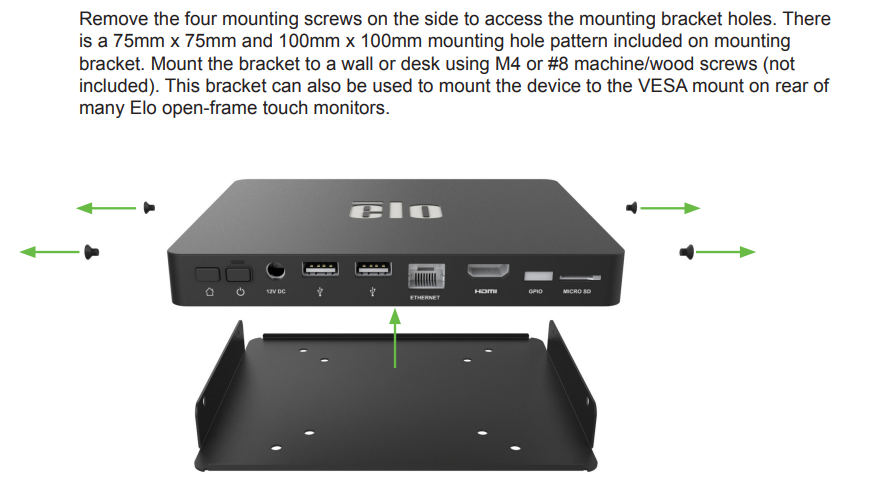

옵션 1b: 포함된 측면 브래킷을 이용한 장착
Elo Backpack은 포함된 측면 장착 브래킷을 사용하여 장착할 수도 있습니다.
브래킷 설치
-
포함된 하드웨어:
M4 × 5 mm 머신 나사 (4개)를 사용하여 브래킷을 Backpack에 장착합니다.
브래킷은 장치의 측면에 직접 장착됩니다.
표면에 고정하기
브래킷을 단단한 표면에 고정하기 위해 네 (4) 개의 M4 또는 #8 장착 나사를 사용하십시오.
표면 장착 나사는 포함되어 있지 않습니다.
나사 유형과 길이는 표면 재료와 구조에 따라 다릅니다.
📌 참고: 표면 장착 나사는 포함되어 있지 않습니다. 장착 표면에 적합한 나사를 선택하십시오 (금속, 목재, 석고보드 등).
🚫 경고: 장착 표면이 Elo Backpack과 모든 연결된 케이블의 무게를 안전하게 지지할 수 있는지 확인하십시오. 잘못된 장착은 장치 손상이나 개인 부상으로 이어질 수 있습니다.
일반 장착 지침
ℹ️ 알림:
- 장치를 단단하고 안정된 표면에 장착하십시오.
- 장치 주변에 충분한 공기 흐름을 유지하십시오.
- 통풍 핀을 막지 마십시오.
- 모든 연결된 케이블에 대해 스트레인 릴리프를 제공합니다.
도움이 필요하신가요?
장착 호환성에 대한 질문이 있거나 추가 안내가 필요하면 Elo 기술 지원에 문의하십시오.
