Dit artikel biedt informatie over ondersteunde montagemeethoden voor de Elo 53-Series IDS-monitoren.

• Opmerking: Het wordt ten zeerste aanbevolen dat minstens twee personen de IDS-display hanteren, tillen of verplaatsen.
• Opmerking: Laat de IDS-display niet langdurig naar beneden gericht liggen, aangezien dit permanente schade aan het LCD-paneel kan veroorzaken.

Montageoriëntaties
De volgende montageoriëntaties worden ondersteund: liggend, staand en tafelmontage.

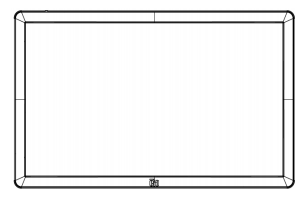

Liggende Oriëntatie
Bij het monteren van de IDS-display in liggende oriëntatie, zorg ervoor dat het Elo-logo op dezelfde locatie verschijnt als de afbeeldingen hieronder.



Staande Oriëntatie
Bij het draaien van de IDS-display naar staande oriëntatie, zorg ervoor dat het Elo-logo op dezelfde locatie verschijnt als de afbeeldingen hieronder. De IO-poorten bevinden zich aan de onderkant.



Tafelmontage
Wanneer de IDS-display wordt gebruikt in tafeltoepassing, ondersteun de IDS-display met het VESA-montagepatroon aan de achterzijde om het gewicht van de IDS-display te ondersteunen. Extra ondersteuning rondom de rand kan ook worden toegevoegd indien gewenst om de vlakheid van het aanraakscherm te behouden.

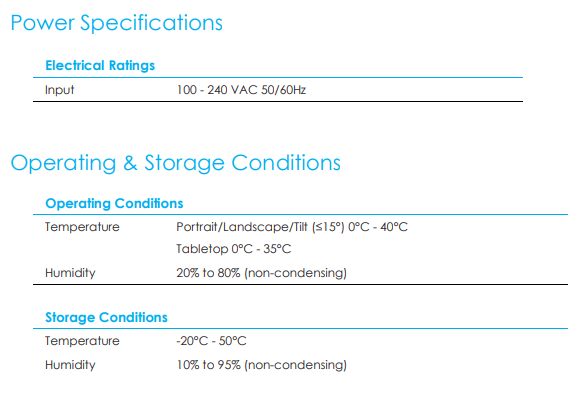

Koelmethoden moeten worden toegepast om ervoor te zorgen dat de luchttemperatuur onder de monitor de bedrijfspecificaties niet overschrijdt. Raadpleeg de sectie Overgangs- en Opslagvoorwaarden voor vereisten voor tafelmodus.

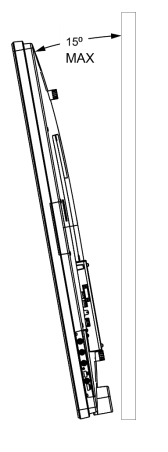

Hellingsmodus
De IDS-display kan een helling van 15º ondersteunen.


Achterste VESA-montage
Een viergats, 600x600mm en 400x400mm montagepatroon is voorzien aan de achterzijde van de IDS-display.
De VESA FDMI-conforme bevestigingen zijn gecodeerd

Raadpleeg www.elotouch.com voor dimensionale tekeningen.

• 5553L Dimensionale Tekeningen
• 6553L Dimensionale Tekeningen

Optionele Montagemethoden
Een optionele, lage profiel wandmontageset is beschikbaar voor de IDS ET6553L/ET5553L Displays. Gedetailleerde informatie is beschikbaar op de marketingspecificatietekening op www.elotouch.com.

Elo Lage Profiel Wandmontageset:

• P/N E282876 en Teken MS602094 voor IDS ET6553L
• P/N E727774 en Teken MS602320 voor IDS ET5553L

Raadpleeg de gebruikershandleiding voor wandmontage voor gedetailleerde installatie-informatie.

Audio luidspreker montage in staande oriëntatie (optioneel)

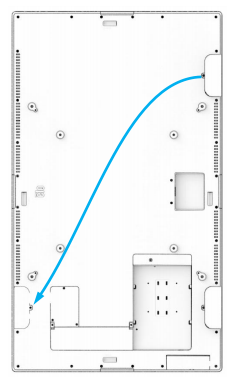

Wanneer de IDS-display in staande modus is gemonteerd, verplaats de luidspreker aan de bovenste rechterzijde naar de onderste linkerzijde voor betere natuurlijke stereoprestaties.

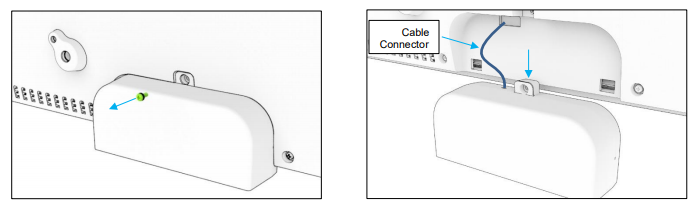

1. Verwijder de montageschroef van de luidspreker en schuif de luidspreker naar beneden om de montagelokken los te maken. Trek de luidspreker voldoende naar beneden zodat de kabelconnector zichtbaar is en ontkoppel de connector.

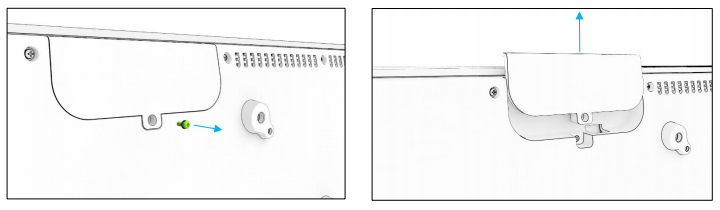

2. Verwijder de montageschroef van de montagecover aan de bovenkant rechts van de IDS-display en schuif de cover naar beneden om de montagelokken los te maken.

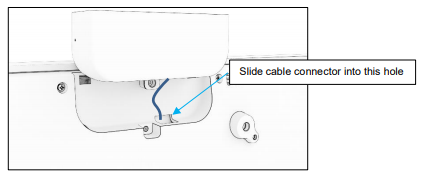

3. Installeer de luidspreker op de nieuwe locatie door de luidsprekerkabelconnector aan te sluiten. Steek vervolgens de kabel en connector door het gat en schuif de luidspreker van boven naar beneden zodat beide haken in de sleuven in de achtercover vastgrijpen. Herinstalleer de montageschroef.



4. Installeer de cover die in stap 2 is verwijderd op de oude luidsprekerlocatie door deze naar binnen te schuiven zodat de haken in de sleuven van de achtercover vastgrijpen en installeer vervolgens de montageschroef.

De bovenstaande montagemethoden zijn ook te vinden op pagina's 12-17 van de 5553L/6553L gebruikershandleiding.
