Dit artikel legt uit hoe u het Factory OSD-menu opent op de Elo IDS 04/54-serie monitors.

Kies een van de onderstaande opties om het Factory OSD-menu te openen op de IDS 04/54-serie monitors van Elo, inclusief de volgende modellen: 3204L, 4304L, 5054L, 5554L, 6554L

Optie 1: Gebruik van een Bedrade OSD Afstandsbediening
Met de monitor uitgeschakeld, houdt u de Select-toets ingedrukt en drukt u op de Aan-knop. Hiermee opent u het Factory OSD-menu.

Optie 2: Gebruik van de Monitorbedieningen zonder OSD Afstandsbediening
Met de monitor uitgeschakeld, houdt u de Menu-toets ingedrukt en drukt u op de Aan-knop. Hiermee opent u het Factory OSD-menu.

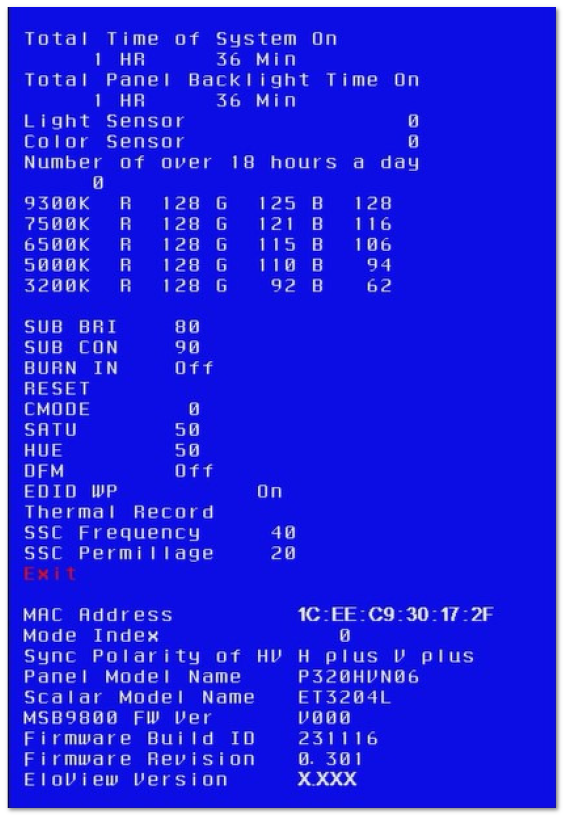

MENU:

Totaal systeem aan tijd [U] [Min]
Totaal paneel achtergrondverlichting tijd aan [U] [Min]
Lichtsensor [Echte waarde van de lichtsensor]
Kleursensor [Echte waarde van de kleursensor]
Aantal meer dan 18 uur per dag [geheel getal]

9300K R[0-255], G[0-255], B[0-255]
7500K R[0-255], G[0-255], B[0-255]
6500K R[0-255], G[0-255], B[0-255]
5500K R[0-255], G[0-255], B[0-255]
3200K R[0-255], G[0-255], B[0-255]

SUB BRI [0-100]
SUB CON [0-100], Standaard: 90
BURN IN [AAN/UIT], Standaard: UIT
RESET Fabrieksreset
CMODE [0-10]
SATU [0-255]
HUE [0-255]
ELO LOGO [AAN/UIT], Standaard: AAN

DFM [AAN/UIT], Standaard: UIT
EDID WP [AAN/UIT], Standaard: AAN
Thermisch record
SSC Frequentie
SSC Permillage
UITGANG

Modusindex
Sync Polariteit van HV
Paneel Modelnaam
Scalar Modelnaam
Scaler FW Revisie
IoT FW Revisie

Debugmodus
Met de monitor knoppen: Wanneer de monitor uit is, houdt u de Video-knop ingedrukt en drukt u tegelijkertijd op de Aan-knop om het Debugmodus-menu weer te geven.
Met de OSD-afstandsbediening: Wanneer de monitor uit is, houdt u de Menu-knop ingedrukt en drukt u tegelijkertijd op de Aan-knop om het Debugmodus-menu weer te geven.

Tijdens de debugmodus:

1. De OOR (Out of Range) melding is verwijderd. Het OSD toont diagnostische parameters terwijl de monitor video weergeeft. Alle toetsen zijn uitgeschakeld, behalve de Aanknop. Parameters zijn onder andere OOR-status, modusindex, timing, horizontale en verticale totalen, horizontale en verticale frequentie, horizontale en verticale sync polariteit, horizontale en verticale positie, en pixelklok. De actieve videosource moet weergeven of rapporteren dat er geen detectie is.

2. Het Elo-opstartscherm is uitgeschakeld.
   Om de debugmodus te verlaten, schakelt u de monitor uit.
