Dit artikel legt uit hoe de Pole Mount Floor Stand E048069 in elkaar gezet moet worden

Hieronder wordt beschreven hoe P/N: E048069 Pole Mount Floor Stand in elkaar te zetten.

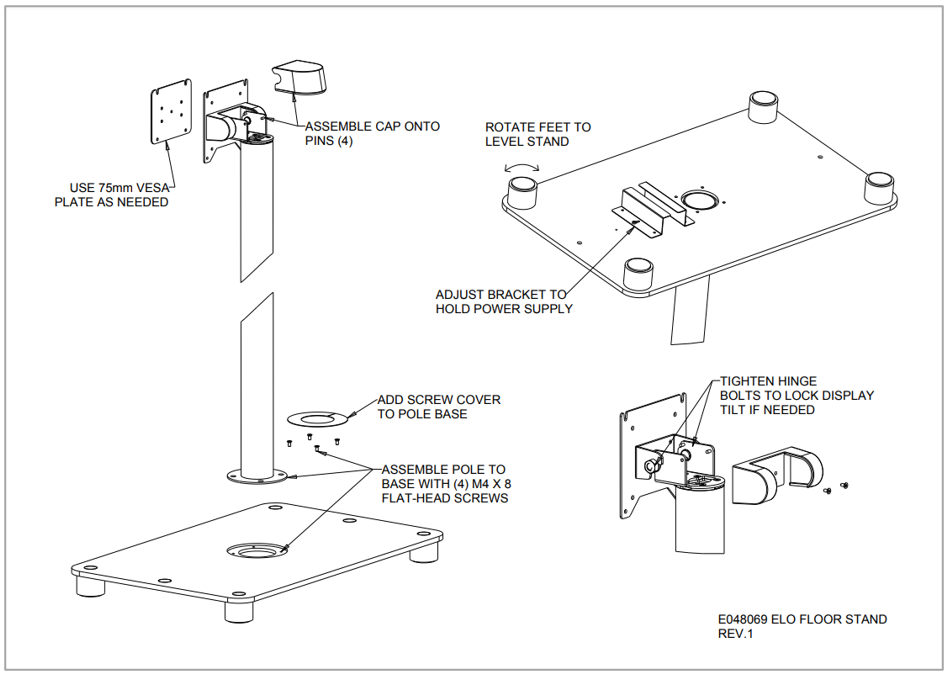

Elke Pole Stand-kit wordt geleverd met de onderstaande montage-instructieblad.



Hieronder staan foto's van de Pole Stand uit de doos en gemonteerd.

1. Buitenlabel op de doos.

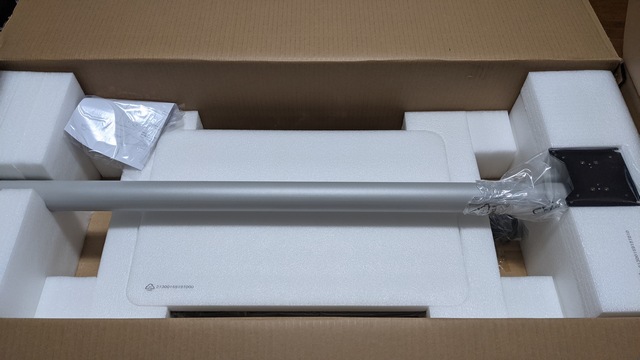

2. Verwijder de paal uit de bovenste laag van de doos.

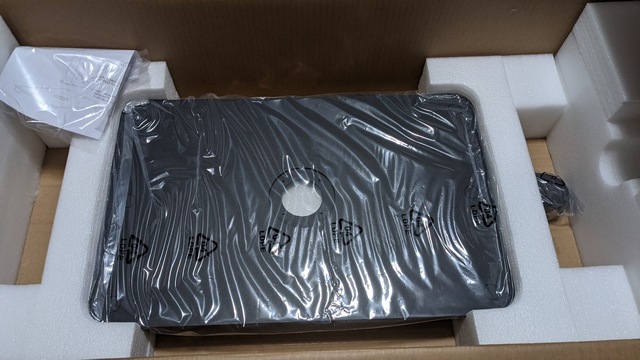

3. Verwijder de voet van de standaard en andere onderdelen uit de doos.



4. Hieronder worden de inhoud van de doos getoond voordat de onderdelen worden uitgepakt.

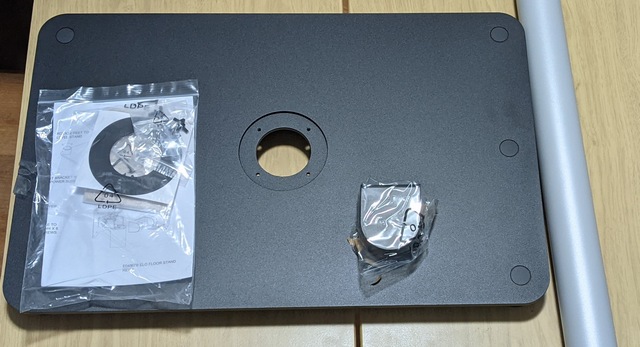

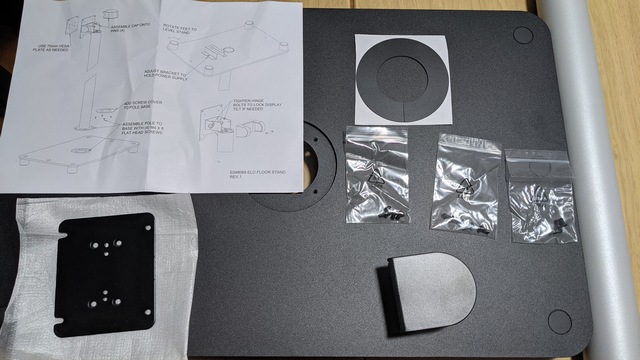

5. Alle inhoud van de doos is uitgepakt.

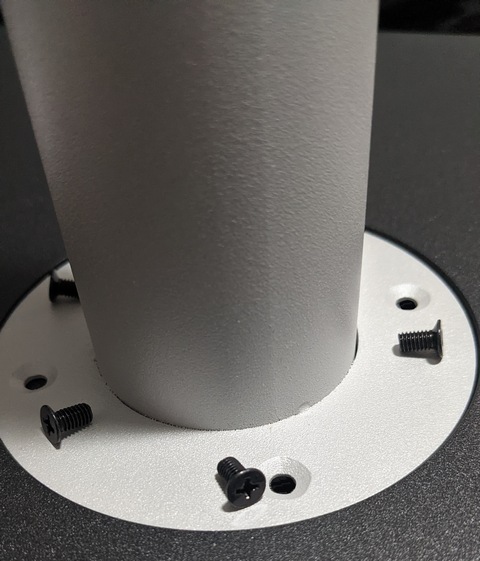

6. Plaats de paal rechtop op de basis en align de gaten.

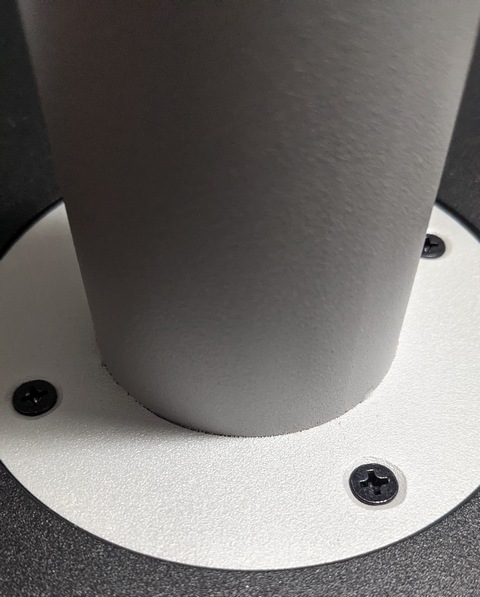

7. Gebruik de platte schroeven om de paal aan de voet van de standaard te bevestigen.

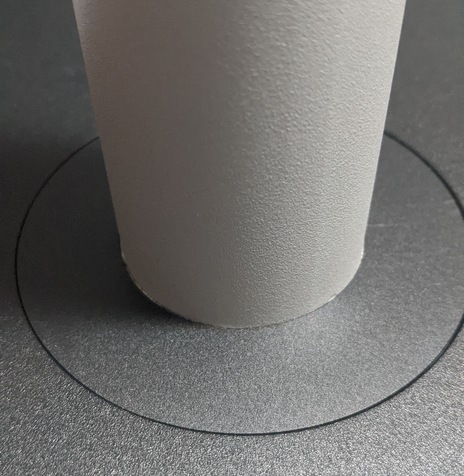

8. Align het kleefringdeksel over de schroeven en druk op zijn plaats.

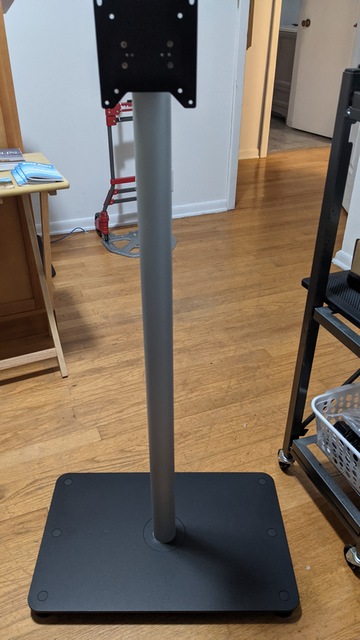

9. Laat eventuele gewenste kabels omhoog lopen door het gat in de onderkant van de basis en door het toegangsgat in de paal.

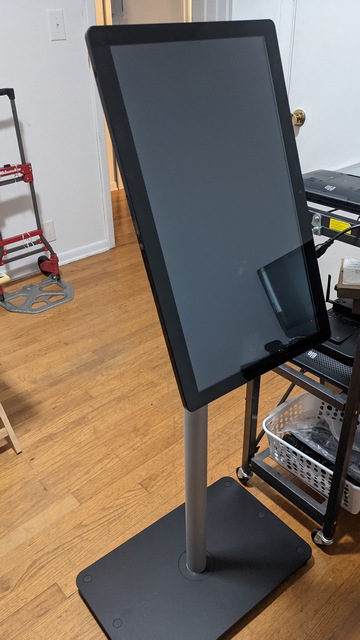

10. Bevestig de monitor of touchcomputer aan de paal met de meegeleverde 4mm VESA-schroeven. Als 75mm VESA nodig is, gebruik dan de meegeleverde 75mm VESA-plaat.
