Dit artikel biedt informatie over de geluids- (audio) instellingen op Elo's legacy 01 en 02-Series IDS monitors.
Dit geldt voor de volgende Elo IDS monitors: 3201L, 4201L, 5501L, 7001L, 7001LT, 3202L, 4202L, 4602L, 5502L
Audio
Audio van de touchmonitor Line In, touchmonitor HDMI, touchmonitor DisplayPort, computer module Line In, of computer module HDMI of DisplayPort poorten kan worden afgespeeld via de interne luidsprekers van de touchmonitor. Zie de parameter “Audio Source” in het OSD voor details. Wanneer er koptelefoons zijn aangesloten op de koptelefoonuitgang, worden de interne luidsprekers uitgeschakeld en wordt audio via de koptelefoons afgespeeld. Volume en dempen van de luidspreker- en koptelefoonuitgangen worden geregeld via het OSD.
Audio-aanpassingen via het OSD

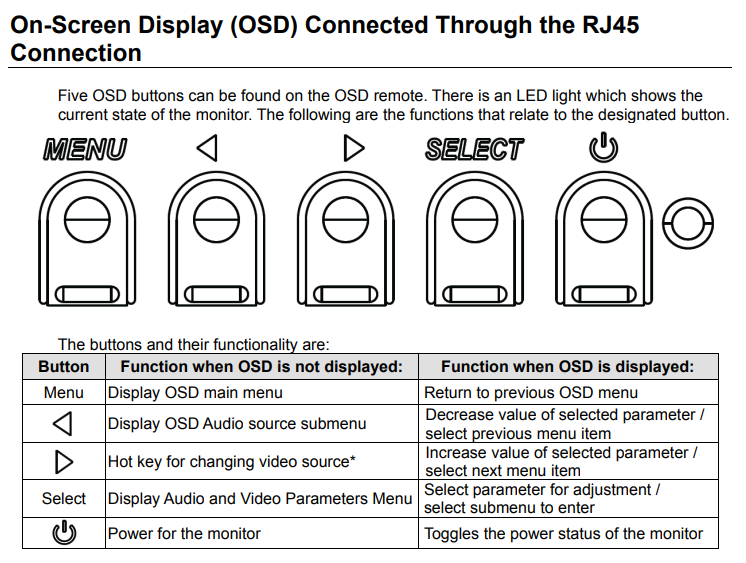

*De sneltoets stelt de gebruiker in staat om snel de invoervideosource te wijzigen. Als de gebruiker per ongeluk op deze toets drukt, kan hij of zij snel op de Menu-knop drukken om een wijziging van de videosource te annuleren.
Met de OSD-knoppen wordt een grafische gebruikersinterface op het scherm bediend die bovenop uw invoervideo wordt weergegeven, waardoor intuïtieve aanpassing van de volgende weergaveparameters mogelijk is:

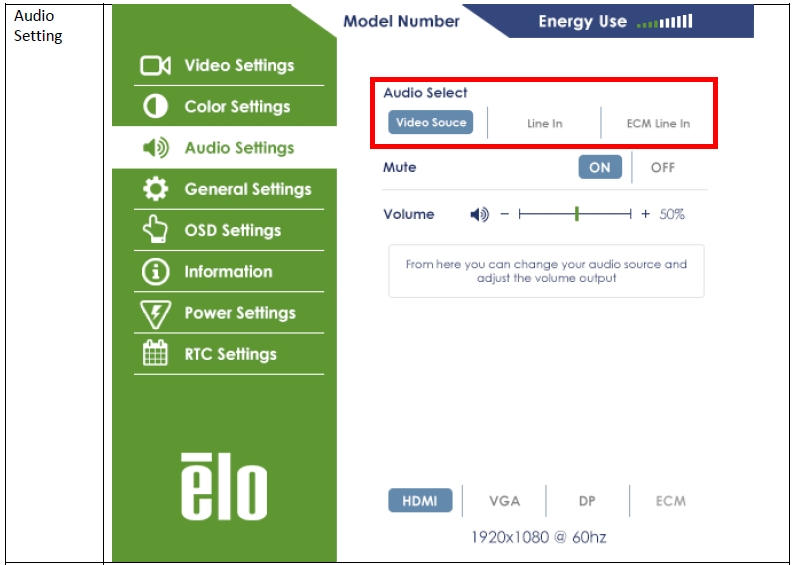

Audio Select
- Stelt de gebruiker in staat om de audiobron te kiezen. De keuzes zijn Van Videosource, Line In en ECM Line-in (alleen beschikbaar als een ECM wordt gedetecteerd)
- Als er geen computer module is aangesloten en de videosource is HDMI, zijn de opties: Line In en HDMI.
- Standaard: Videosource.

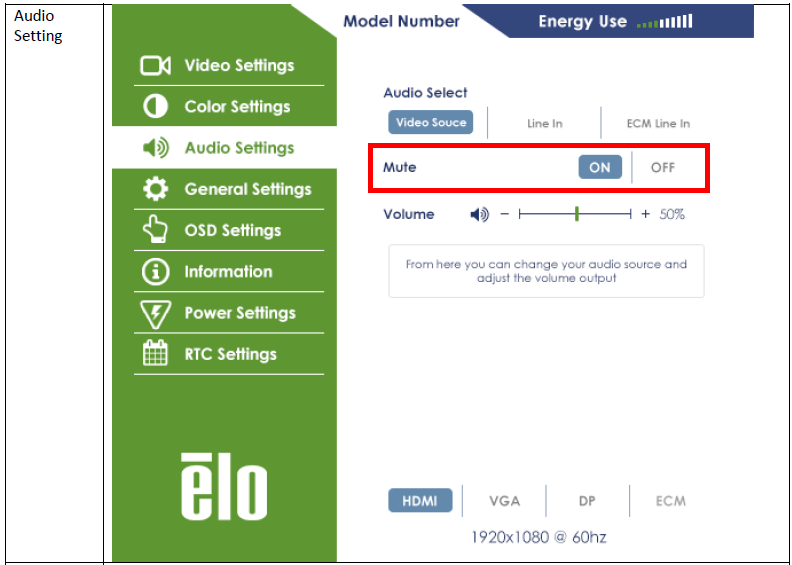

Dempen
- Stelt de gebruiker in staat om het geluid op de touchmonitor in of uit te schakelen.

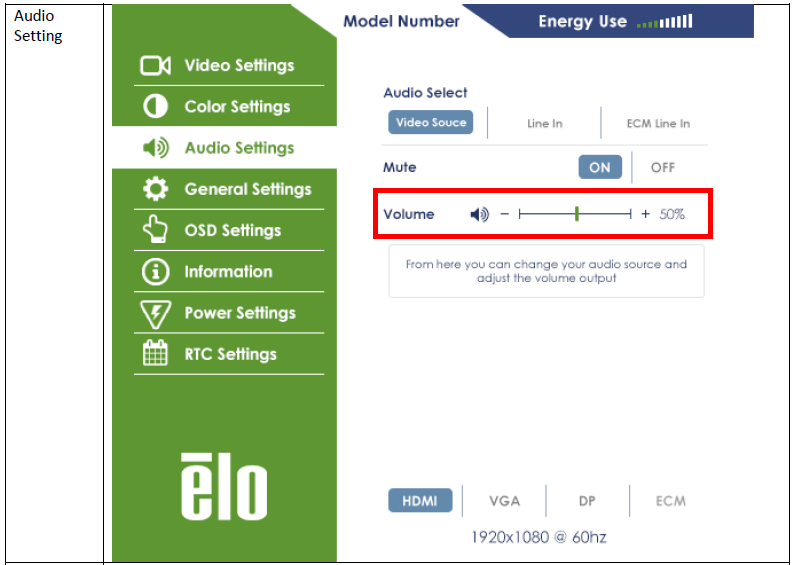

Volume
- Stelt de gebruiker in staat om het volume op de touchmonitor te veranderen
Probleemoplossing
Als u geen audio ontvangt via de luidsprekers van de monitor, controleer dan het volgende:

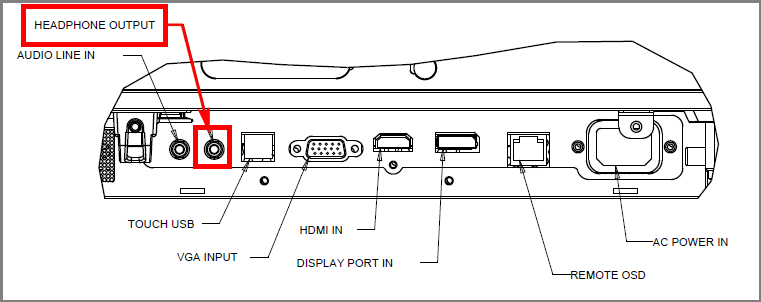

- Is er iets aangesloten op de koptelefoonuitgang van de monitor? Zo ja, ontkoppel het.
- Zijn de luidsprekers gedempt? Ga naar het OSD-menu en navigeer naar de sectie Audio-instellingen en controleer de Dempen instellingen.
- Is het volume correct ingesteld? Ga naar het OSD-menu en navigeer naar de sectie Audio-instellingen en controleer de Volume instellingen.
-
Is de juiste audiobron ingeschakeld? Ga naar het OSD-menu en navigeer naar de sectie Audio-instellingen en controleer de Audio Select instellingen en stel de bron in op de juiste bron.
- Als u een Elo ECM computer module gebruikt, ECM Line In moet als bron worden geselecteerd.
Voor aanvullende informatie zie de gebruikershandleidingen voor de 01 en 02-Series IDS monitors:
