Dit artikel biedt een procedure voor het bijwerken van de BIOS-firmware op legacy Elo Windows I-Series 1.0 apparaten (Gen.1) met i5-processors. (ESY15i5, ESY22i5)

Nodig:

• Elo Gen. 1, I-Series 1.0 met Windows i5-apparaat
• USB-flashstation
• BIOS FW-updatebestand (Nieuwste voor de I-Series i5 Gen. 1 op het moment van schrijven, SA26V121.zip)

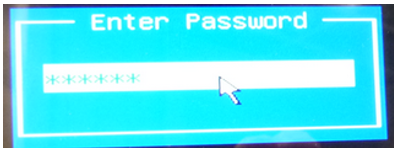

1.    Verbind een fysiek toetsenbord met de Elo i5-eenheid en druk Ctrl + F2 in tijdens het opstarten om de Admin BIOS te openen – wanneer er om een wachtwoord wordt gevraagd, voer dan in: eloelo

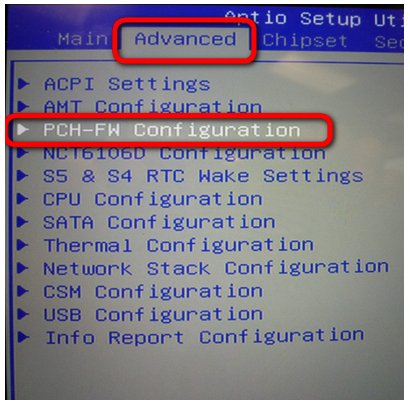

2.   Ga naar het Geavanceerd tabblad en ga naar de PCH-FW-configuratie-sectie.

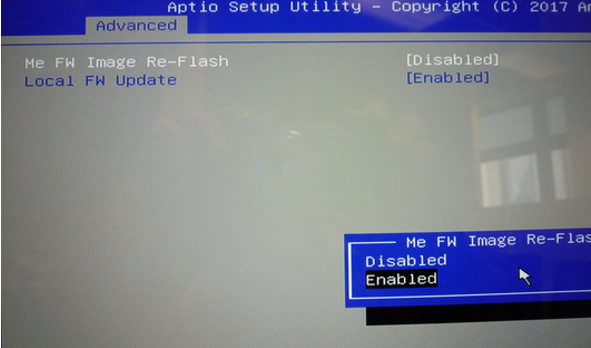

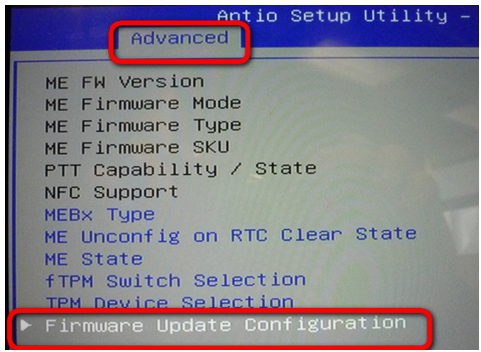

3.    Voer de Firmware-updateconfiguratie in en verander Me FW-image opnieuw flitsen in Ingeschakeld

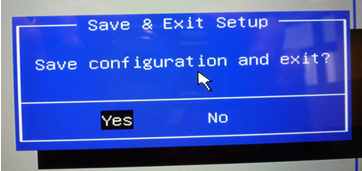

4.    Druk F4 om wijzigingen op te slaan en de BIOS te verlaten.



5.    WAARSCHUWING! Als uw BIOS een van de onderstaande versies is, is een aanvullende stap nodig bij de eerste herstart:

• SA26000HF60V120
• SA26000HF60V118
• SA26000HF60V116

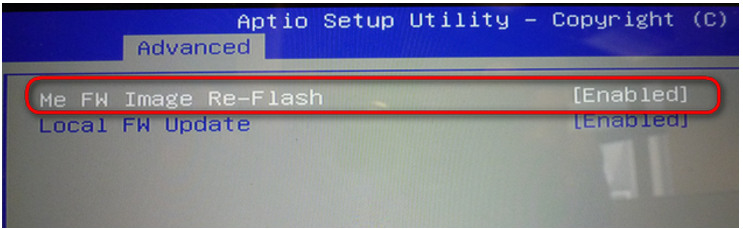

De bovenstaande BIOS-versies vereisen dat je bij de eerste herstart weer in de BIOS gaat en de ME Firmware Image Reflash opnieuw inschakelt zoals getoond in Stappen 1-3. Als dit niet gedaan wordt, loopt u het risico de ME-firmware te wissen. Op deze systemen, na de eerste ME F/W inschakeling en voor de tweede ME F/W inschakeling, zal de ME F/W-versie 0.0.0.0 in de BIOS weergeven, dit is normaal.

• Als uw BIOS NIET een van de bovenstaande versies is, ga dan verder met de volgende stap #6.

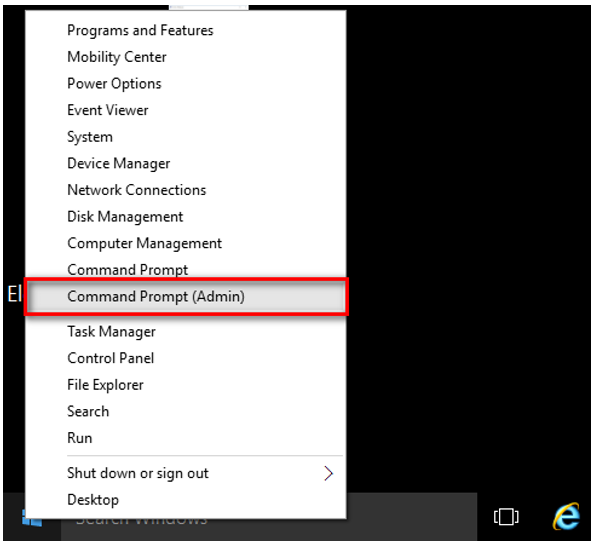

6.    Nadat de computer opnieuw is opgestart en in Windows is opgestart, klik met de rechtermuisknop op het Startmenu en kies de optie Admin Opdrachtprompt.

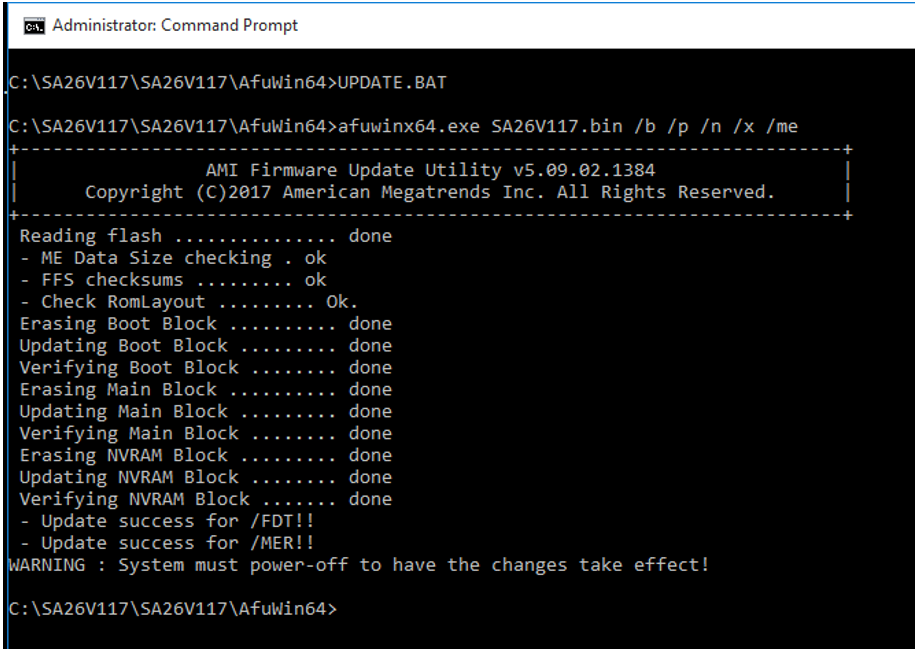

7.    Navigeer in de Opdrachtprompt naar de locatie van het nieuwe firmware-updatebestand. In dit voorbeeld hebben we de map uitgepakt naar de hoofdmap van de C:\ schijf. Voer de UPDATE.BAT uit om de flash uit te voeren.



8.    Herstart de computer wanneer deze klaar is om de wijzigingen van kracht te laten worden.
