Dit artikel biedt stapsgewijze instructies voor het veilig openen van de SSD en RAM op de 15-inch Elo I-Series 3 met Intel-systemen

Toegang tot de SSD en RAM op een Elo I-Series 3 met Intel kan nodig zijn om de opslagcapaciteit te upgraden, de prestaties te verbeteren of defecte componenten te vervangen. Het vergroten van het RAM kan multitasking verbeteren, terwijl het upgraden van de SSD de opslagcapaciteit kan uitbreiden en de reactietijd van het systeem kan verbeteren. Deze procedure kan ook nodig zijn voor hardwareproblemen of onderhoud. Het moeten alleen worden uitgevoerd door gekwalificeerd personeel, aangezien onjuist omgaan schade aan het apparaat kan toebrengen of de garantie kan vervallen.

Benodigde Gereedschappen en Apparatuur

• Phillips-schroevendraaier (#1 of #2)
• Antistatische polsband (aanbevolen)
• Beschermende ondergrond of antistatische mat

Veiligheidsmaatregelen

• Schakel het apparaat uit en koppel het los van alle stroombronnen voordat u begint.
• Draag een antistatische polsband om schade door elektrostatische ontlading (ESD) te voorkomen.
• Behandel interne componenten met zorg om schade te voorkomen.

Procedure

1. Bereid het Apparaat Voor

• Plaats de I-Series 3 met de voorkant naar beneden op een schone, zachte en beschermende ondergrond om krassen of schade te voorkomen.

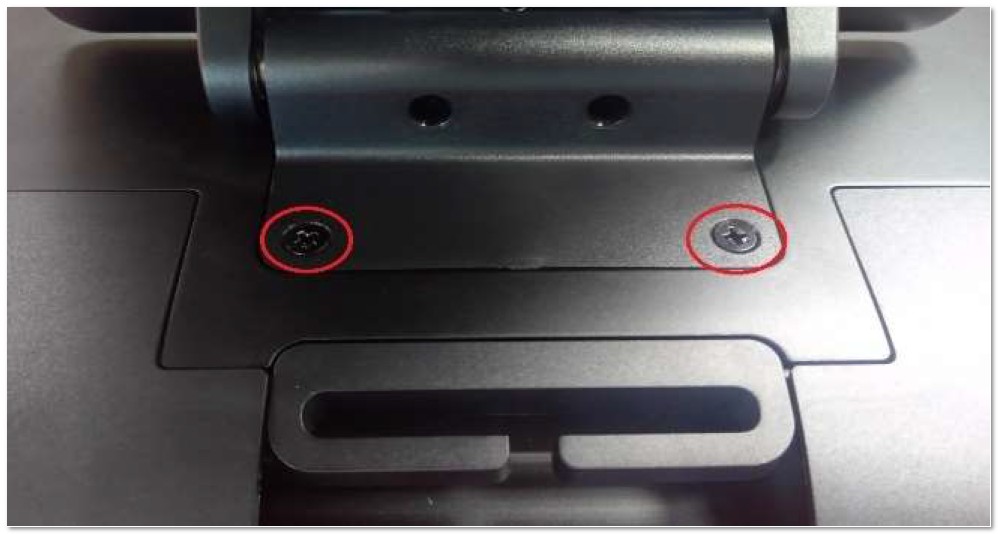

• Als het apparaat een standaard heeft, verwijder deze door de schroeven los te draaien en het van de unit te tillen.

2. Verwijder Externe Kappen

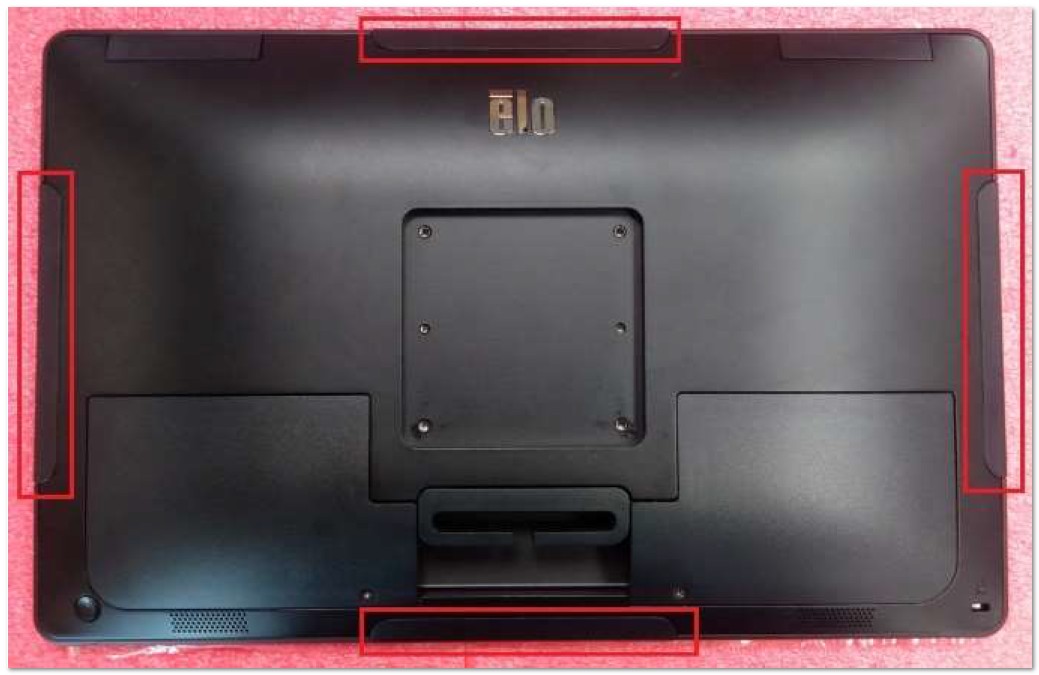

• Verwijder de vier (4) zijkappen van de poorten door deze voorzichtig naar buiten te trekken.

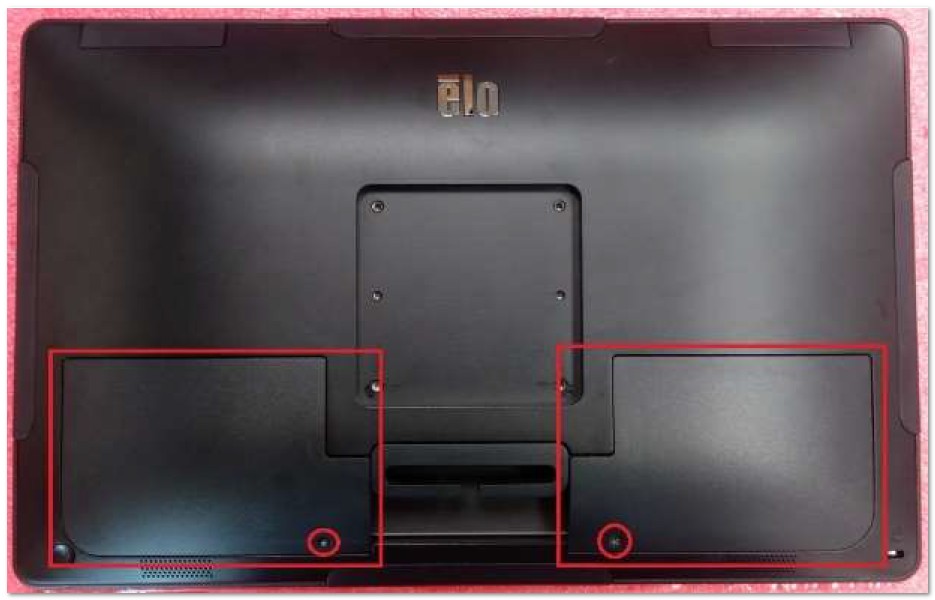

• Verwijder de twee (2) kabelkappen door deze voorzichtig van het apparaat weg te tillen.

3. Verwijder de Schroeven van de Achterklep

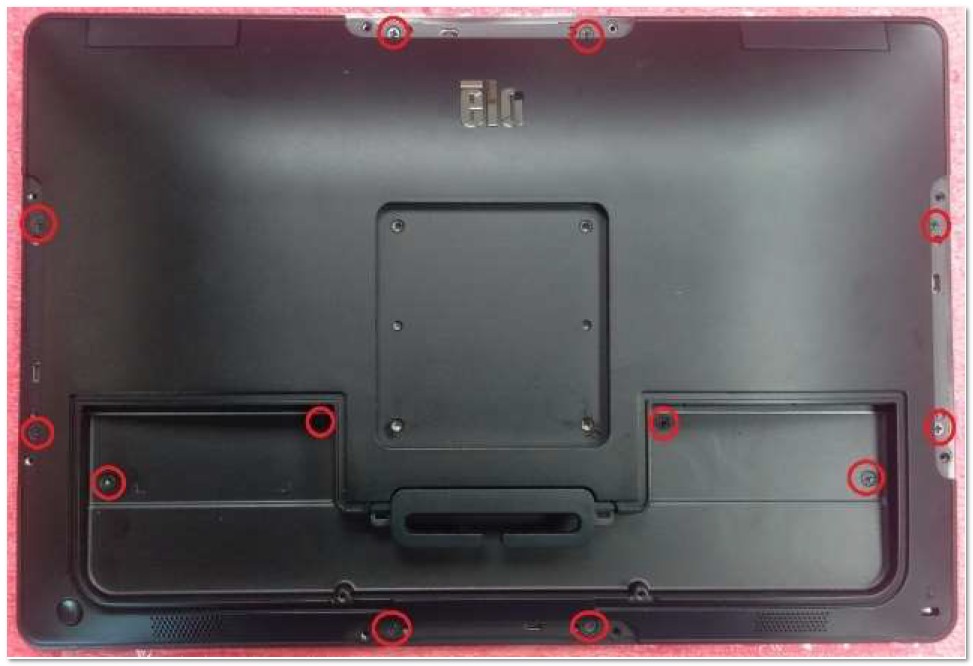

• Gebruik een Phillips-schroevendraaier om alle twaalf (12) schroeven van de achterklep te verwijderen.

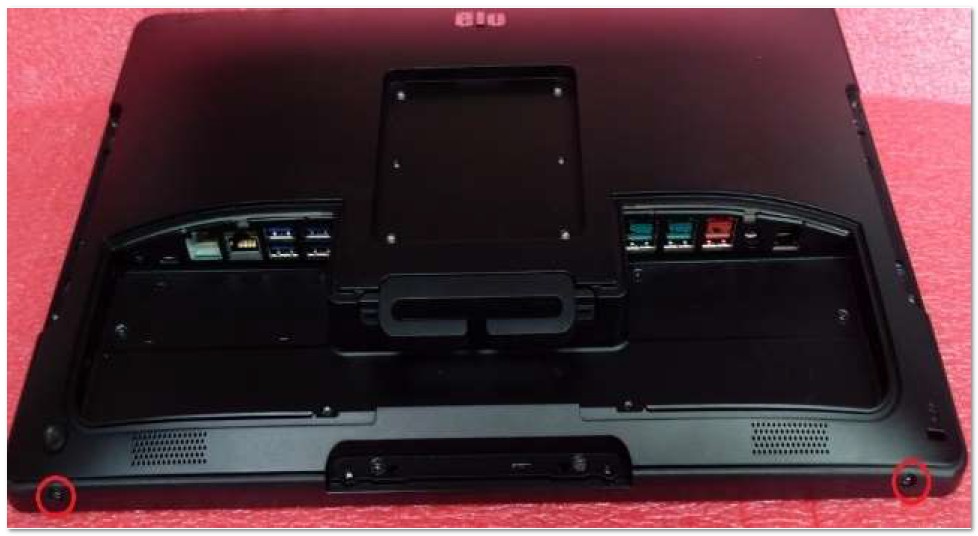

• Zoek en verwijder de twee (2) extra schroeven aan de onderkant van de unit.

4. Verwijder de Achterklep

• Til de achterklep voorzichtig op, beginnend vanaf de onderrand en beweeg geleidelijk omhoog.
• Wanneer de klep ongeveer een hoek van 45 graden bereikt, laat dan voorzichtig de haak los die de voorkant beveiligt.
• Blijf de klep tillen totdat deze verticaal is.

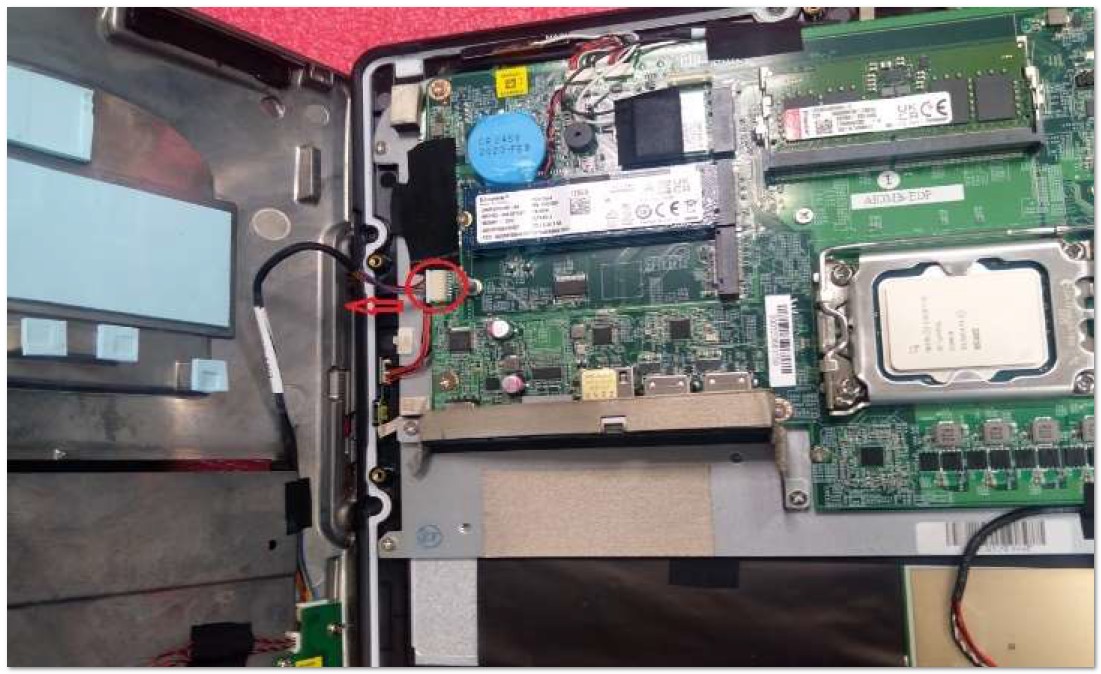

• Koppel de kabel die de achterklep met het moederbord verbindt voorzichtig los.

• Verwijder de achterklep volledig en zet deze opzij.

Na de Procedure

• De SSD en RAM zijn nu toegankelijk voor vervanging of upgrade.

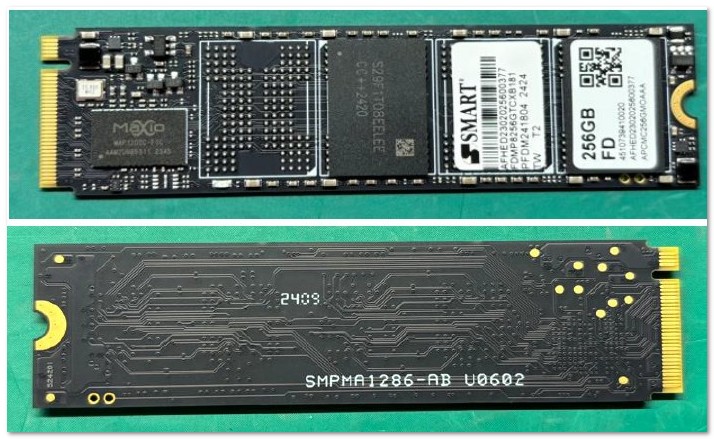

  • De SSD op de I-Series 3.0 met Intel-systemen maakt gebruik van M.2 PCIe (NVMe) vormfactor

•

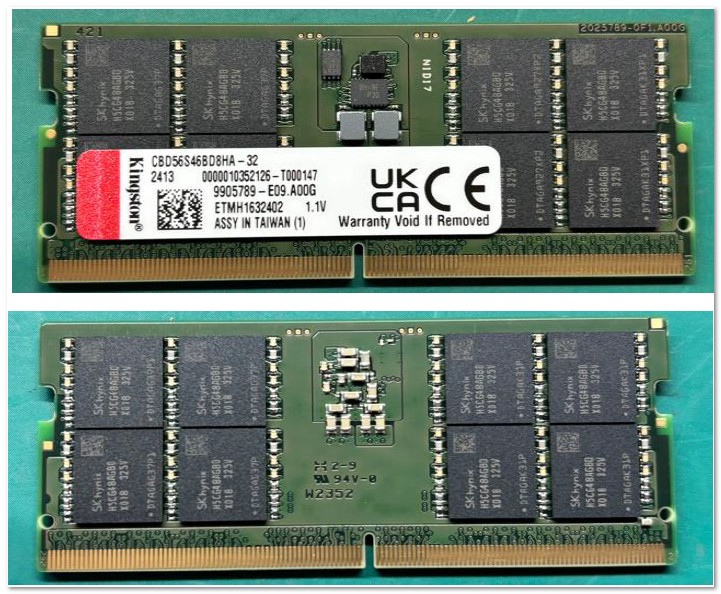

  • Het RAM op de I-Series 3.0 met Intel-systemen maakt gebruik van 5600MHz DDR5 SO-DIMM vormfactor.

• Zorg bij het opnieuw monteren ervoor dat alle kabels correct zijn aangesloten en dat de schroeven goed vastzitten.
• Controleer of de IP-classificatiezegel intact is om bescherming tegen stof en vocht te waarborgen.

Notities en Waarschuwingen

• Voorzichtigheid bij IP-classificatie: Onjuist opnieuw monteren kan de IP-classificatie in gevaar brengen. Zorg ervoor dat de achterklep goed is uitgelijnd en stevig is bevestigd.
• Schade Risico: Vermijd overmatige kracht bij het verwijderen van kappen en het loskoppelen van kabels om schade aan de connectoren of het moederbord te voorkomen.
