Dit artikel beschrijft hoe u RAM (geheugen) kunt toevoegen of verwijderen op de Elo I-Series 3 met Intel-systemen
Attentie: Deze procedure wordt aanbevolen om uitsluitend door gecertificeerde elektronische specialisten te worden uitgevoerd. We raden sterk af om dit te proberen zonder voorafgaande ervaring met het demonteren van complexe elektronische apparaten. Het is raadzaam om systemen met de gewenste RAM-capaciteit vooraf geïnstalleerd aan te schaffen, in plaats van deze na aankoop te proberen uit te breiden. Houd er rekening mee dat eventuele schade aan het product als gevolg van dit proces niet in aanmerking komt voor dekking onder de garantie van de fabrikant.
RAM Geheugen Specificaties voor I-Series 3 met Intel-systemen
- Celeron & i3: 8GB 4800MHz DDR5 SO-DIMM op 1 van de 2 slots (uitbreidbaar tot maximaal 32GB op 2 slots)
- OPMERKING: Maximale geheugen bij gebruik van 2 slots. Uitbreidbaar tot maximaal 8GB, SO-DIMM DDR5-4800. Controleer het merk van het geheugen dat in uw eenheid is inbegrepen voordat u het geheugenpakket aanschaft.
- i5 & i7: 16GB 4800MHz DDR5 SO-DIMM op 1 van de 2 slots (uitbreidbaar tot maximaal 32GB op 2 slots)
- OPMERKING: Maximale geheugen bij gebruik van 2 slots. Uitbreidbaar tot maximaal 32GB, SO-DIMM DDR5-4800. Controleer het merk van het geheugen dat in uw eenheid is inbegrepen voordat u het geheugenpakket aanschaft.
Geheugen Upgrade Kits van Elo
- 8GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466053
- 16GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466237
- 32GB 4800MHz DDR5 SO-DIMM – Elo P/N: E466430
Benodigde Hardware
- Compatibele Elo I-Series 3 met Intel-systeem
- Beschermende werkoppervlak
- #2 Philips Schroevendraaier
- Professionele plastic hef- en schuiftools (zie voorbeeld hier)
Stappen
- (deze procedure wordt uitgevoerd op de 22-Inch I-Series 3 met Intel)

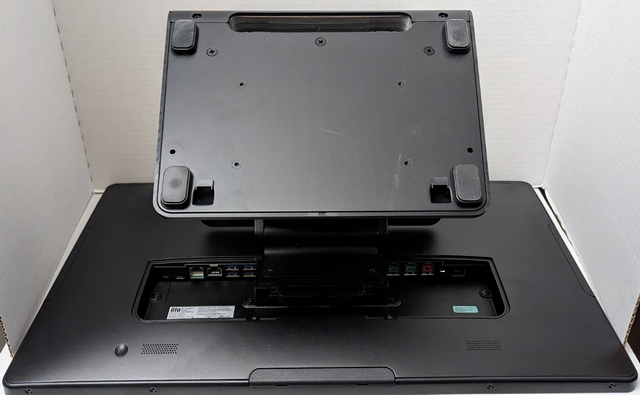

1. Ontkoppel stroom en alle verbonden kabels van de I-Series en plaats de eenheid met de voorkant naar beneden op een beschermend werkoppervlak.

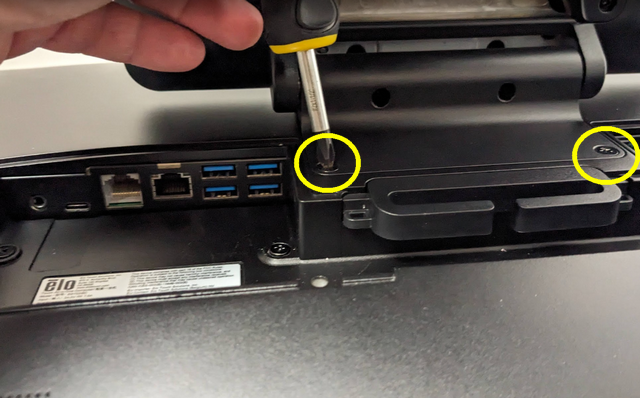

2. Verwijder de voet (indien aanwezig) door de twee (2) Philips schroeven aan de onderkant van de VESA-montage te verwijderen.

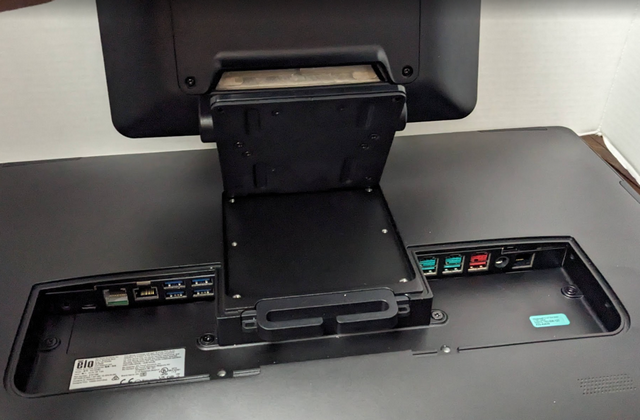

3. Til de voet op en weg van de eenheid.

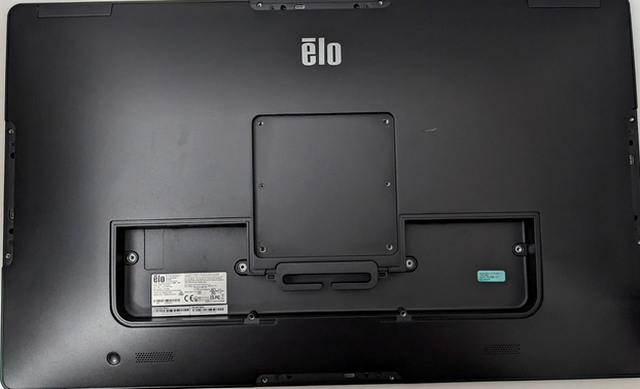

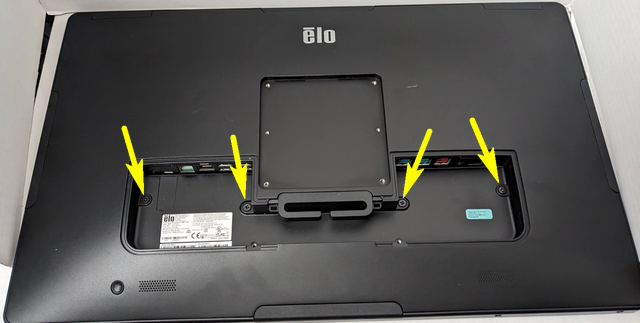

4. Verwijder de vier (4) Philips schroeven die hieronder zijn aangegeven.

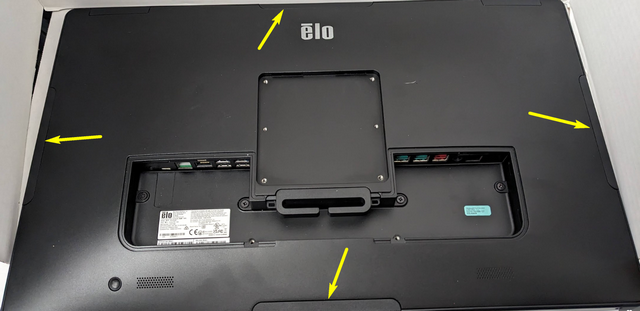

5. Verwijder de vier (4) perifere dekels.
6. Verwijder de twee (2) schroeven in elke perifere poort, in totaal acht (8).

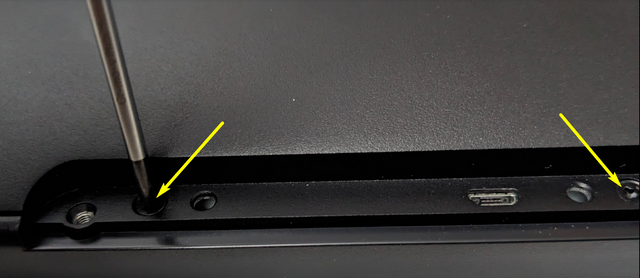

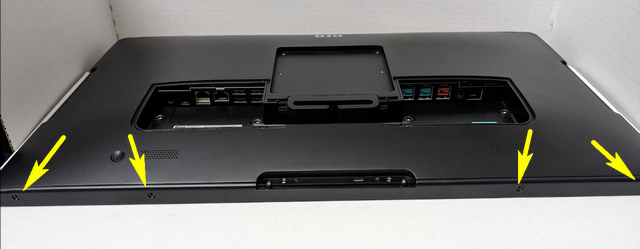

7. Verwijder de vier (4) Philips schroeven aan de onderrand van de eenheid.
- Opmerking: Bij 15-inch modellen zijn er slechts twee (2) Philips schroeven aan de onderrand.

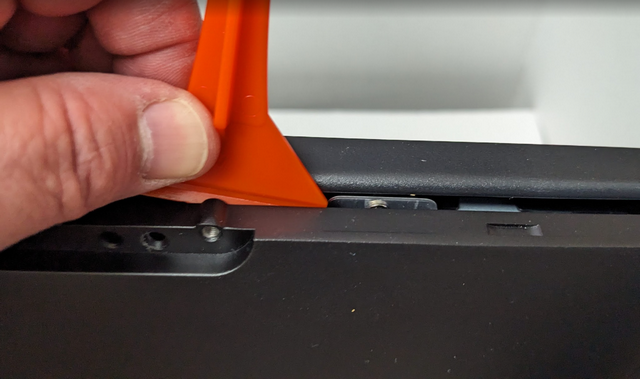

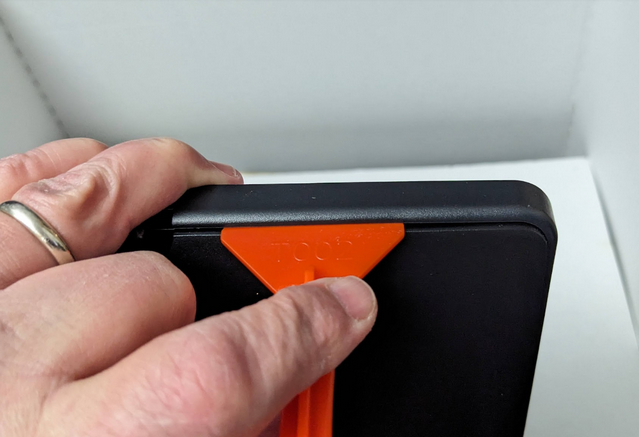

8. Gebruik de professionele plastic hef-tool, hef de achterklep van het voorpaneel. Begin aan een van de korte randen en werk voorzichtig verder totdat de achterkant van het voorpaneel loskomt.

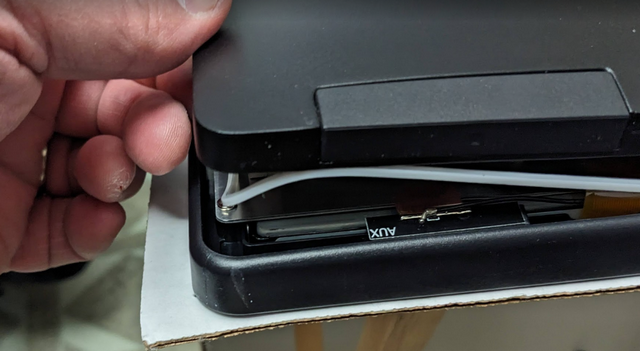

9. Til achterklep op, met speciale aandacht voor de rubberen afdichtingsring. Als de rubberen ring begint op te tillen, stop, en trek de ring weer naar beneden in de juiste positie.

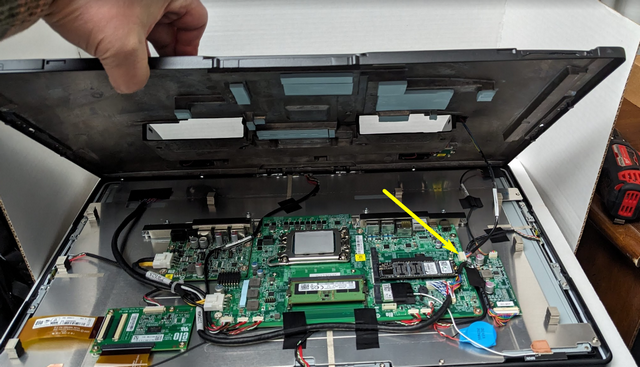

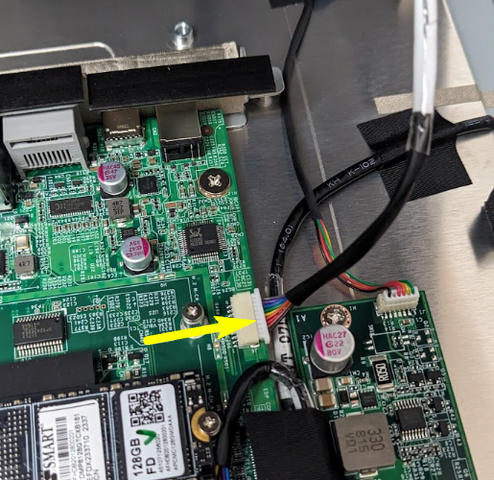

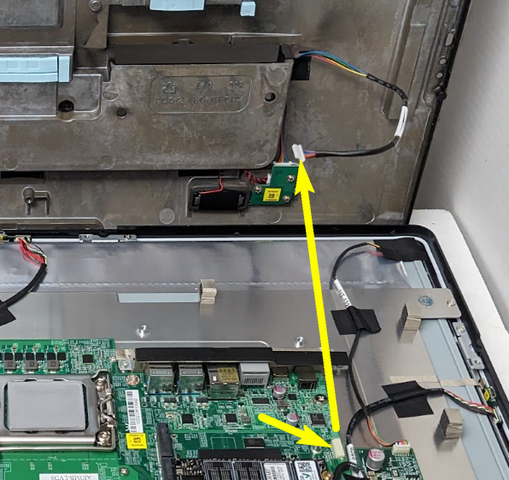

10. Til voorzichtig de achterklep weg. Let op de draadverbinding! Ontkoppel voorzichtig de draadconnector van de printplaat.

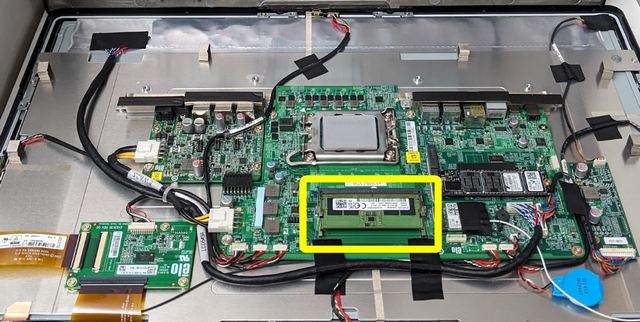

11. De RAM (Geheugenmodule) bevindt zich in het midden boven op de printplaat.

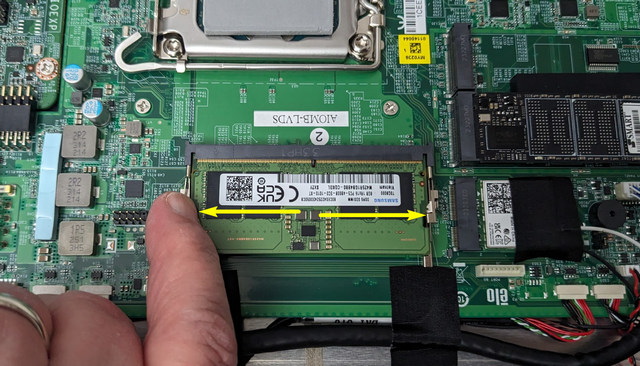

12. Druk RAM-bevestigingslipjes naar buiten om de geheugenmodule los te maken.

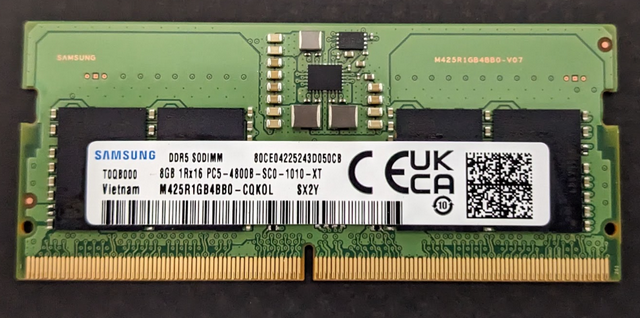

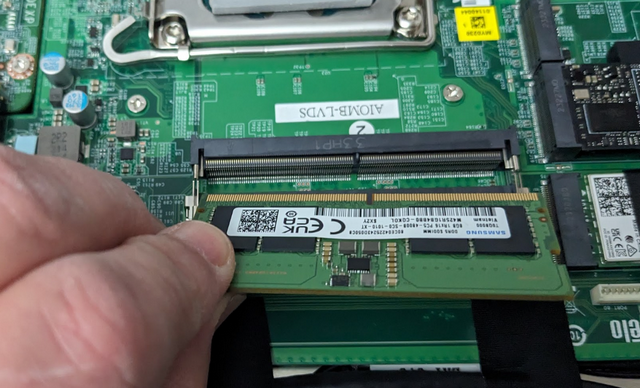

13. Vervang/Voeg toe met compatibele RAM.
- Opmerking: Meng geen RAM-fabrikanten en -types. Gebruik altijd hetzelfde merk en type RAM bij vervanging.
14. Zet het I-Series 3-systeem in omgekeerde volgorde weer in elkaar.
