Dit artikel legt uit hoe je een CFD (Customer Facing Display) aan de achterkant van een Elo I-Series 3.0 met Intel-apparaat kunt toevoegen

Het systeem waarop dit wordt gedemonstreerd is de Elo E709537: ESY17i7-2UWA-1-SQ-MT-6G-2S-N0-00-BK

Stappen voor het toevoegen van een CFD aan een Elo I-Series 3.0 met Intel-apparaat

1. Plaats het I-Series apparaat met de voorkant naar beneden op een beschermende ondergrond.



2. Verwijder de twee torxschroeven



3. Schuif de achterste plastic hoes eraf




4. Schuif de bijgeleverde Achter CFD Hoes aan de achterkant van de unit en vervang de twee torxschroeven

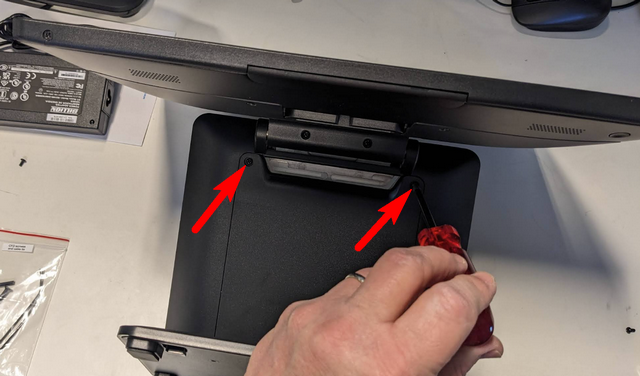

5. Verwijder de twee torxschroeven van de voordeurstandaard

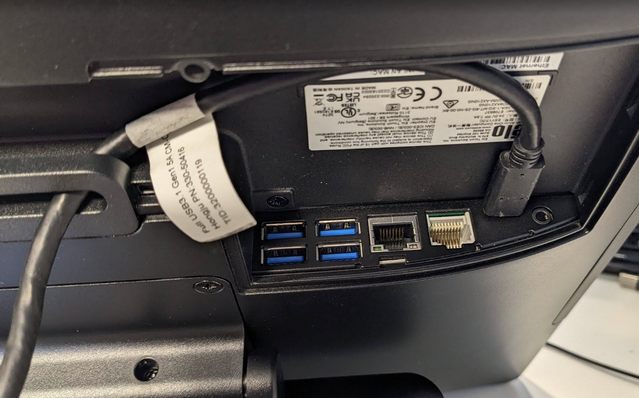

6. Voer de USB-C-kabel van de CFD door het kabeldoorvoergat en sluit aan op de USB-C-poort op de AIO

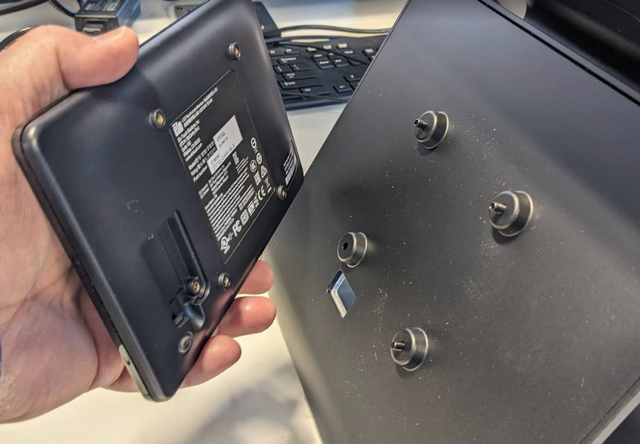

7. Gebruik de meegeleverde schroeven om de CFD aan de achterkant van de unit te bevestigen door de voorgemonteerde bevestigingsgaten






Het onderstaande kan worden gevonden in de gebruikershandleiding van het product.
