Artykuł ten szczegółowo opisuje wymagania dotyczące połączeń szeregowych

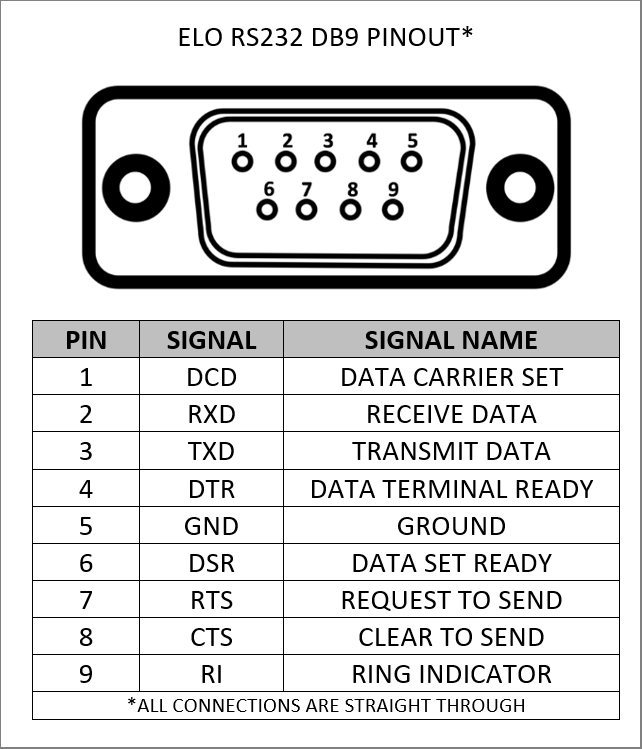

Wymagania dotyczące pinów połączenia szeregowego

Dla połączeń dotykowych standardowym kablem jest prosty kabel szeregowy DB9 9-pinowy z męskiego na żeński (jak w pinie 1 jednego końca podłączonym do pinu 1 drugiego końca, pin 2 do pin 2 itd.).

Kable szeregowe null modem (które krzyżują piny 2 i 3) nie będą działać.

Minimalne połączenie dla portu szeregowego przy użyciu sterownika Windows dla multi-touch to piny 2 i 5, połączone prostą linią.

Minimalne połączenie dla portu szeregowego przy użyciu sterownika Windows dla single-touch serii 5 to piny 2, 3, 5, 6 i 8, wszystkie połączone prostą linią. Wymóg ten można zredukować do pinów 2 i 5, instalując sterownik za pomocą cichej instalacji i dodając opcję /NoHandshake. Zobacz instrukcję obsługi w sekcji Wspólne w rozpakowanych plikach, aby uzyskać więcej szczegółów.

Kiedy sterownik single-touch się ładuje, wysyła polecenie (na pinie 2) do kontrolera, prosząc o identyfikację. Kontroler wysyła odpowiedź na pinie 3. Pin 5 jest masą, potrzebną do zakończenia obwodu/ścieżki sygnałowej. Kiedy kontroler jest zasilany, aktywuje pin 6 (DSR). Po zakończeniu testu kontrolera, aktywuje pin 6 (CTS). Domyślnie sterownik single-touch nie załadowałby się, chyba że te piny są aktywowane na wysokim poziomie (+ 5 vdc).
