Artykuł ten wyjaśnia, jak zaktualizować oprogramowanie układowe w ekranie dotykowym ET6553L

Proszę wykonać kroki poniżej, aby zaktualizować oprogramowanie układowe w ekranach dotykowych ET6553L:

Zobacz załączone narzędzie do aktualizacji i plik oprogramowania układowego

Dokument ten opisuje proces aktualizacji oprogramowania układowego kontrolera dotyku w ET6553L za pomocą narzędzia oprogramowania eGalax, MP600674.

Niektóre jednostki mogą wykazywać błędy w linii podczas rysowania lub przeciągania po ekranie. Problem może być sporadyczny i trudny do powtórzenia podczas testów. Aby to naprawić, wszystkie jednostki z starszą wersją oprogramowania układowego kontrolera, wersja 07_T1, powinny zostać zaktualizowane do bieżącej wersji 09 lub nowszej.

 1.    Narzędzia:

1.    PC z systemem Windows (Windows 7/ Windows 10)

2.    Kabel USB typu A do B

3.    Plik oprogramowania układowego kontrolera dotyku - E131176 S/W,PCFG FILE,CTR-8351XX,ET6553L.(PCFG0056_v09.82HM100)

4.    Narzędzie do ładowania oprogramowania - MP600674 TEST TOOL, PCAP TOUCH CONTROLLER, CTR-8351XX, DLA E555516 ET6553L (narzędzie oprogramowania EGALAX)

5.    Pendrive USB (opcjonalnie)

2.     Procedura aktualizacji:

1.    Umieść folder MP600674 (narzędzie oprogramowania EGALAX) na komputerze testowym

2.    Podłącz PC do monitora (przez USB; urządzenie musi być włączone)

3.    Otwórz folder o nazwie Narzędzie testowe_PCFG0056v09

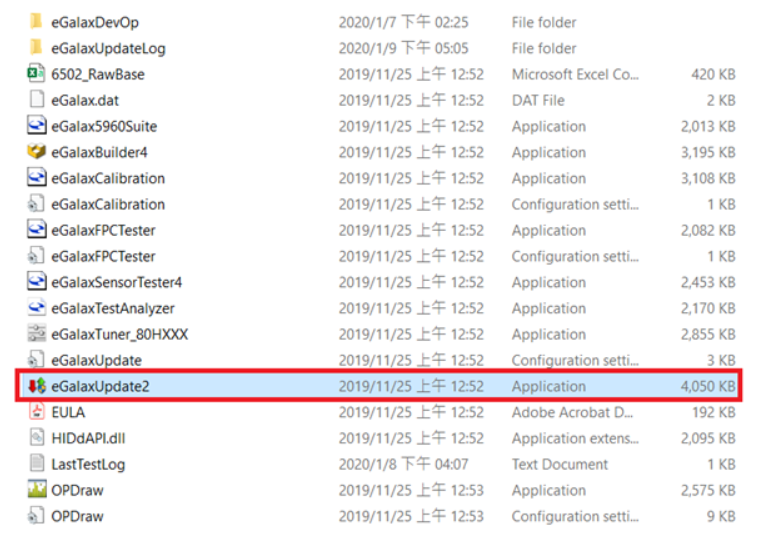

d. Podwójne kliknięcie "eGalaxUpdate2.exe" rozpocznie proces aktualizacji.

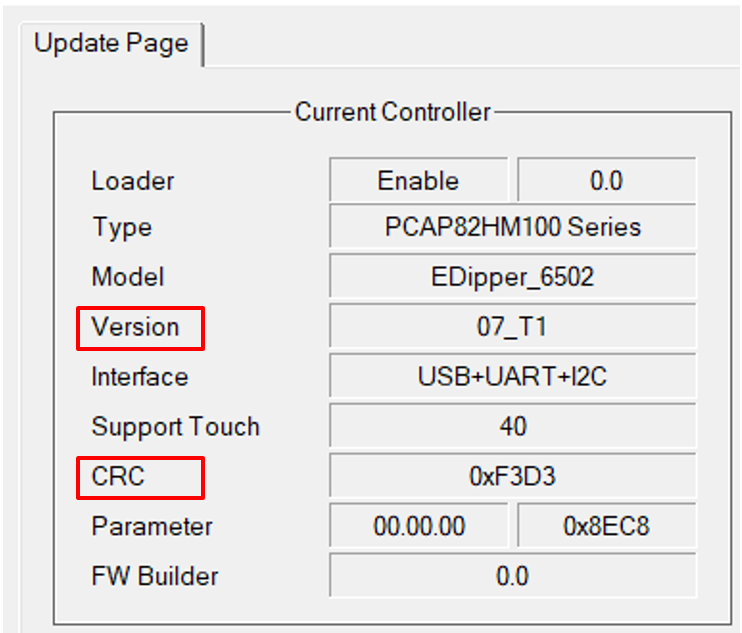

Zweryfikuj wersję kontrolera 07_T1 i CRC to 0xF3D3.


e. Zweryfikuj wersję kontrolera 07_T1 i CRC to 0xF3D3.

1.    Jeśli tak, przejdź do następnego kroku

2.    Jeśli wersja to 09 i CRC 05x59A7, FW nie musi być aktualizowane. Jednostka może być zwrócona do pakowania.

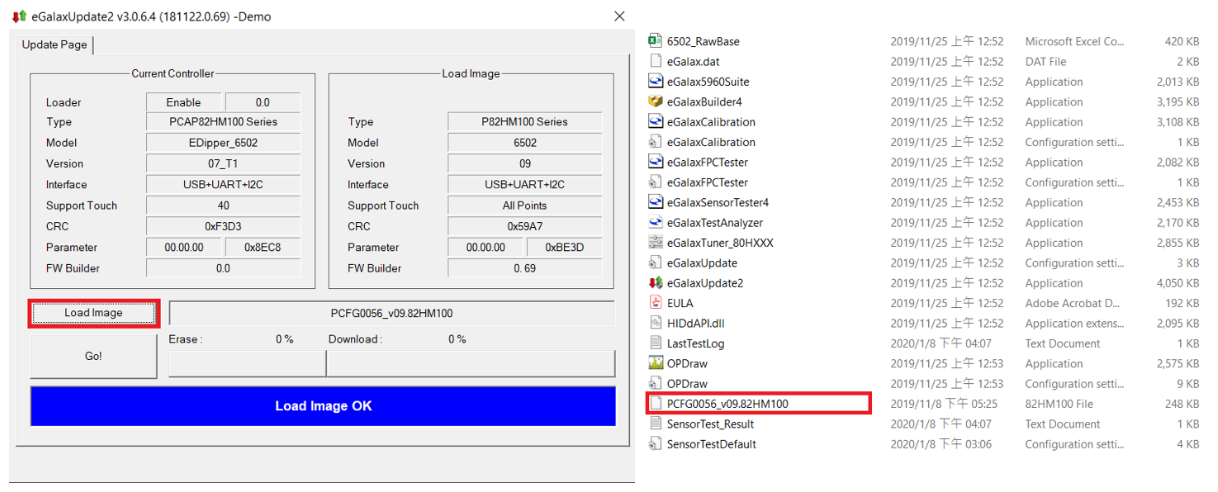

f. Kliknij załaduj obraz, a następnie wybierz plik oprogramowania układowego PCFG0056_v09.82HM100. Zweryfikuj, czy załadunek obrazu jest w porządku.

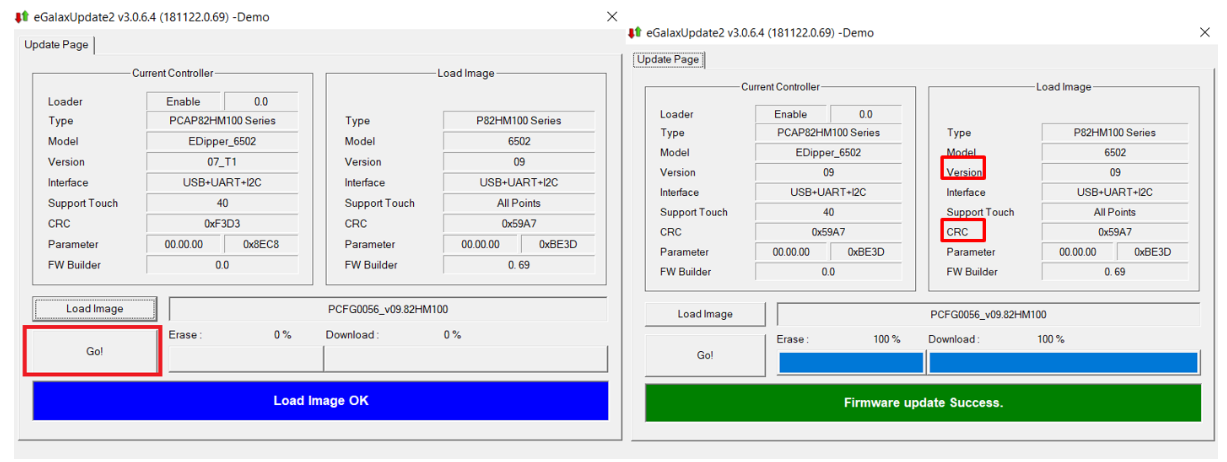

g. Kliknij Idź!

1.    Program wyświetli szereg ekranów. Po zakończeniu zweryfikuj następujące:

1.    Sukces aktualizacji oprogramowania, wersja (09) i CRC (05x59A7)

2.    Jeśli udało się, zamknij program i przejdź do kroku H

3.    Jeśli załadunek nie powiódł się, powtórz kroki E-G

h. Wykonaj cykl zasilania jednostki i przeprowadź standardowe testy funkcji dotyku. Jeśli przejdzie, wyłącz jednostkę i zapakuj ją ponownie.
