Jak zaktualizować system BIOS i oprogramowanie układowe Intel ME w Elo Backpack z Intel®
Odbiorcy: Publiczny / Klienci Elo, Administratorzy IT, Technicy serwisowi i Integratorzy
Rodzaj artykułu: Programowanie oprogramowania układowego, konserwacja płyty głównej i procedura aktualizacji BIOS-u
⚠️ Ważne powiadomienie o oprogramowaniu układowym:
W normalnych warunkach operacyjnych aktualizacja BIOS-u jest niezbędna tylko w przypadku zalecenia przez wsparcie techniczne Elo w celu rozwiązania konkretnej anomalii sprzętowej lub włączenia nowo wydanych funkcji.
Zasada krytyczna: Zapewnij nieprzerwany zasilacz AC podczas procesu aktualizacji. Nie wyłączaj, nie resetuj ani nie odłączaj jednostki, gdy programowanie oprogramowania układowego jest w toku, ponieważ może to spowodować trwałe uszkodzenie EEPROM.
Artykuł ten przedstawia krok po kroku instrukcje dotyczące aktualizacji System BIOS oraz oprogramowania układowego Intel® Management Engine (ME) w Elo Backpack® z Intel (architektura Windows/Intel) przy użyciu oprogramowania AMI Firmware Update (AFUWIN) działającego na systemach Windows.
Wymagania wstępne i pobieranie oprogramowania układowego
Pobierz konkretny pakiet BIOS/ME zatwierdzony dla modelu swojego Elo Backpack z oficjalnego portalu:
Portal pobierania oprogramowania układowego BIOS Elo Backpack z Intel
| Komponent | Szczegóły |
|---|---|
| Narzędzie Flash | Narzędzie do aktualizacji oprogramowania AMI dla systemu Windows (AfuWin64.zip) |
| Plik obrazu oprogramowania układowego | Plik binarny BIOS certyfikowany przez Elo (np. B245.20A lub nowszy) |
| Środowisko operacyjne | Windows 10 / Windows 11 z uprawnieniami administratora |
Procedura aktualizacji BIOS-u i ME krok po kroku
Faza 1: Włącz ponowne programowanie oprogramowania Intel ME w ustawieniach BIOS
- Podłącz klawiaturę USB, włącz Elo Backpack z Intel i wielokrotnie naciskaj klawisz Del podczas uruchamiania, aby wejść do narzędzia konfiguracji BIOS.
- Przejdź do następującej ścieżki:
Zaawansowane > Konfiguracja PCH-FW > Konfiguracja aktualizacji oprogramowania układowego -

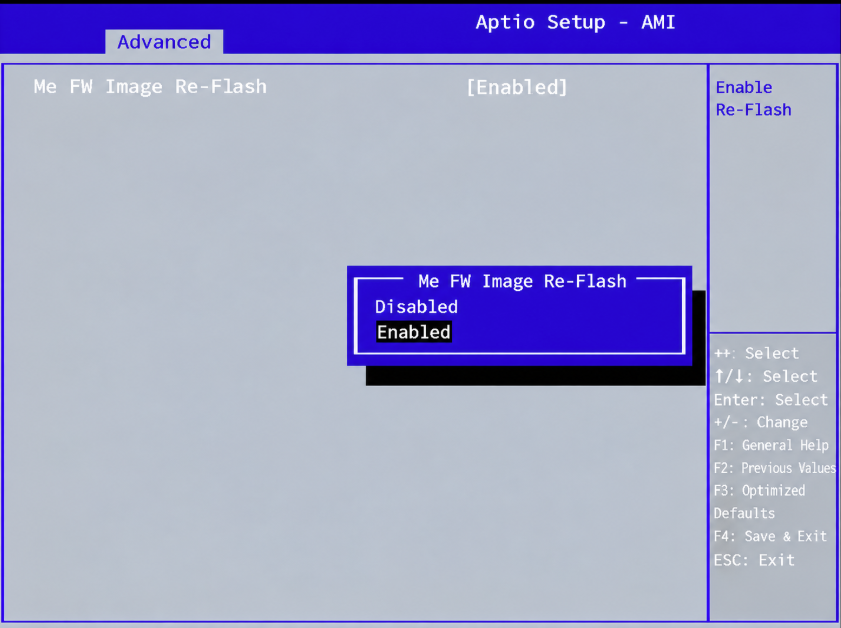

Znajdź ustawienie Me FW Image Re-Flash i zmień je na [Włącz]:
- Przejdź do zakładki Zapisz i wyjdź, wybierz Zapisz zmiany i zresetuj oraz pozwól systemowi zrestartować się do Windows.
Faza 2: Wykonaj programowanie oprogramowania w systemie Windows
- Wypakuj archiwum narzędzia flash
AfuWin64.zipna swoim lokalnym dysku (np.C:\BIOS_Update\). - Skopiuj nowy plik binarny oprogramowania BIOS (np.
B245.20A) bezpośrednio do tego samego folderu, coAFUWINx64.exe. - Otwórz Wiersz poleceń jako administrator:
- Kliknij menu Start systemu Windows, wpisz
cmd, kliknij prawym przyciskiem myszy Wiersz poleceń i wybierz Uruchom jako administrator.
- Kliknij menu Start systemu Windows, wpisz
-
Zmień katalog (
cd) na folder z narzędziem flash:cd C:\BIOS_Update -

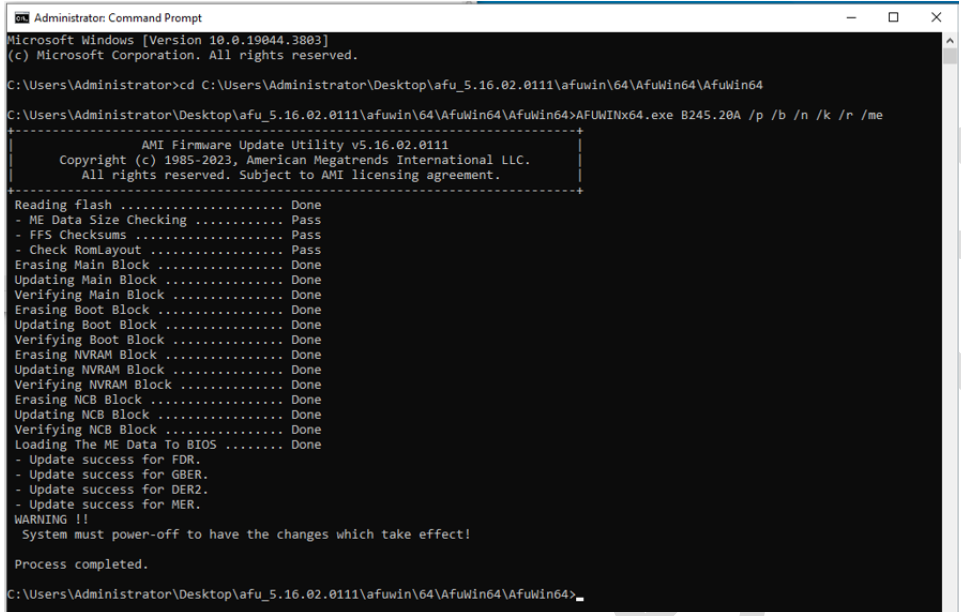

Wykonaj polecenie flash (zamień
B245.20Ana rzeczywistą nazwę pliku oprogramowania, jeśli jest inna):AFUWINx64.exe B245.20A /p /b /n /k /r /me(Rozbicie parametrów:
/pprogram główny BIOS,/bprogram bloków rozruchowych,/nprogram NVRAM,/kprogram bloków niekrytycznych,/rzachowaj UUID/klucze SMBIOS,/meprogram regionu Intel ME.)
Faza 3: Restart systemu i weryfikacja wersji
- Po wyświetleniu statusu pomyślnego zakończenia przez narzędzie zrestartuj system. System wykona zautomatyzowaną cykl drugiej inicjalizacji podczas ponownego uruchamiania w celu zastosowania oprogramowania ME.
- Podczas ponownego uruchamiania naciśnij Del, aby wejść do menu ustawień BIOS.
- W zakładkach Główne i Zaawansowane sprawdź, czy Wersja BIOS oraz Wersja oprogramowania ME odzwierciedlają nowo zainstalowane numery wersji.
