Poniższe informacje omawiają właściwą wentylację dla kiosków i innych obudów.

Zakres zastosowania produktu: Dowolny produkt Elo, który ma być umieszczony w kiosku lub innej obudowie.

Znaczenie Właściwej Wentylacji
Aby określić, czy wentylacja jest wymagana dla Twojego kiosku lub obudowy, musisz zmierzyć temperaturę wokół urządzenia (monitoru dotykowego lub komputera dotykowego) podczas jego szczytowej pracy. Ważne jest, aby zrozumieć, że ciepło wpływa na trwałość produktu – ogólnie im wyższa temperatura pracy, tym krótsza żywotność urządzenia.

Zarządzanie Cieplem w Zamkniętych Przestrzeniach
Wszystkie urządzenia elektroniczne generują ciepło podczas pracy. Gdy urządzenie jest umieszczone w małej przestrzeni, niezwykle ważne jest zapewnienie, że to ciepło może skutecznie uciekać. W przeciwnym razie temperatura wewnątrz obudowy może przekroczyć określone limity pracy urządzenia. Ilość ciepła generowanego przez urządzenie zwykle wskazuje jego pobór mocy, co można znaleźć w specyfikacjach na stronie internetowej monitora. Na przykład, większość dotykowych monitorów Elo z otwartą ramą/kiosków o przekątnej do około 20 cali rozprasza 30 watów lub mniej, ale moc i wydajność cieplna wzrastają znacząco w przypadku większych monitorów. Dodatkowo, pobór mocy wzrasta wraz z jasnością monitora, więc zawsze sprawdzaj specyfikacje zasilania dla monitora, który zamierzasz umieścić w obudowie.

Aby zrozumieć ilość ciepła do zarządzania, porównaj moc monitora z żarówką żarową o równoważnej mocy. Żarówka 30-watowa, na przykład, staje się bardzo gorąca w dotyku, a żarówka 100-watowa jest zbyt gorąca, by ją dotykać – ilustruje to, jak nawet umiarkowane poziomy mocy mogą znacząco podgrzać małą, zamkniętą przestrzeń. Chociaż ciepło w monitorze jest rozłożone na większej powierzchni niż w żarówce, całkowita ilość ciepła jest równoważna.

Czynniki Wpływające na Gromadzenie Się Ciepła
Kilka czynników wpływa na gromadzenie się ciepła wewnątrz obudowy, w tym:

• Rozpraszanie mocy monitora
• Rozmiar i materiał obudowy
• Projekt obudowy (np. wysoka lub niska, prosty lub złożony kształt)
• Otwory wentylacyjne i ich umiejscowienie
• Obecność lub brak wentylacji wymuszonej wentylatorem
• Pozycjonowanie monitora w obudowie
• Konfiguracja montażu (np. pionowo, poziomo, płasko lub pod kątem)

Strategie Wentylacji

• Wentylacja Pasywna: Wentylacja pasywna może być skuteczna, jeśli stworzony jest „efekt komina”, umożliwiający powietrzu wchodzić od dołu i przepływać w górę, wychodząc na górze. Ta metoda działa najlepiej, gdy powietrze przepływa przez monitor i wokół niego, a nie tylko wzdłuż tylnej ściany obudowy.
• Chłodzenie Aktywne: Dodanie małego, cichego wentylatora przy wylocie, aby wciągał powietrze przez obudowę, znacznie poprawia chłodzenie, szczególnie dla monitorów o wyższej mocy, mniejszych obudów, komputerów dotykowych czy konfiguracji, które obejmują dodatkowe urządzenia, takie jak oddzielne komputery lub zasilacze.

Szczególne Uwagi Dotyczące Montażu Poziomego
Gdy monitor jest zamontowany poziomo lub prawie poziomo (np. na stole roboczym lub blacie), komponenty generujące ciepło znajdują się na górze obudowy, co niweczy efekt komina. W takim przypadku kluczowe jest zapewnienie wentylacji wymuszonej powietrzem przez monitor, z jednej strony na drugą. Możesz potrzebować użyć kanałów lub pochłaniaczy, aby zapewnić odpowiedni przepływ powietrza. Zawsze sprawdzaj temperaturę w pobliżu urządzenia, aby zweryfikować swoją konfigurację wentylacyjną, a także uwzględnij maksymalną temperaturę otoczenia w środowisku pracy podczas testów.

Wskazówki dotyczące wyboru wentylatorów
Podczas wybierania wentylatorów, priorytetem powinny być modele o wyższym przepływie powietrza (mierzone w CFM) i niższym poziomie hałasu (mierzone w dB), aby osiągnąć skuteczne i ciche chłodzenie.

Testy Wewnętrzne

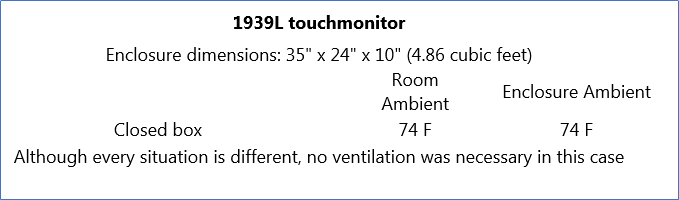

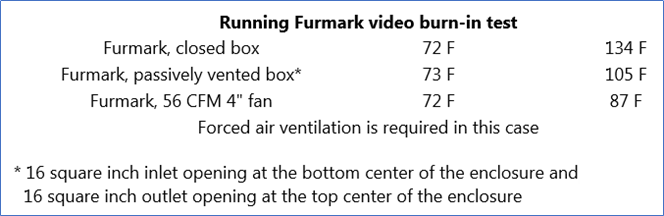

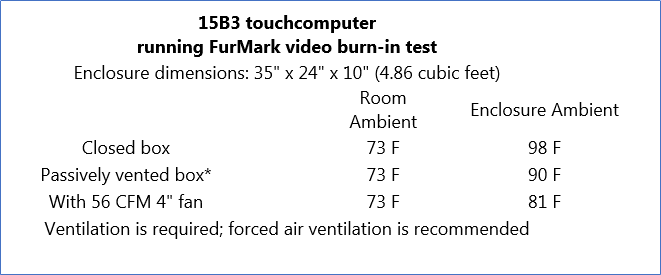

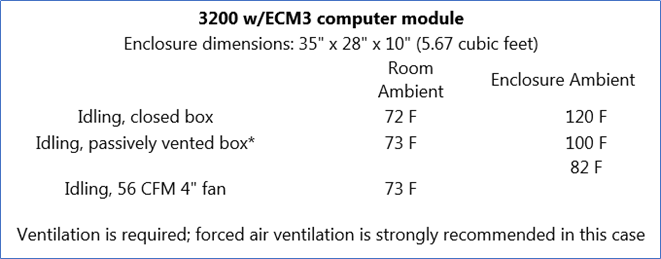

Wyniki testów poniżej dają obraz wymagań wentylacyjnych dla niektórych typowych konfiguracji i demonstrują skuteczność wentylatorów. Należy zauważyć, że wentylatory o danym rozmiarze mogą znacznie różnić się pod względem ilości powietrza (CFM), które mogą przemieszczać. Ten użyty w tych testach ma dość wysoką wydajność.
