Artykuł ten zawiera poniższe informacje, które opisują różne połączenia w monitorach Elo.

Połączenie zasilania

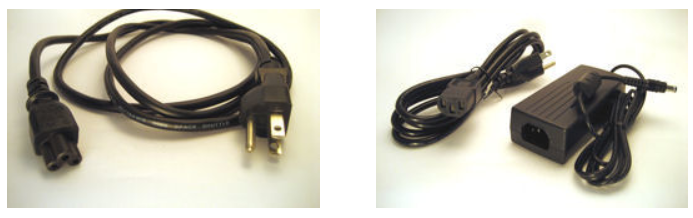

To zapewnia zasilanie dla monitora i ekranu dotykowego. Istnieją dwa podstawowe rodzaje: przewód AC i zasilacz DC. Niektóre monitory mają jedną lub drugą opcję, niektóre monitory mają obie. Jeśli podano oba, wybierz tylko jedno.

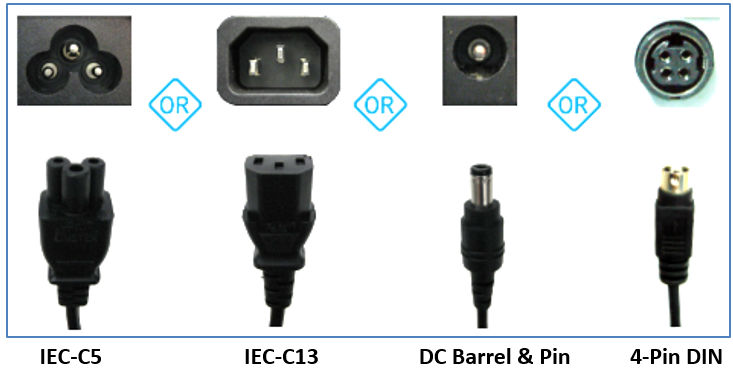

Poniżej pokazane są różne typy połączeń AC i DC.



Połączenie wideo

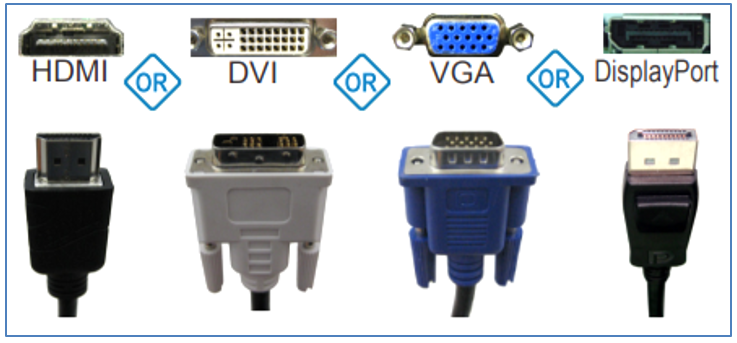

To zapewnia „obraz” na wyświetlaczu. Istnieją różne typy połączeń wideo: HDMI, DVI, VGA, DisplayPort. Jeśli na monitorze jest więcej niż jedno połączenie wideo, użyj tylko jednego z nich.
UWAGA: Niebieska złącze VGA ma trzy rzędy pinów; to jest złącze wideo, a nie złącze szeregowe.



Połączenie dotykowe

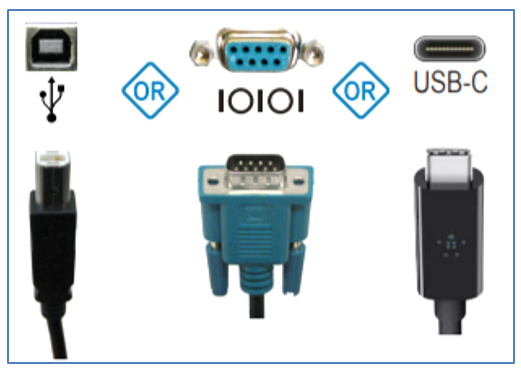

To zapewnia połączenie dla części dotykowej monitora. Istnieją trzy podstawowe typy: USB, USB-C i szeregowe. Jeśli monitor ma więcej niż jedno połączenie dotykowe, wybierz tylko jedno.
UWAGA: Niebiesko-zielone złącze szeregowe wygląda podobnie do niebieskiego złącza VGA, ale ma tylko 2 rzędy pinów.



Połączenie głośnika (opcjonalne)
To zapewnia połączenie dla dźwięku z komputera, który ma być odtwarzany przez głośniki monitora. Niektóre monitory dotykowe nie zawierają głośników.



Przewodowy pilot OSD

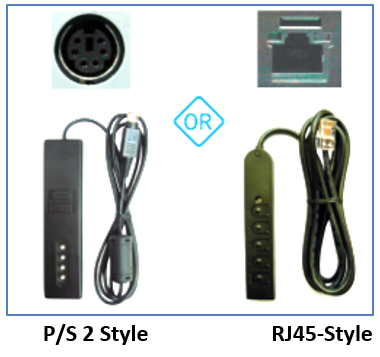

Niektóre monitory (głównie ramy otwarte i monitory IDS) mają przewodowe piloty OSD do kontrolowania wyświetlania na ekranie. Istnieją dwa typy, starszy styl P/S 2 i nowszy styl RJ45.
