Artykuł ten zawiera informacje dotyczące układu i połączeń w komputerze dotykowym E-Series 2 All-In-One (AIO).

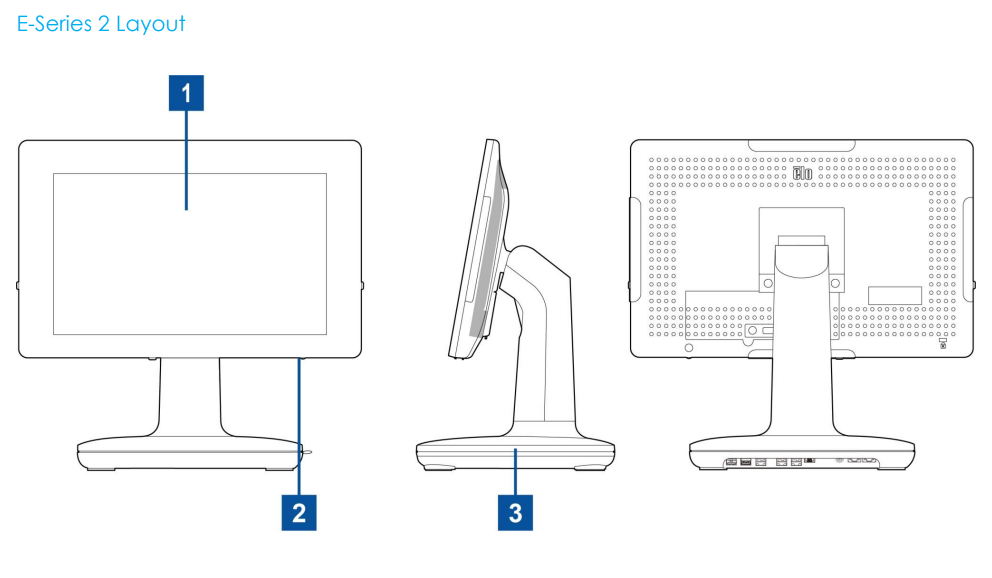

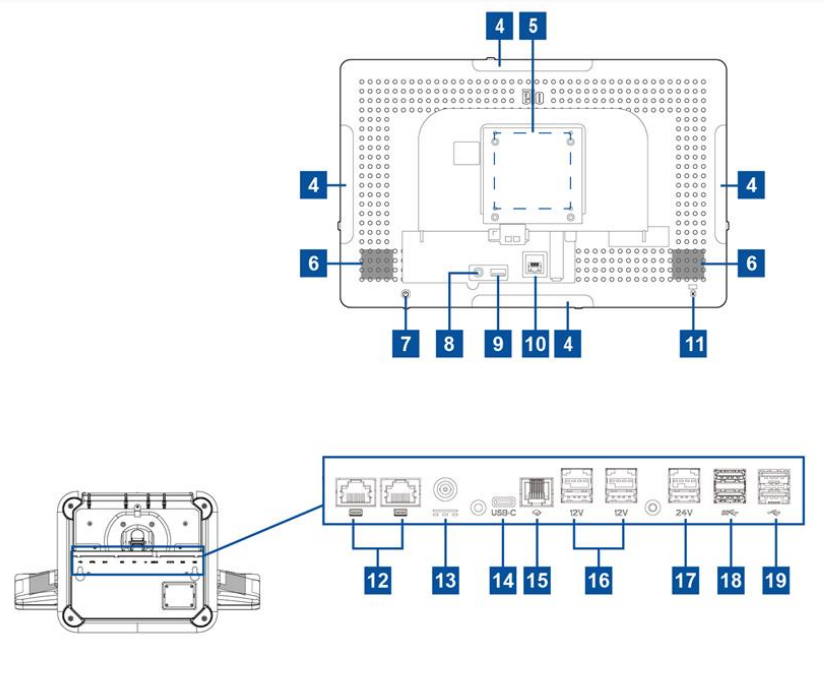

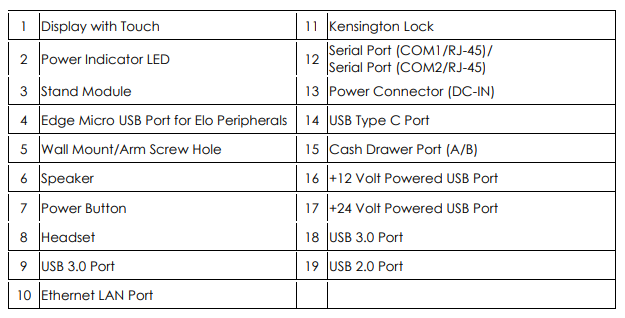

Układ i połączenia E-Series 2 przedstawiono poniżej.

Poniższe informacje można znaleźć w Instrukcji obsługi E-Series 2 .pdf




1. Wyświetlacz z dotykiem
Model jest dostępny z następującymi technologiami dotykowymi.

• TouchPro, projektor pojemnościowy bez ramki (PCAP)

2. Wskaźnik zasilania LED
Wskaźnik zasilania LED pokazuje stan komputera dotykowego. Zobacz sekcję 3 Instrukcji obsługi po więcej szczegółów.

3. Moduł podstawki
Moduł podstawki ma solidną konstrukcję wspierającą komputery dotykowe Elo All-in-one.

4. Port Micro USB na krawędzi (zestaw akcesoriów - połączenia)
E-Series 2 zawiera cztery porty USB na krawędzi wyświetlacza do montażu opcjonalnych akcesoriów. Akcesoria można montować i przymocowywać na krawędzi, aby spełnić różne wymagania dotyczące złącz IO.

5. Uchwyt VESA
Na tylnej stronie monitora znajduje się wzór montażowy 75x75mm z czterema otworami dla śrub M4.
Zgodność z VESA FDMI jest kodowana: VESA MIS-D, C

6. Głośnik
Dwa zintegrowane głośniki o mocy 2 waty zapewniają wyjście audio do odtwarzania.

7. Przycisk zasilania
Naciśnij przycisk zasilania, aby włączyć/wyłączyć system komputera dotykowego.

8. Słuchawki
Port audio został zaprojektowany do podłączenia słuchawek i mikrofonu.

9. Port USB 3.0
Standardowy port Super Speed USB 3.0 jest dostępny na tylnej stronie systemu komputera dotykowego.

10. Port Ethernet LAN
Port Ethernet LAN E-Series 2 zapewnia możliwość prędkości do 1 Gbps w sieci.

11. Zamek Kensington
Zamek Kensington jest standardowym mechanizmem antykradzieżowym do zabezpieczenia biurka w wybranym miejscu montażu. Kabel zamka Kensington nie jest dołączony.

12. Port szeregowy (COM1/RJ-45)/Port szeregowy (COM2/RJ-45)
Port szeregowy jest zgodny ze specyfikacją RS-232 dla połączenia interfejsu RJ-45.

13. Złącze zasilania (DC-IN)
Aby uruchomić komputer dotykowy, podłącz złącze DC z zestawu zasilacza AC/DC do połączenia zasilania w urządzeniu.

• Uwaga: Gdy potrzebujesz odłączyć wtyczkę DC od modułu podstawki, chwyć ją jak na poniższym zdjęciu i ostrożnie ją usuń.

14. Port USB Type-C
Port USB Type-C umożliwia podłączenie do innych urządzeń zgodnych z typem C.

15. Port szuflady kasjerskiej (A/B)

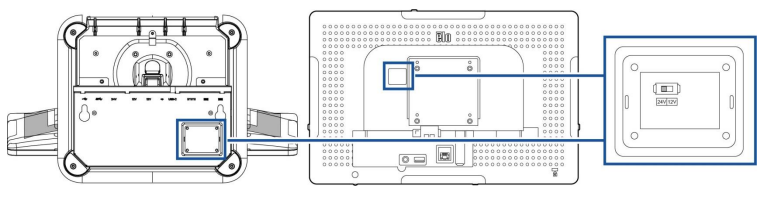

Główny port szuflady kasjerskiej to interfejs RJ-12 i zapewnia przełączalną pracę przy +12VOLTs i +24VOLTs. Domyślne ustawienie to +24 Volty, a ustawienia można regulować od spodu modułu podstawki lub tyłu monitora.

a. Przypisanie pinów portu szuflady kasjerskiej

16. Port USB zasilany +12 Voltami
Maksymalna moc portu USB zasilanego +12 Voltami wynosi 12 Voltów przy 1,5 Amperach.

17. Port USB zasilany +24 Voltami
Specyfikacja portu USB zasilanego +24 Voltami została zaprojektowana dla wszystkich modeli E-Series 2. Maksymalna moc portu USB zasilanego +24 Voltami wynosi 24 Volty przy 2,3 Amperach. W szczególnych okolicznościach proszę użyć zewnętrznego zasilacza do urządzenia peryferyjnego 24V (NIE UŻYWAĆ na pokładzie portu USB zasilanego 24V), gdy system działa z obciążeniem 100%, a wszystkie porty I/O oprócz portu USB zasilanego 24V są podłączone dla maksymalnego obciążenia mocy każdego portu. Proszę upewnić się, że całkowite zużycie energii przez urządzenia peryferyjne nie przekracza 156W (zakładając, że system działa przy maksymalnym zużyciu mocy, co nie jest powszechne w aplikacjach POS).

18. Port USB 3.0
Dwa standardowe porty Super Speed USB 3.0 są dostępne na panelu wejścia/wyjścia systemu komputera dotykowego.

19. Port USB 2.0
Dwa porty USB 2.0 są dostępne na panelu wejścia/wyjścia systemu komputera dotykowego.
