Artykuł ten zawiera instrukcje krok po kroku dotyczące bezpiecznego dostępu do SSD, RAM i baterii CMOS w systemach Elo E-Series 3 z procesorami Intel o przekątnej 15 cali.
Dostęp do SSD i RAM w urządzeniu Elo I-Series 3 z procesorem Intel może być wymagany w celu zwiększenia pamięci, poprawy wydajności lub wymiany uszkodzonych komponentów. Zwiększenie pamięci RAM może poprawić multitasking, podczas gdy modernizacja SSD może zwiększyć pojemność pamięci i poprawić responsywność systemu. Procedura ta może być również potrzebna do rozwiązywania problemów sprzętowych lub konserwacji. Powinna być wykonywana tylko przez wykwalifikowany personel, ponieważ niewłaściwe obchodzenie się może uszkodzić urządzenie lub unieważnić gwarancję.
⚠️ Ostrzeżenie: Niewłaściwe wykonanie tej procedury może unieważnić klasę ochrony IP lub uszkodzić jednostkę. Obsługuj ostrożnie. Uszkodzenia spowodowane podczas tego procesu nie są objęte gwarancją Elo i mogą unieważnić gwarancję producenta.
Wymagane narzędzia i sprzęt
- Wkrętak krzyżakowy (#1 lub #2)
- Plastikowe narzędzie do podważania
- Pasek antyelektrostatyczny (zalecany)
- Ochronna powierzchnia lub mata antyelektrostatyczna
Środki ostrożności
- Wyłącz urządzenie i odłącz je od wszystkich źródeł zasilania przed rozpoczęciem.
- Załóż pasek antyelektrostatyczny, aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi (ESD).
- Obsługuj komponenty wewnętrzne ostrożnie, aby uniknąć uszkodzeń.
Procedura
1. Przygotowanie urządzenia
- Umieść E-Series 3 na czystej, miękkiej i ochronnej powierzchni, aby zapobiec zarysowaniom lub uszkodzeniom.
- Jeśli urządzenie ma podstawę, usuń ją:

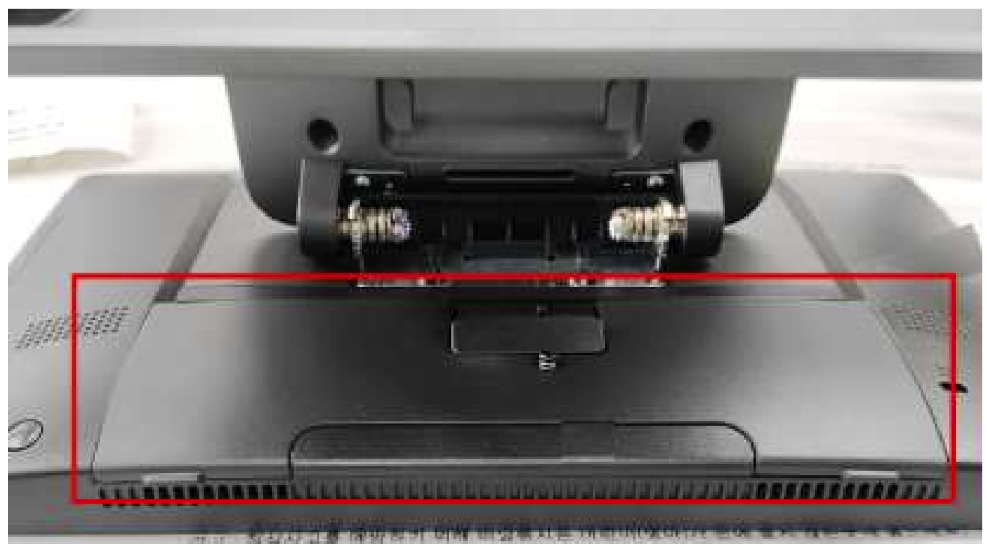

- Zdejmij pokrywę kabla.

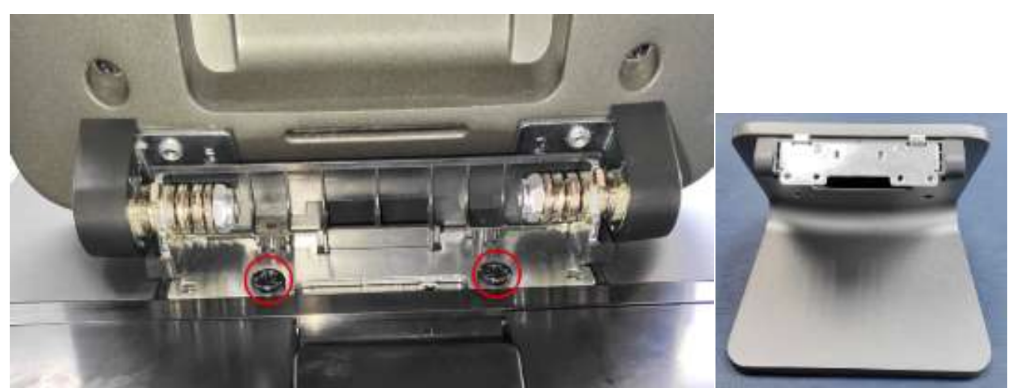

- Podnieś dwie śruby krzyżakowe z mocowania podstawy.
- Zdejmij podstawę z jednostki.
2. Usuń śrubę centralną i pokrywy portów krawędziowych

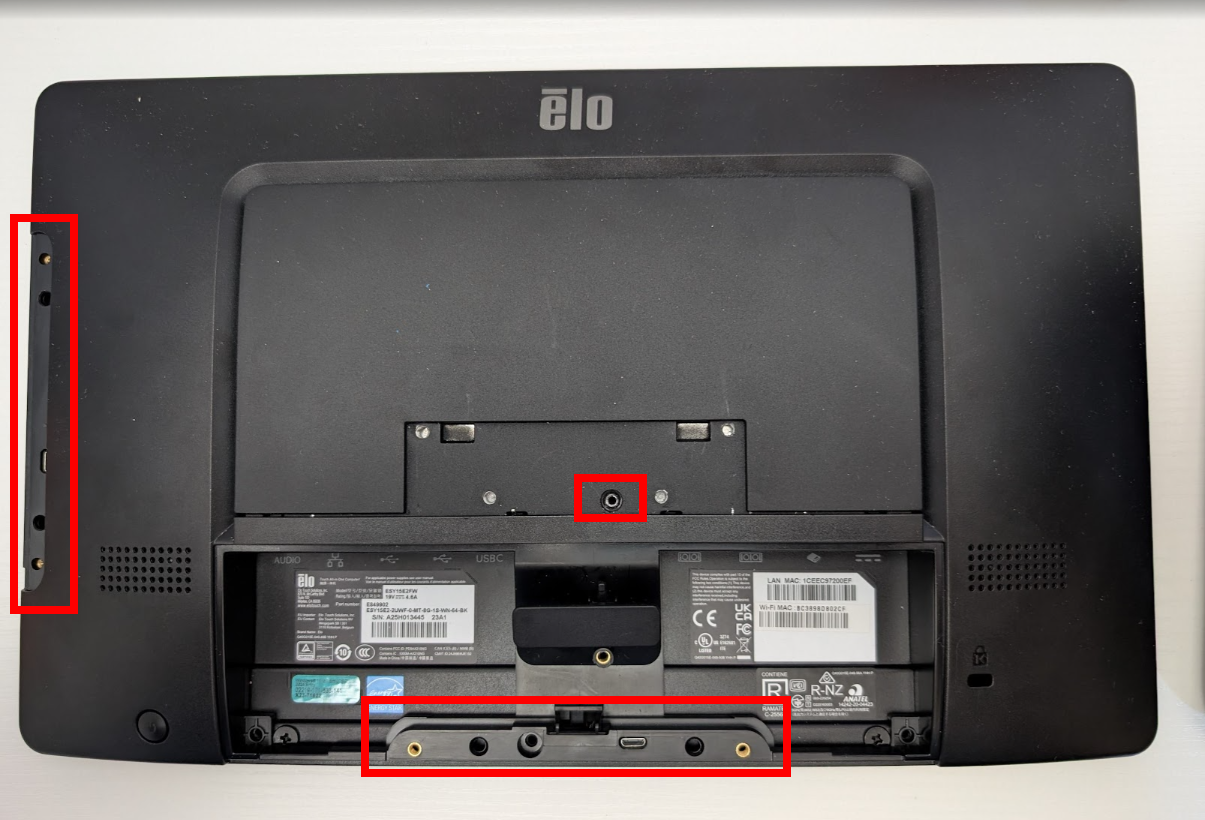

- Usuń śrubę centralną zaznaczoną na poniższym zdjęciu.
- Odłącz dwie pokrywy portów peryferyjnych krawędziowych, delikatnie je ciągnąc na zewnątrz.
3. Usuń tylną pokrywę z przedniej obudowy

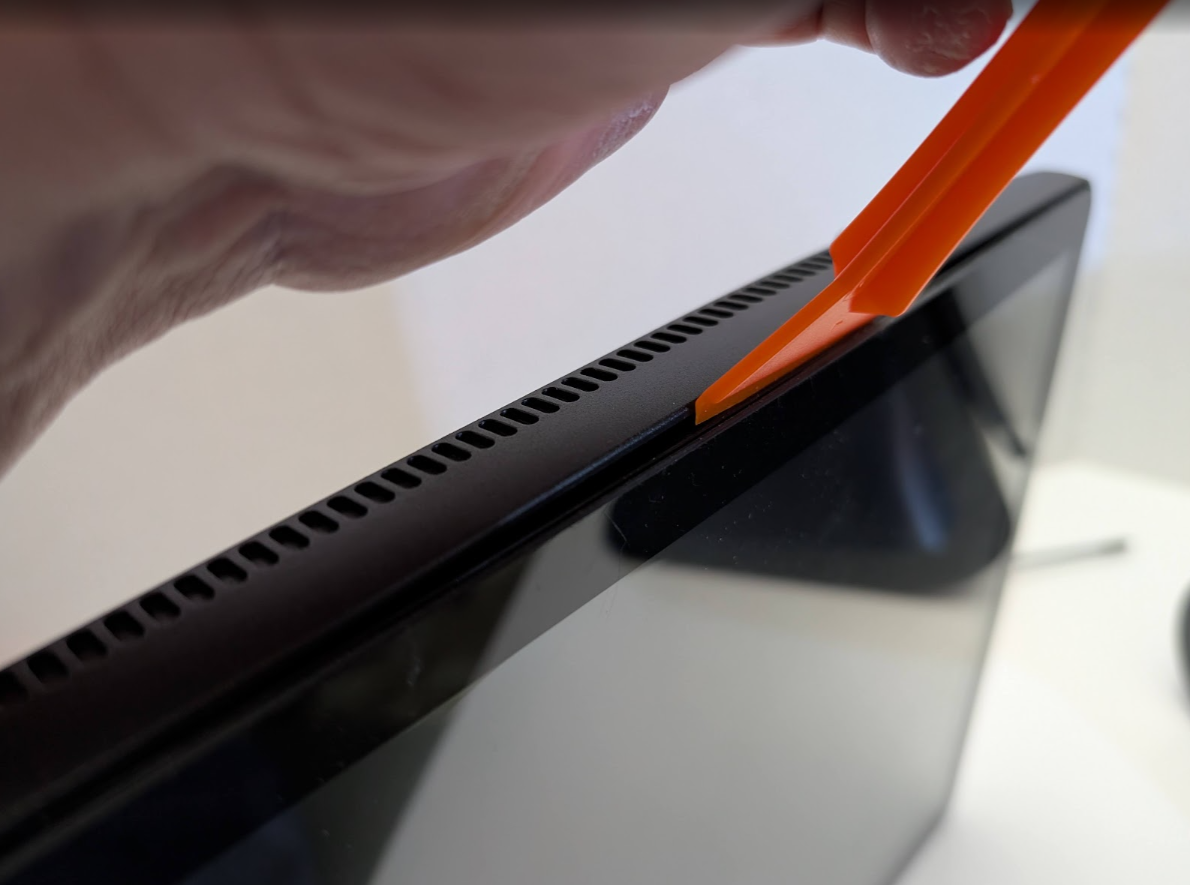

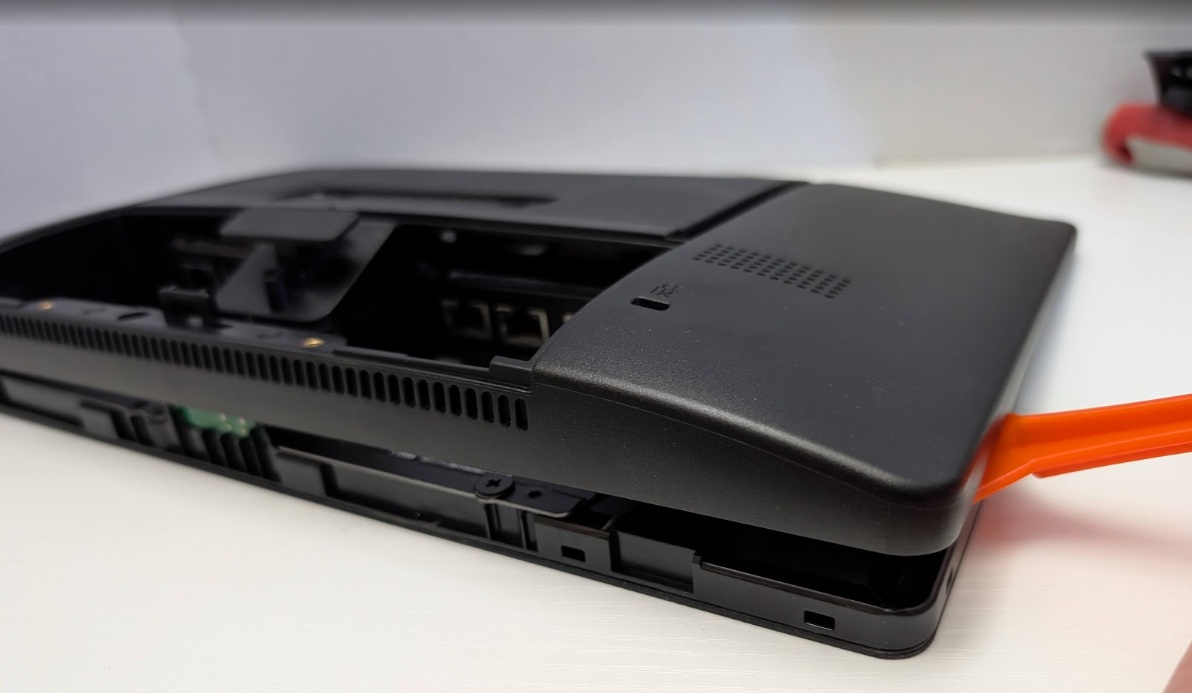

- Używając plastikowego narzędzia do podważania, rozpocznij od dolnej krawędzi jednostki i ostrożnie przemieszczaj się w około, delikatnie podważając w górę, aby odłączyć tylną plastikową pokrywę od przedniej obudowy.
4. Dostęp do SSD, RAM i baterii CMOS
- Ostrożnie podtrzymaj tylną pokrywę, dbając o to, aby nie obciążać ani nie odłączać żadnych wewnętrznych okablowania.

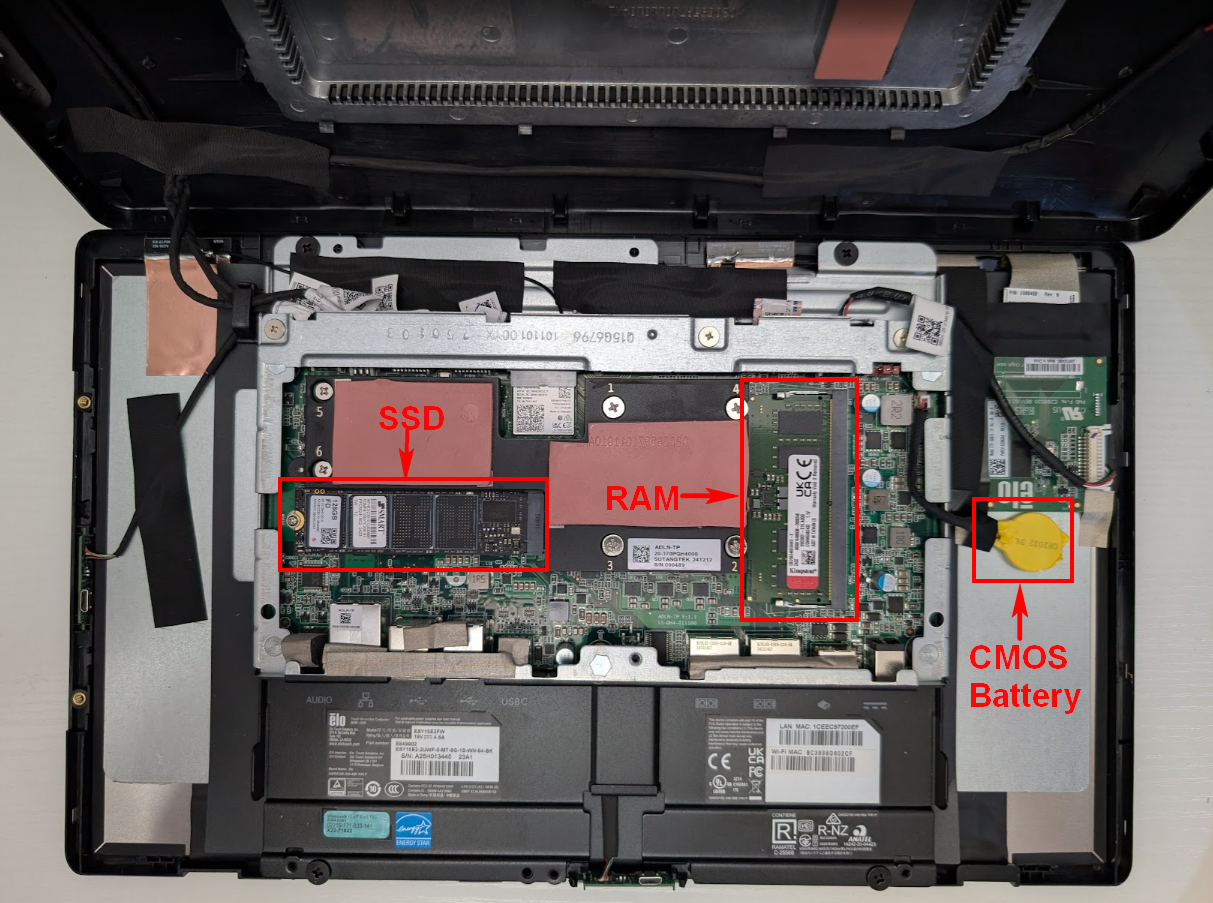

- SSD, RAM i bateria CMOS są widoczne, jak pokazano na poniższym zdjęciu.
5. Złożenie jednostki
- Ponownie zamontuj wszystkie komponenty, wykonując odwrotnie powyższe kroki, upewniając się, że wszystkie połączenia są pewne, a tylna pokrywa zatrzaskuje się z powrotem na swoim miejscu.
