Jak włączyć i skalibrować tryb wyświetlania rozciągniętego w sterowniku Elo Windows Multi-Touch

Odbiorcy: Publiczni / Klienci Elo, Administratorzy IT, Budowniczowie i Integratorzy Ścian Wideo

Typ artykułu: Przewodnik po konfiguracji multi-ekranu i kalibracji dotyku

Następujące instrukcje wyjaśniają, jak skonfigurować, zmapować i skalibrować współrzędne dotyku w trybie wyświetlania rozciągniętego (np. ściany wideo, łączenie multi-monitorów za pomocą NVIDIA Surround, AMD Eyefinity lub adapterów Matrox multi-display) przy użyciu sterownika Elo Multi-Touch dla Windows.

ℹ Wymóg detekcji sterownika: Opcja tryb wyświetlania rozciągniętego znajduje się w zakładce Ustawienia ogólne sterownika Elo Windows. Ta opcja jest aktywna tylko wtedy, gdy Windows i twój sterownik graficzny przedstawiają fizyczne ekrany jako jednolitą "rozciągniętą" powierzchnię biurkową. Jeśli sterownik GPU działa w standardowym trybie rozszerzonego pulpitu, ta opcja będzie nieaktywna.

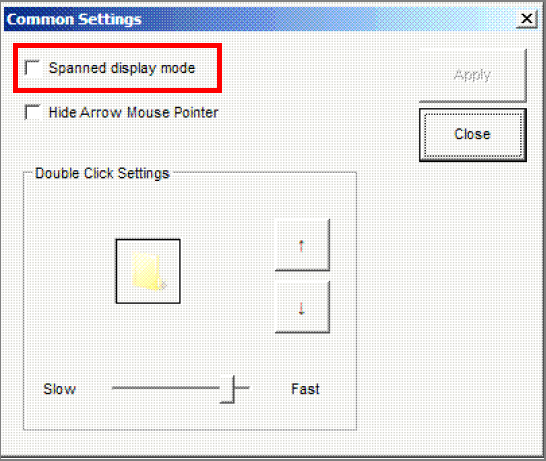

Ustawienie trybu wyświetlania rozciągniętego w zakładce Ustawienia ogólne EloConfig

Włączanie i kalibracja trybu rozciągniętego

⚠️ Warunek wstępny: Aby pomyślnie skalibrować współrzędne dotyku na wielu ekranach w rozciągniętej powierzchni, wszystkie podłączone fizyczne monitory dotykowe muszą mieć dokładnie tę samą orientację (np. wszystkie w orientacji poziomej lub wszystkie w orientacji pionowej).

Otwórz EloConfig, przejdź do zakładki Ustawienia ogólne i zaznacz pole wyboru tryb wyświetlania rozciągniętego.

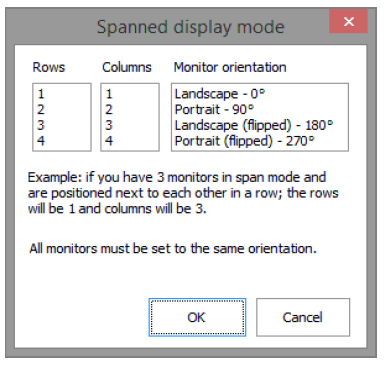

Wróć do głównej zakładki EloConfig i kliknij przycisk Kalibruj ekrany dotykowe. Otworzy się okno konfiguracji rozciągniętej.
Wprowadź łączną liczbę rzędów, kolumn oraz orientację monitora odpowiadającą twojemu fizycznemu układowi siatki:
Kliknij OK i postępuj zgodnie z celami kalibracji wyświetlanymi na każdym fizycznym monitorze w ścianie wideo.

Wymuszenie kalibracji sterownika 3-punktowej (EloOptions.ini)

Aby upewnić się, że sterownik prawidłowo mapuje pola ograniczające współrzędne w niestandardowych wirtualnych rozdzielczościach, zmodyfikuj plik konfiguracyjny EloOptions.ini, aby wymusić bezpośrednią rutynę kalibracji sterownika 3-punktowej:

[Kalibracja]
DriverCalibration = 1

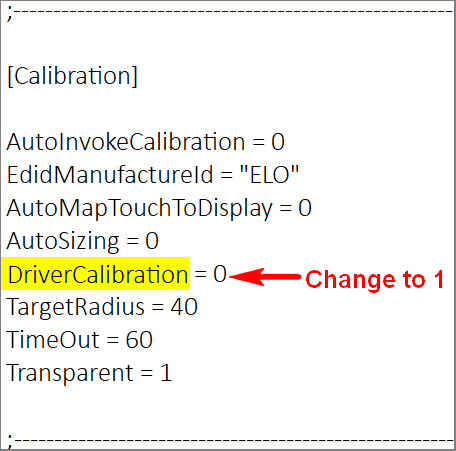

Modyfikacja DriverCalibration w pliku EloOptions.ini

Jak zastosować konfigurację

Opcja A (przed instalacją sterownika): Wypakuj pobrany pakiet sterowników, otwórz EloOptions.ini z głównego folderu rozpakowania, ustaw DriverCalibration = 1, zapisz plik, uruchom Setup.exe i skalibruj wyświetlacze.
Opcja B (po instalacji sterownika): Przejdź do C:\Program Files\Elo Touch Solutions\, otwórz EloOptions.ini, zmień DriverCalibration = 1, zapisz zmiany i uruchom ponowną kalibrację przez EloConfig.

⚠️ Uprawnienia administratora: Przy modyfikowaniu EloOptions.ini w katalogu Program Files, otwórz edytor tekstu (np. Notepad) z użyciem Uruchom jako administrator, aby zezwolić na uprawnienia zapisu pliku.

Pokrewne artykuły i rozwiązywanie problemów

Tryb wyświetlania rozciągniętego nie działa z trybem ForceMouse

✔ Wynik: Przy włączonej kalibracji 3-punktowej i zdefiniowanych wymiarach siatki, dotknięcia na każdym ekranie będą prawidłowo mapować do odpowiadającej części rozciągniętej powierzchni biurkowej.
