Artykuł ten przedstawia kroki do uzyskania dostępu i wymiany dysku SSD w systemie POS Elo E-Series 2

Specyfikacje
System POS E-Series 2 dostarczany jest standardowo z:

• 128GB M.2 SATA SSD, 80 TBW

Numery części wymiennego SSD

• M.2 SATA 128GB SSD – Elo P/N: E206352
• M.2 SATA 256GB SSD – Elo P/N: E206556

Kroki
1. Odłącz zasilanie od systemu E-Series 2 i połóż go ekranem do dołu na ochronnej powierzchni

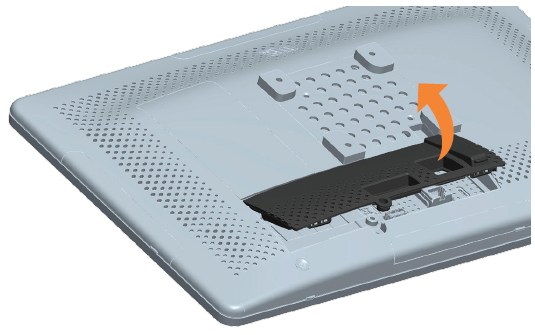

2. Usuń i zachowaj śrubę i pokrywę złącza

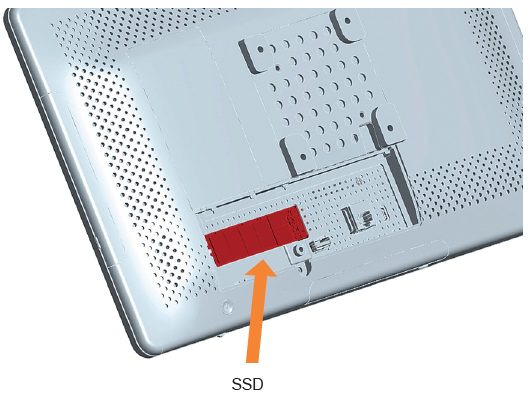

3. Znajdź SSD, zobacz miejsce zaznaczone poniżej

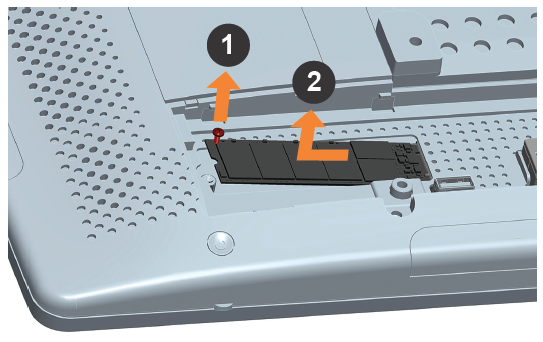

4. Używając śrubokręta krzyżakowego, usuń śrubę mocującą i podnieś SSD z miejsca

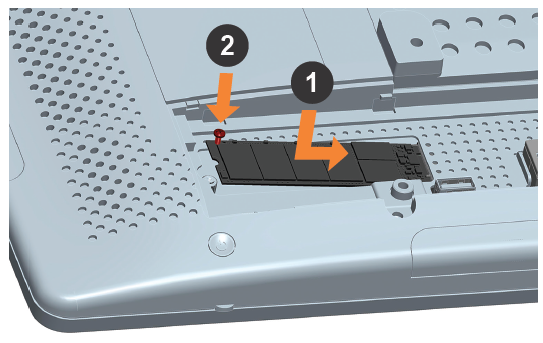

5. Wymień SSD i zabezpiecz za pomocą śruby krzyżakowej




6. Wymień pokrywę złącza i śrubę krzyżakową.
