Jak zaktualizować BIOS w komputerach Elo X-Series Rev. A AiO (płyta główna H81)

Odbiorcy: Publiczny / Klienci Elo, Technicy Serwisowi i Integratorzy

Typ artykułu: Procedura Flash Firmware i Utrzymanie BIOS-u

Ta procedura zawiera szczegółowe instrukcje krok po kroku dotyczące tworzenia bootowalnego dysku USB FreeDOS i aktualizacji BIOS-u systemu w Elo X-Series Rev. A All-in-One (AiO) TouchComputers wyposażonych w chipset płyty głównej Intel H81.

Faza 1: Utwórz bootowalny dysk USB FreeDOS (Rufus)

1. Włóż dysk USB (minimum 512 MB) do swojego komputera z systemem Windows.
2. Pobierz i uruchom Narzędzie do formatowania USB Rufus.

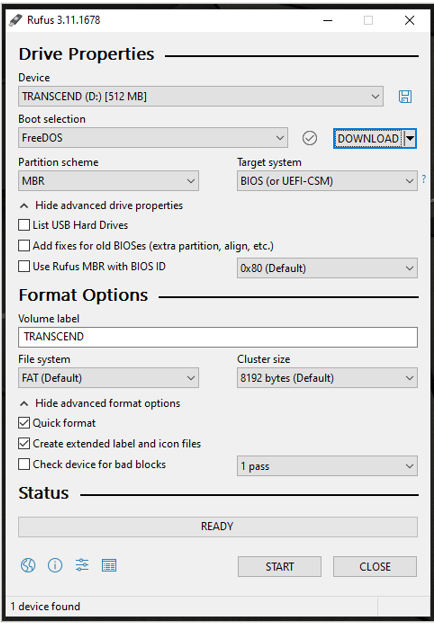

3. Skonfiguruj następujące parametry Rufus:

   • Wybór bootowania: FreeDOS
   • Schemat partycji: MBR
   • System docelowy: BIOS (lub UEFI-CSM)
   • System plików: FAT / FAT32 (Domyślnie)
   • Opcje formatu: Zaznacz Szybki format i Utwórz rozszerzoną etykietę i pliki ikon

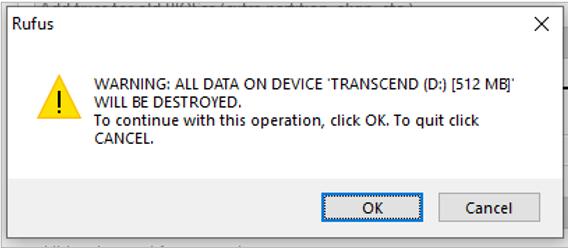

4. Kliknij START i potwierdź komunikat klikając OK.

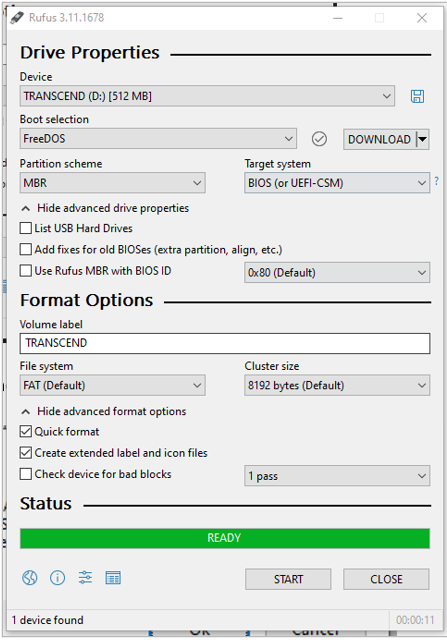

5. Gdy formatowanie się zakończy i pasek statusu wyświetli GOTOWE, kliknij Zamknij.

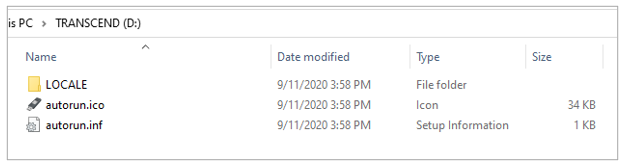

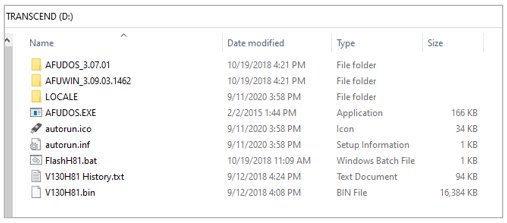

6. Otwórz katalog główny sformatowanego dysku USB w Eksploratorze Windows, aby zweryfikować utworzenie plików systemowych:

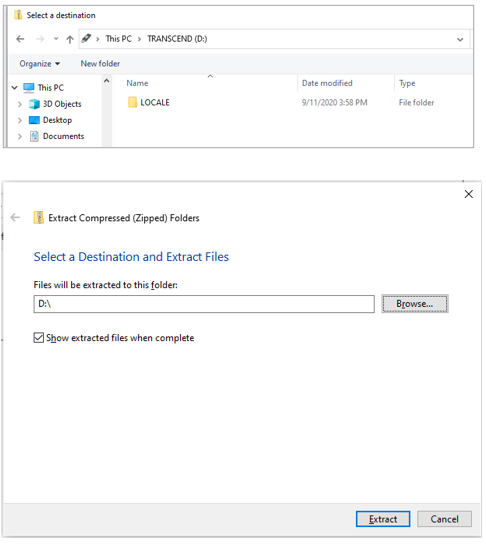

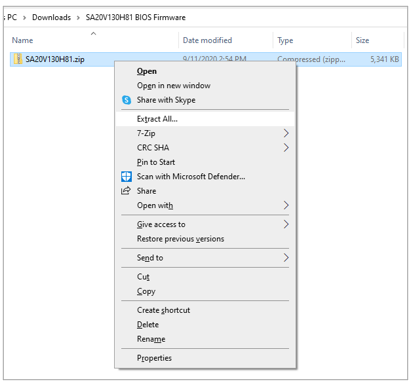

7. Pobierz i rozpakuj pliki BIOS: Pobierz odpowiedni archiwum firmware BIOS dla swojego modelu z Portalu aktualizacji firmware Elo (np. SA20V130H81.zip dla modeli 15X3 Rev. A). Rozpakuj wszystkie zawartości bezpośrednio do katalogu głównego bootowalnego dysku USB.



Faza 2: Skonfiguruj BIOS systemu i włącz ponowną aktualizację ME FW

1. Włóż przygotowany dysk USB i podłącz fizyczną klawiaturę USB do urządzenia Elo X-Series.

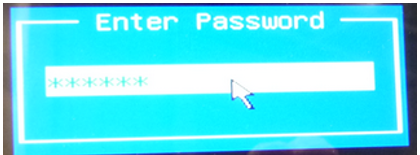

2. Włącz komputer i natychmiast naciśnij Ctrl + F2 podczas ekranu startowego, aby wejść do BIOS-u administracyjnego. Gdy zostaniesz poproszony o hasło, wpisz: eloelo

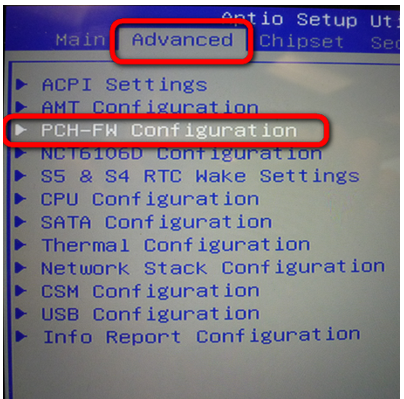

3. Przejdź do zakładki Zaawansowane i wybierz Konfiguracja PCH-FW.

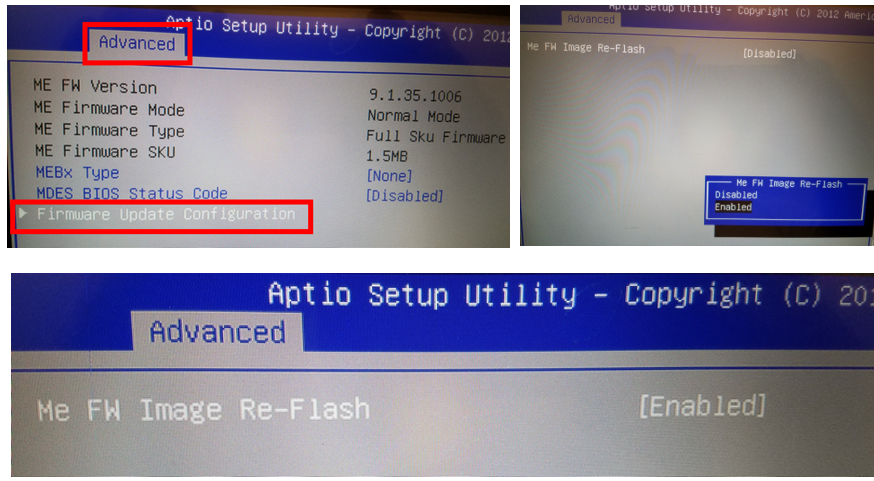

4. Wybierz Konfiguracja aktualizacji oprogramowania układowego i ustaw Ponowną aktualizację obrazu Me FW na Włączona.

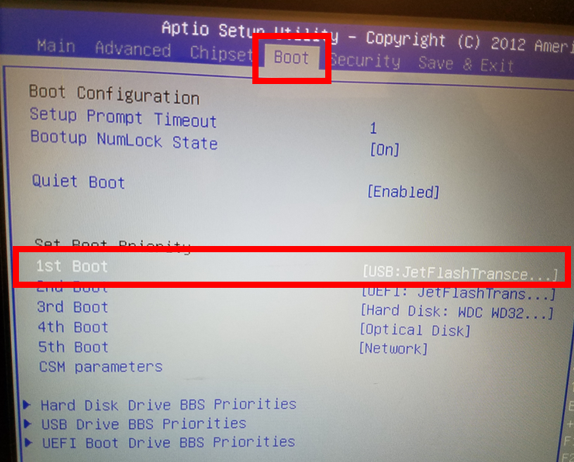

5. Przejdź do zakładki BOOT i ustaw Dysk USB jako 1. urządzenie startowe.

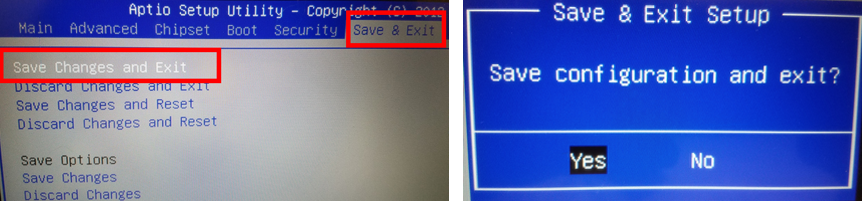

6. Przejdź do zakładki Zapisz i wyjdź i wybierz Zapisz zmiany i wyjdź.



Faza 3: Wykonaj aktualizację BIOS-u w FreeDOS

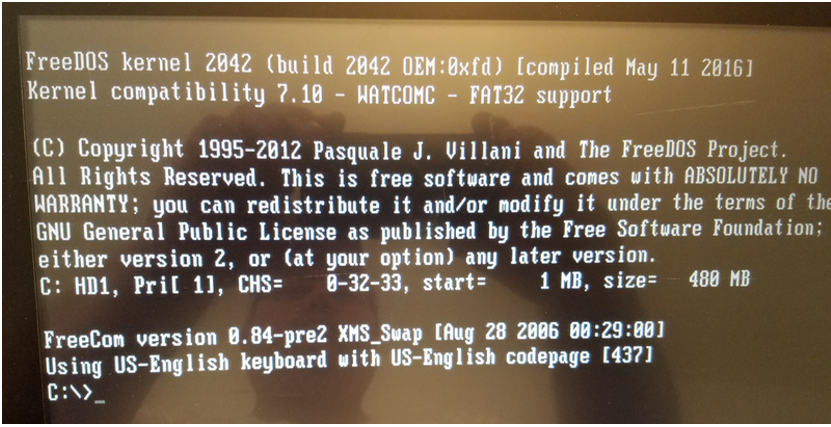

1. System uruchomi się bezpośrednio do powłoki poleceń FreeDOS:

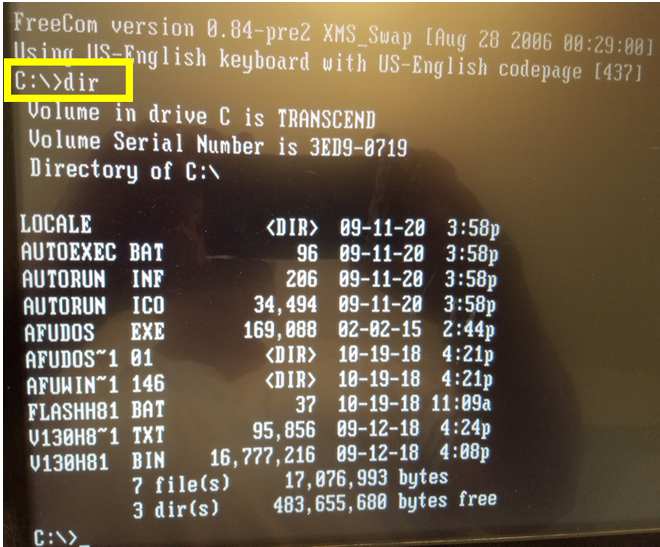

2. W wierszu C:\> wpisz dir i naciśnij Enter, aby potwierdzić, że skrypt wsadowy flash jest obecny:

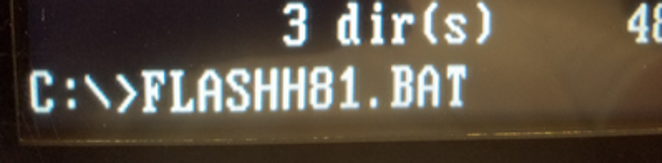

3. Wykonaj plik wsadowy flash, wpisując FLASHH81.BAT (lub konkretny skrypt .BAT dołączony do twojego pakietu) i naciśnij Enter:

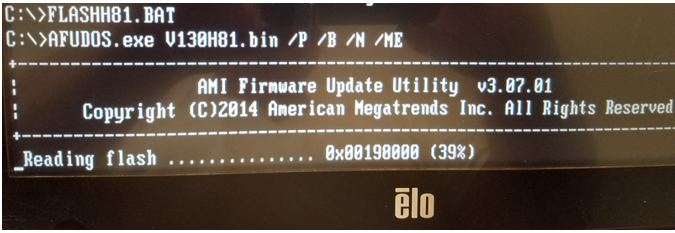

4. Narzędzie do aktualizacji usunie, zaprogramuje i zweryfikuje BIOS i regiony Intel ME. Pozwól na zakończenie aktualizacji bez przerywania (typowo 2–3 minuty):

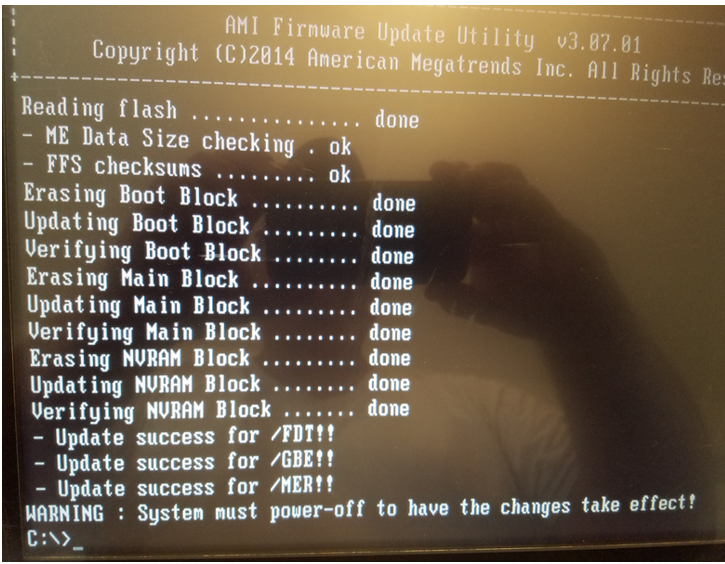

5. Po zakończeniu terminal wyświetli: OSTRZEŻENIE: System musi się wyłączyć, aby zmiany mogły zostać wprowadzone!



6. Cykle zasilania: Naciśnij i przytrzymaj przycisk zasilania, aby wyłączyć urządzenie. Usuń dysk USB. Odłącz główny kabel zasilający na 20 sekund, aby całkowicie odłączyć zasilanie, a następnie podłącz zasilanie i uruchom system.

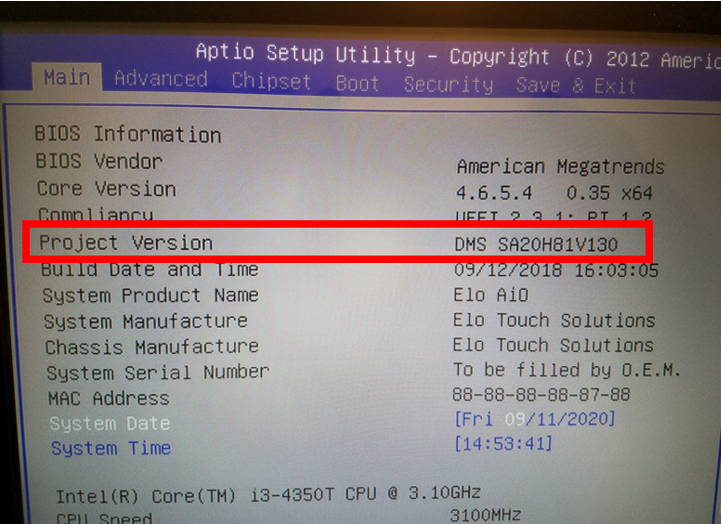

7. Zweryfikuj wersję: Wejdź do BIOS-u (naciśnij Ctrl + F2) i sprawdź stronę główną, aby potwierdzić zaktualizowany numer Wersji projektu:
