Artykuł ten zawiera informacje na temat obsługiwanych metod montażu monitorów Elo 53-Series IDS.

• Uwaga: Zdecydowanie zaleca się, aby co najmniej dwie osoby obsługiwały, podnosiły lub przenosiły wyświetlacz IDS.
• Uwaga: Nie pozostawiaj wyświetlacza IDS skierowanego w dół przez dłuższy czas, ponieważ spowoduje to trwałe uszkodzenie panelu LCD.

Orientacje montażu
Obsługiwane są następujące orientacje montażu: pozioma, pionowa i stołowa.

Orientacja pozioma

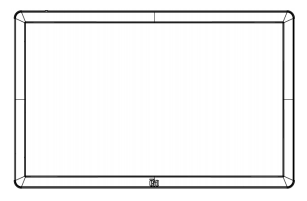

Podczas montażu wyświetlacza IDS w orientacji poziomej upewnij się, że logo Elo znajduje się w tym samym miejscu, co na poniższych obrazkach.



Orientacja pionowa
Podczas obracania wyświetlacza IDS do orientacji pionowej upewnij się, że logo Elo znajduje się w tym samym miejscu, co na poniższych obrazkach. Porty IO będą znajdować się na dole.



Stół
Podczas używania wyświetlacza IDS w aplikacji stołowej, wspieraj wyświetlacz IDS za pomocą wzoru montażowego VESA z tyłu, aby wspierać ciężar wyświetlacza IDS. Dodatkowe wsparcie wokół krawędzi można również dodać, jeśli to konieczne, aby zachować płaskość ekranu dotykowego.

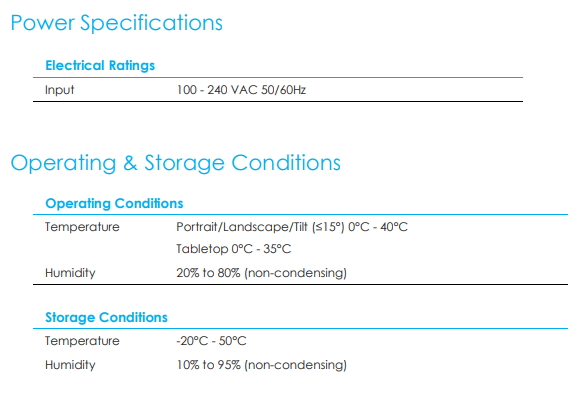

Muszą zostać wprowadzone metody chłodzenia, aby zapewnić, że temperatura powietrza pod monitorem nie przekracza specyfikacji operacyjnych. Skonsultuj się z sekcją Warunki eksploatacji i przechowywania w celu uzyskania wymagań dotyczących trybu stołowego.


Tryb nachylenia

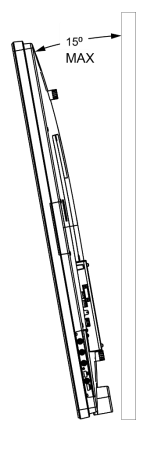

Wyświetlacz IDS może obsługiwać nachylenie 15º.


Tylne mocowanie VESA
Z tyłu wyświetlacza IDS znajduje się wzór montażowy z czterema otworami, 600x600mm i 400x400mm.
Zgodne z VESA mocowania FDMI kodowane są

Zapoznaj się z www.elotouch.com, aby uzyskać rysunki wymiarowe.

• Rysunek wymiarowy 5553L
• Rysunek wymiarowy 6553L

Opcjonalne metody montażu
Dostępny jest opcjonalny zestaw do montażu na ścianie o niskim profilu dla wyświetlaczy IDS ET6553L/ET5553L. Szczegółowe informacje dostępne są na rysunku specyfikacji marketingowej na www.elotouch.com.

Zestaw montażowy Elo o niskim profilu:

• P/N E282876 oraz rysunek MS602094 dla IDS ET6553L
• P/N E727774 oraz rysunek MS602320 dla IDS ET5553L

Szczegółowe informacje dotyczące instalacji znajdziesz w instrukcji obsługi montażu na ścianie.

Montaż głośnika audio w orientacji pionowej (opcjonalny)

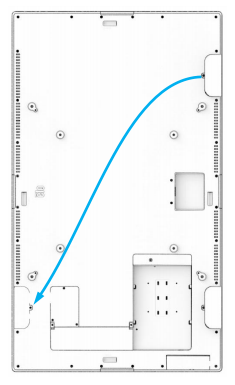

Gdy wyświetlacz IDS jest zamontowany w trybie pionowym, przesuń głośnik z prawej góry na dolną lewą stronę, aby uzyskać lepszą naturalną wydajność stereo.

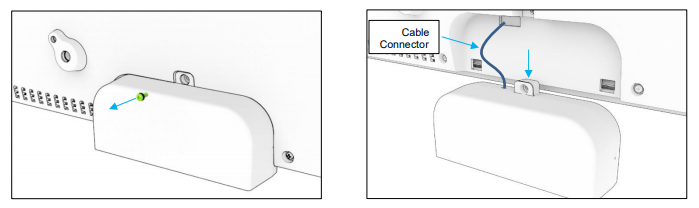

1. Zdejmij śrubę mocującą głośnik i przesuń głośnik w dół, aby odłączyć haczyki mocujące. Pociągnij głośnik w dół na tyle, aby wtyczka kabla była widoczna, a następnie odłącz wtyczkę.

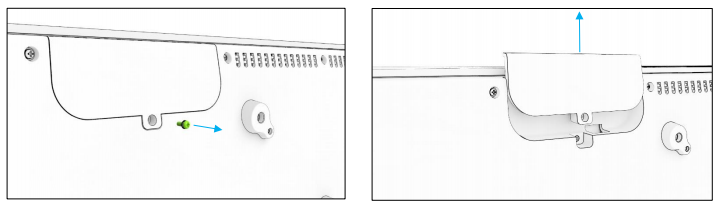

2. Zdejmij śrubę mocującą z pokrywy montażowej w prawym górnym rogu wyświetlacza IDS i przesuń pokrywę w dół, aby odłączyć haczyki mocujące.

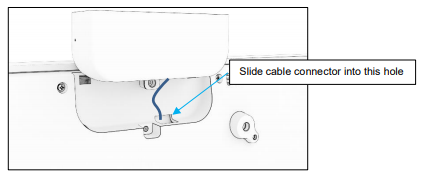

3. Zainstaluj głośnik w nowym miejscu, łącząc wtyczkę kabla głośnika. Następnie włóż kabel i wtyczkę przez otwór i przesuń głośnik w dół od góry, aby oba haczyki zaangażowały się w szczeliny w tylnej pokrywie. Zainstaluj ponownie śrubę mocującą.



4. Zainstaluj pokrywę usuniętą w kroku 2 w starym miejscu głośnika, przesuwając ją tak, aby haczyki zaangażowały się w szczeliny w tylnej pokrywie, a następnie zainstaluj śrubę mocującą.

Powyższe informacje montażowe znajdują się również na stronach 12-17 Instrukcji obsługi 5553L/6553L.
